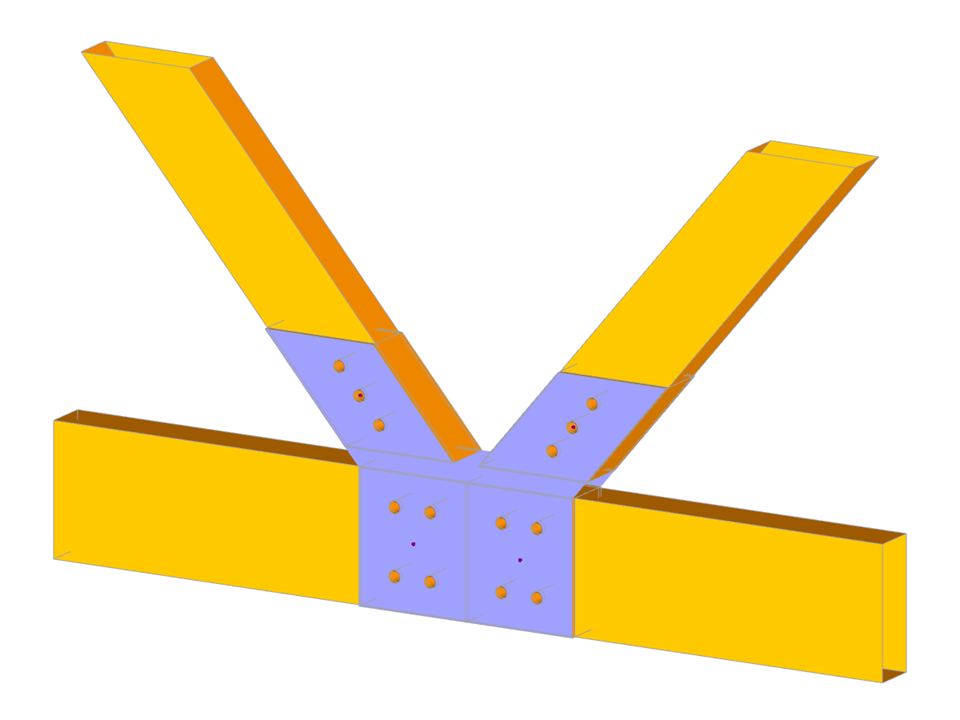

Kompletní parametrizace geometrie pásnice a spoje se dvěma sloupky se sklonem. Zahrnutí šroubů a desek.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spojení ocel-dřevo
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 302 |
Počet linií | 285 |
Počet prutů | 42 |
Počet ploch | 183 |
Počet těles | 16 |
Celková hmotnost | 0,020 t |
Rozměry | 1,000 x 0,072 x 0,553 m |
Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
