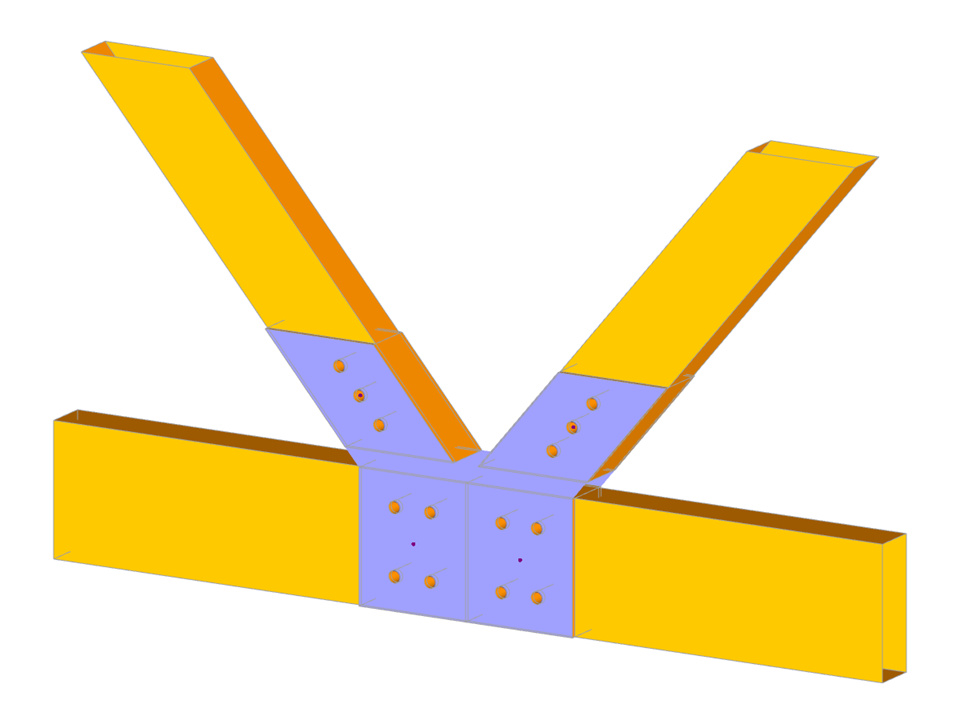

Pełna parametryzacja geometrii półki i połączenia dwusłupkowego z nachyleniem. Uwzględnienie śrub i płyt.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie stal-drewno
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 302 |
| Liczba linii | 285 |
| Liczba prętów | 42 |
| Liczba powierzchni | 183 |
| Ilość brył | 16 |
| Ciężar całkowity | 0,020 t |
| Wymiarowanie | 1,000 x 0,072 x 0,553 m |
| Wersja programu | 5.26.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
