Descargue el modelo de un pilar de barandilla aquí y ábralo con el software RFEM 6 de análisis de estructuras por elementos finitos.
Este modelo se utilizó en el seminario web " Estudio del modelo de superficies y sólidos con RFEM 6 " el 29 de noviembre de 2023.

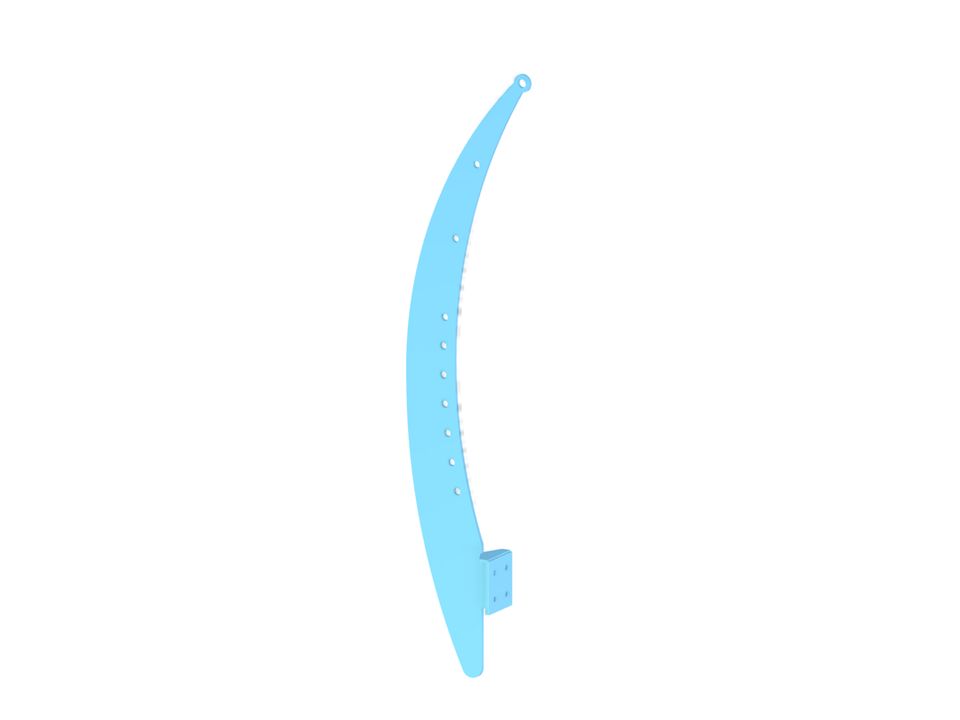

Pilar de barandilla
| Número de nudos | 139 |
| Número de líneas | 129 |
| Número de barras | 0 |
| Número de superficies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,010 t |
| Dimensiones | 0,310 x 1,370 x 0,100 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
