Téléchargez ici le modèle d'un poteau de garde-corps et ouvrez-le avec le programme aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire «Étude de modèles en éléments surfaciques et solides avec RFEM 6» du 29 novembre 2023.

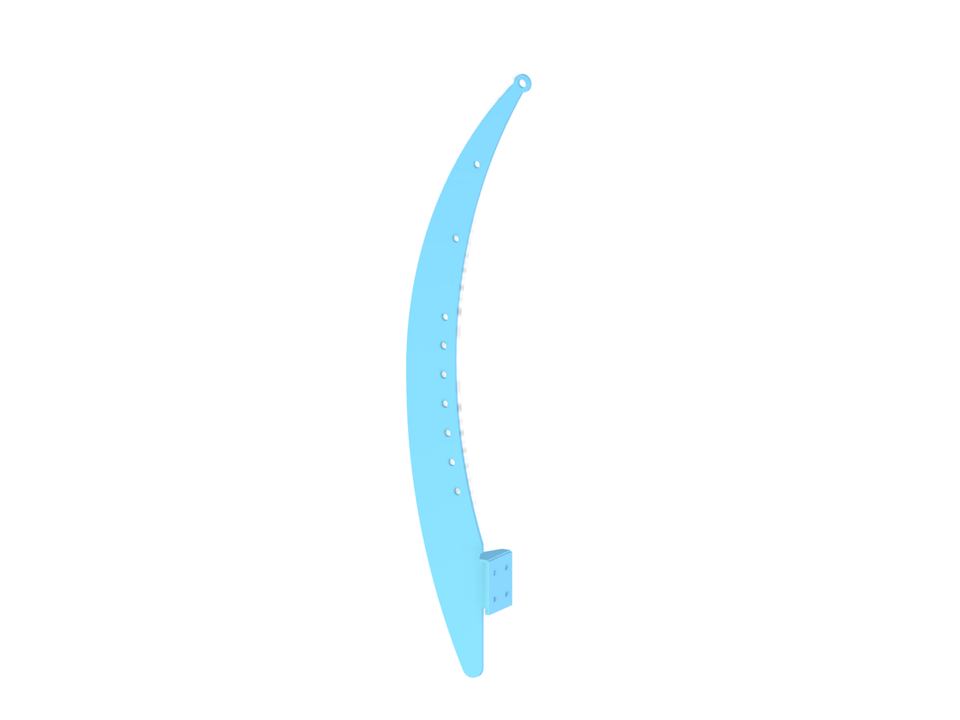

Poteau de garde-corps
| Nombre de nœuds | 139 |
| Nombre de lignes | 129 |
| Nombre de barres | 0 |
| Nombre de surfaces | 6 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,010 t |
| Cotation fonctionnelle | 0,310 x 1,370 x 0,100 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
