Descargue aquí la estructura del silo de acero con las cargas de viento aplicadas y ábrala con el software de análisis por elementos finitos RFEM 6 y el programa de análisis de viento RWIND 2.
Este modelo se utilizó en el seminario web gratuito "RWIND 2 - Calculating Wind Loads with CFD Simulation" el 7 de febrero de 2024 (inglés).

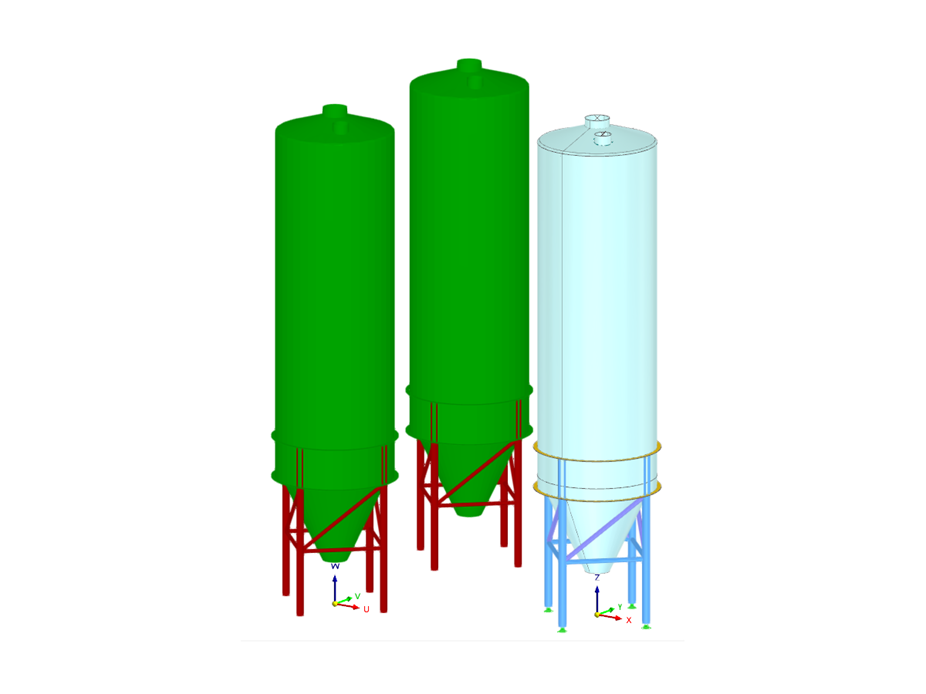

Silo de acero con cargas de viento | ASCE 7
| Número de nudos | 44 |
| Número de líneas | 63 |
| Número de barras | 20 |
| Número de superficies | 19 |
| Número de sólidos | 0 |
| Número de casos de carga | 12 |
| Número de combinaciones de carga | 98 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 11.226 t |
| Dimensiones | 13,466 x 18,898 x 13,064 m |
