Scarica qui la struttura del silo in acciaio con carichi del vento applicati e aprila con il software FEA RFEM 6 e il programma di analisi del vento RWIND 2.
Questo modello è utilizzato nel webinar gratuito "RWIND 2 - Calculating Wind Loads with CFD Simulation" il 7 febbraio 2024 (inglese).

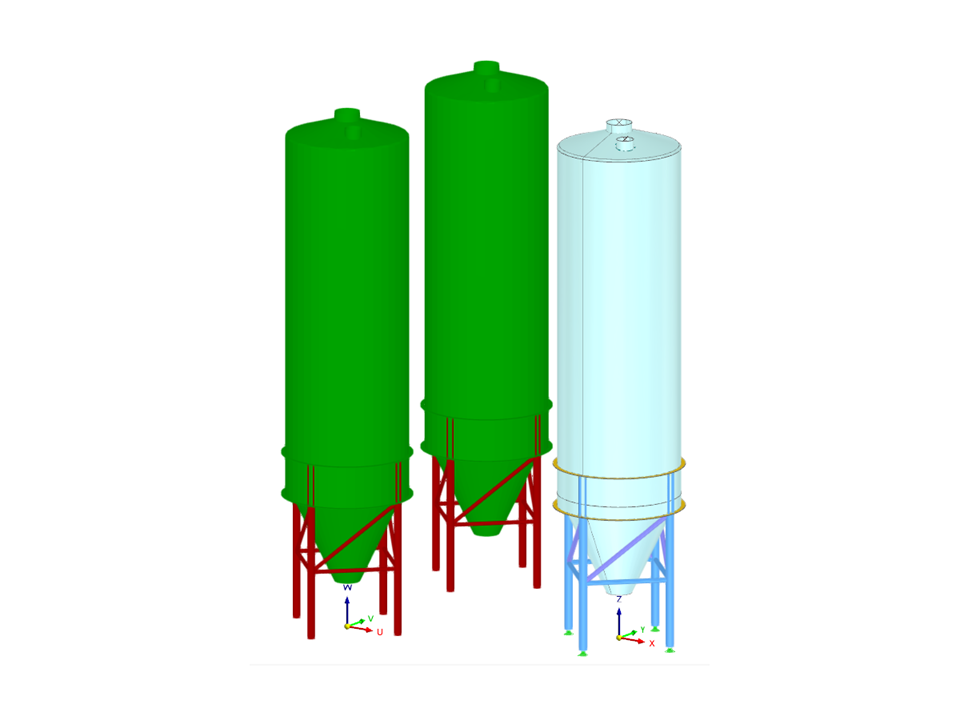

Silo in acciaio con carichi del vento | ASCE 7
| Numero di nodi | 44 |
| Numero di linee | 63 |
| Numero di aste | 20 |
| Numero di superfici | 19 |
| Numero di solidi | 0 |
| Numero di casi di carico | 12 |
| Nr. di combinazioni di carico | 98 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 11,226 t |
| Dimensioni | 13.466 x 18.898 x 13.064 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
