Tutaj można pobrać stalową konstrukcję silosu z przyłożonymi obciążeniami wiatrem i otworzyć ją za pomocą programu RFEM 6 (MES) i programu do analizy wiatru RWIND 2.
Ten model został wykorzystany w bezpłatnym webinarium "RWIND 2 - Calculation Wind Loads with CFD Simulation" w dniu 7 lutego 2024 (w języku angielskim).

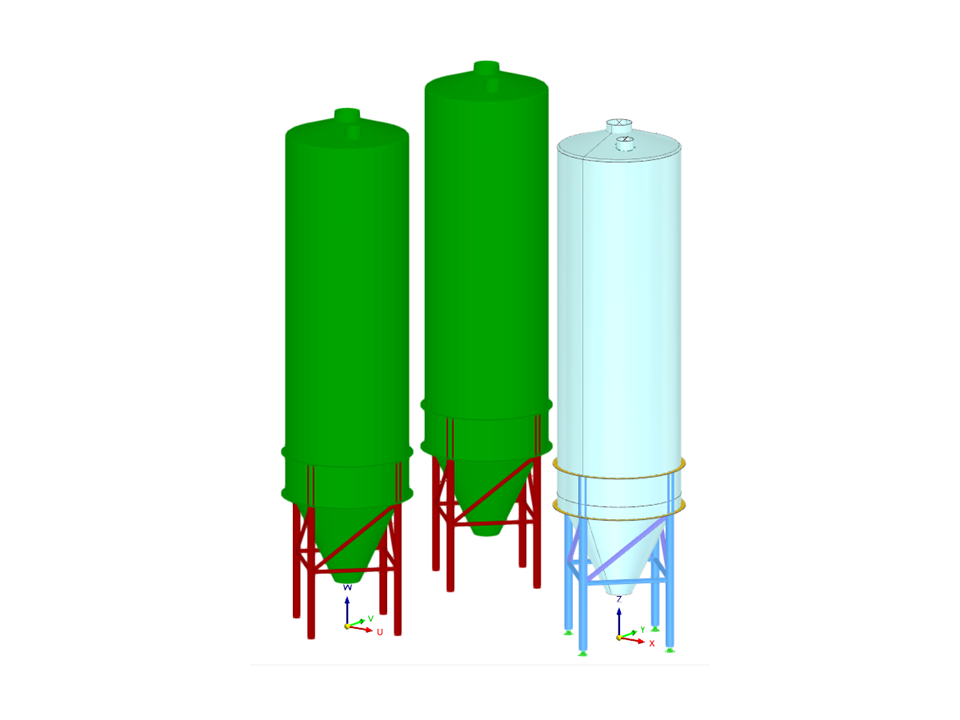

Stalowy silos z obciążeniem wiatrem | ASCE 7
Liczba węzłów | 44 |
Liczba linii | 63 |
Liczba prętów | 20 |
Liczba powierzchni | 19 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 12 |
Ilość KO | 98 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 11,226 t |
Wymiary (metryczne) | 13,466 x 18,898 x 13,064 m |
Wymiary (imperialne) | 44.18 x 62 x 42.86 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
