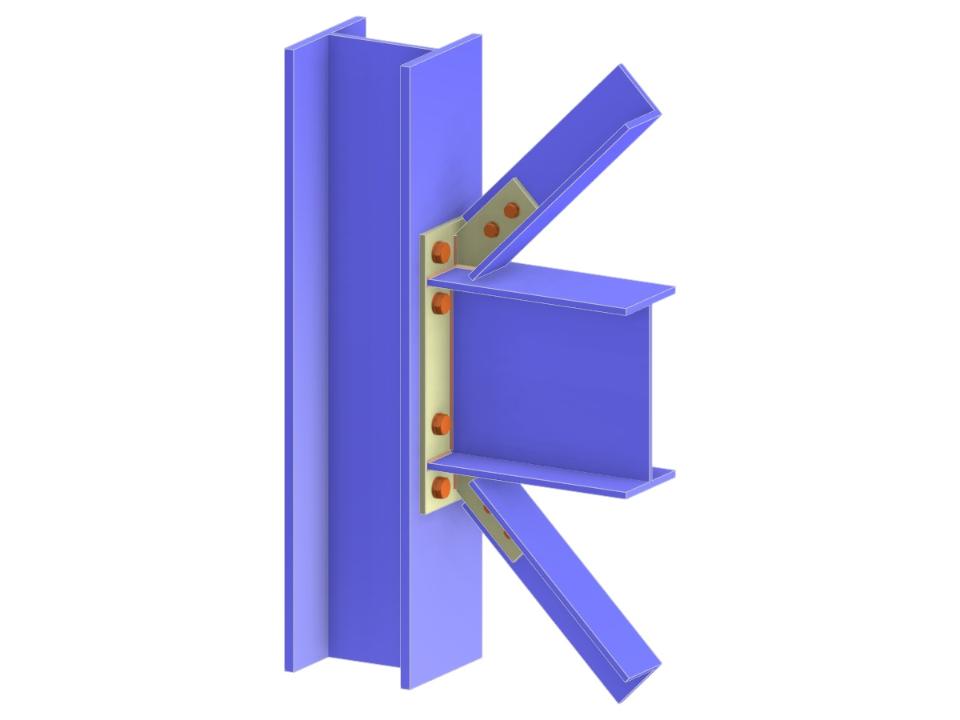

Este modelo demuestra una conexión viga-columna unilateral que incluye una viga y diagonales de arriostramiento vertical conectadas a una ala de columna. La viga se une mediante una placa de extremo extendida, mientras que las diagonales utilizan una chapa de alma. La conexión se asegura con pernos y está diseñada para transmitir momentos flectores respecto al eje mayor de la columna.
Conexión de Viga y Riostras Diagonales a la Ala de la Columna mediante Placa de Extremo Extendida y Placa de Alma
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 5 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.107 t |
| Dimensiones (métricas) | 0,480 x 0,980 x 0,000 m |
| Dimensiones (imperiales) | 1.57 x 3.22 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
