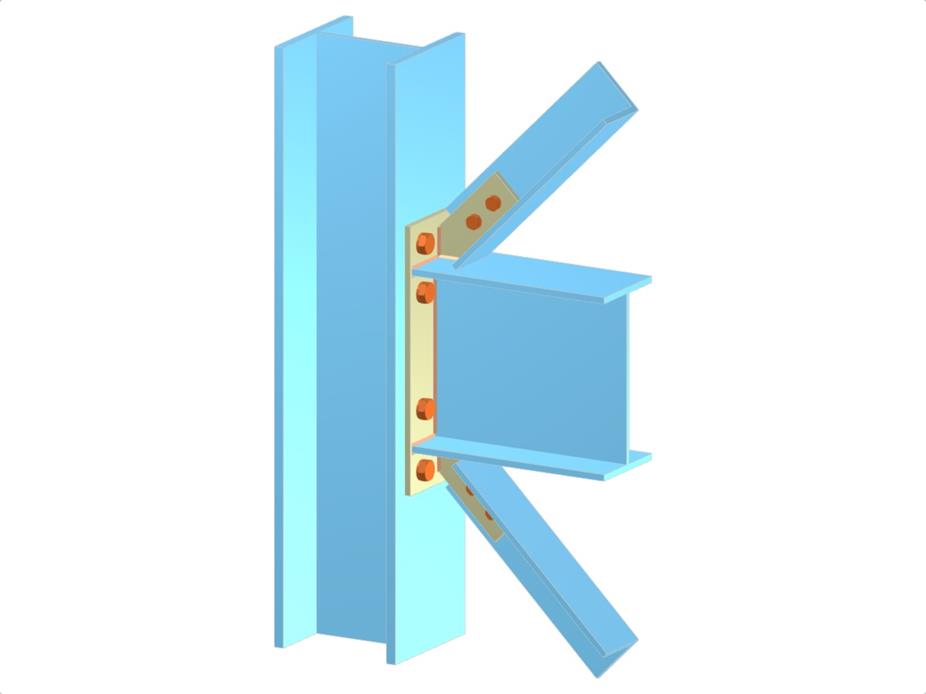

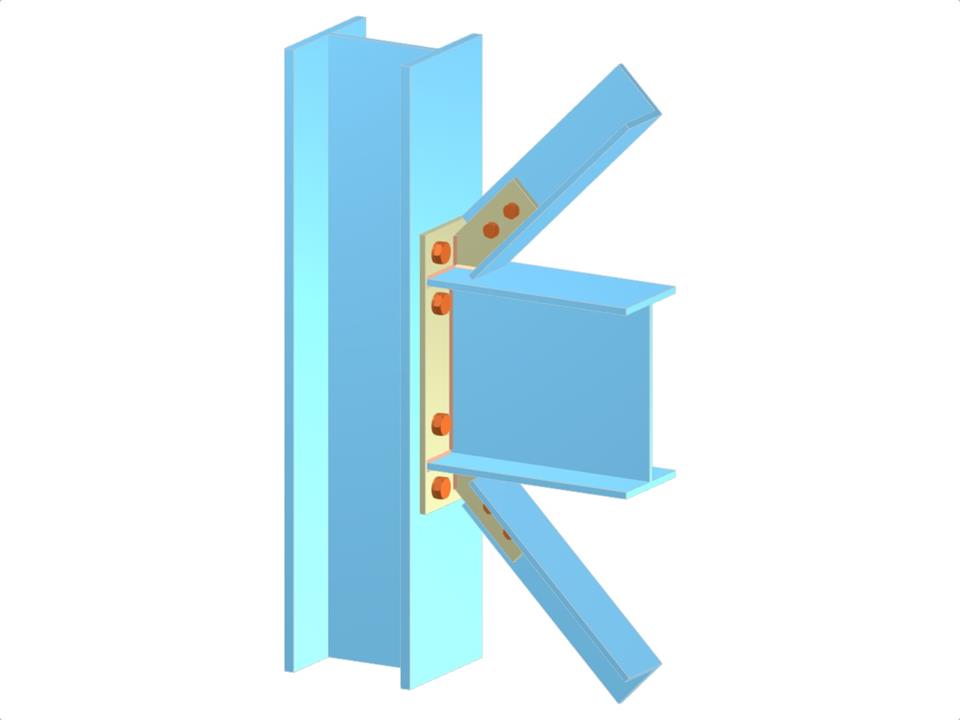

Tento model demonstruje jednostranný spoj nosníku ke sloupu, který zahrnuje nosník a svislé ztužující diagonály připojené k přírubě sloupu. Nosník je připojen pomocí prodloužené čelní desky, zatímco diagonály používají příložnou desku. Spoj je zajištěn šrouby a navržen pro přenos ohybových momentů kolem hlavní osy sloupu.
Vazník a diagonální ztužidla na přírubu sloupu prostřednictvím prodloužené koncové desky a koncové desky
| Počet uzlů | 6 |
| Počet linií | 5 |
| Počet prutů | 5 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,107 t |
| Rozměry (metrické) | 0,480 x 0,980 x 0,000 m |
| Rozměry (imperiální) | 1.57 x 3.22 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
