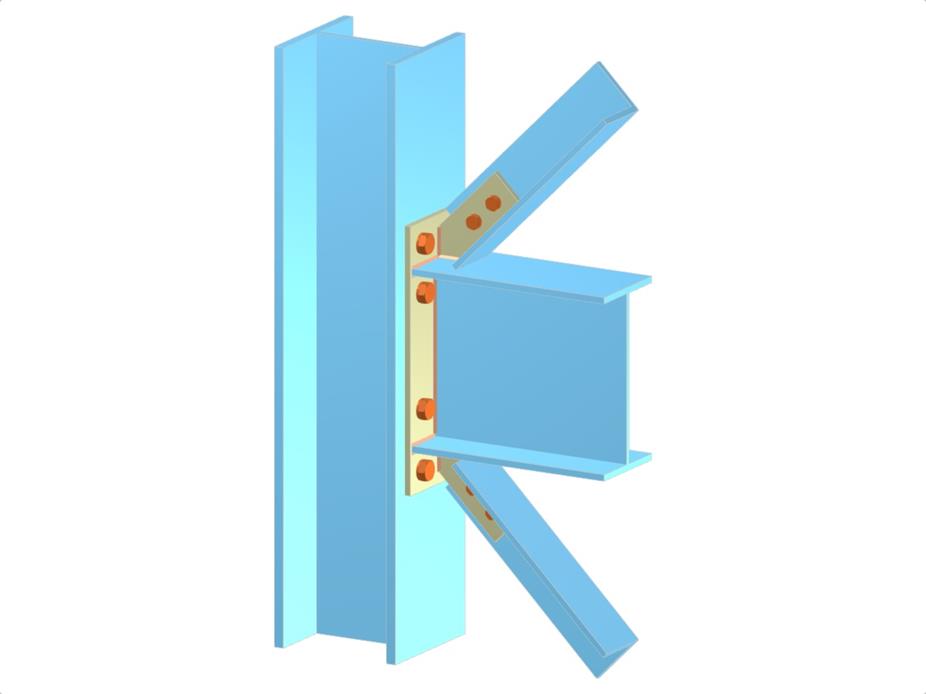

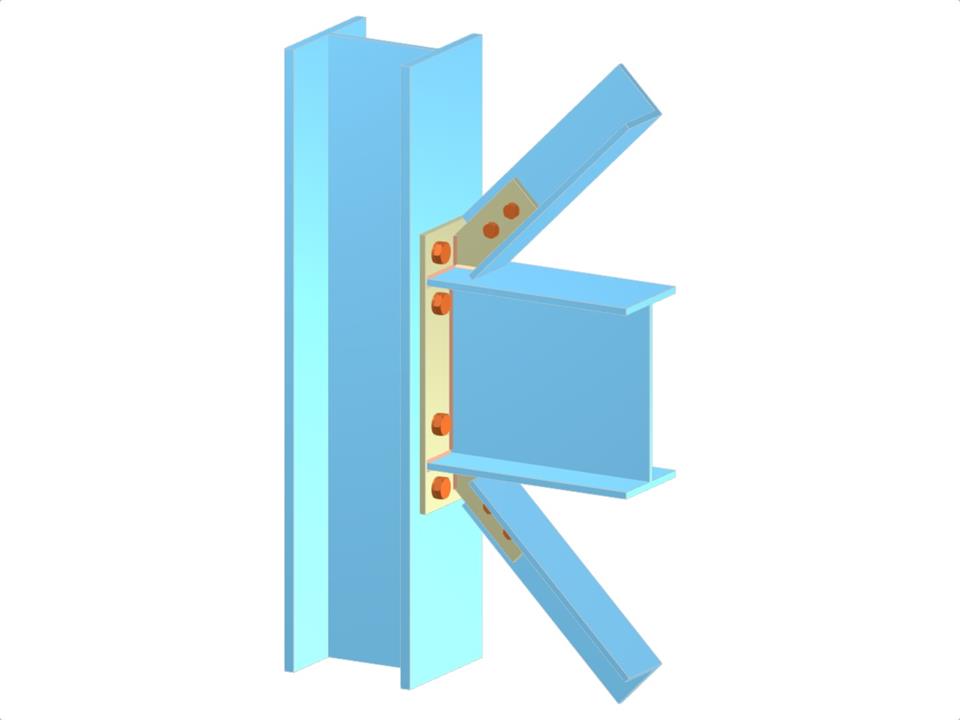

Ce modèle démontre une connexion poutre-poteau unilatérale qui comprend une poutre et des diagonales de contreventement verticales raccordées à l'aile d'un poteau. La poutre est fixée au moyen d'une platine d'extrémité allongée, tandis que les diagonales utilisent une platine d'âme. La connexion est assurée par des boulons et conçue pour transmettre des moments fléchissants autour de l'axe majeur du poteau.
Poutre et contreventements diagonaux à la connexion de la semelle de poteau par platine d'extrémité prolongée et platine d'âme
| Nombre de nœuds | 6 |
| Nombre de lignes | 5 |
| Nombre de barres | 5 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,107 t |
| Dimensions (métriques) | 0,480 x 0,980 x 0,000 m |
| Dimensions (impériales) | 1.57 x 3.22 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
