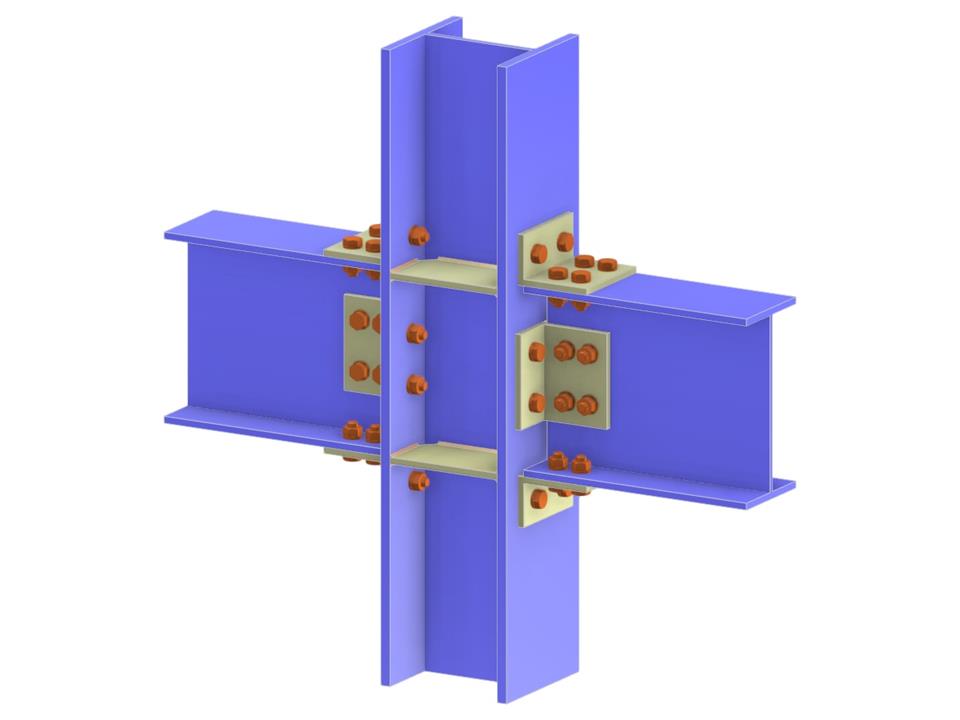

Este modelo demuestra una conexión atornillada de viga a pilar de doble cara con dos vigas atornilladas mediante escuadras al ala del pilar. El pilar es continuo y está reforzado con rigidizadores para aumentar la rigidez de la unión, mientras que el alma y las alas de las vigas se fijan al pilar mediante pernos.
Conexión de viga a ala de columna mediante cartelas
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.111 t |
| Dimensiones (métricas) | 1,020 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 3.35 x 3.28 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
