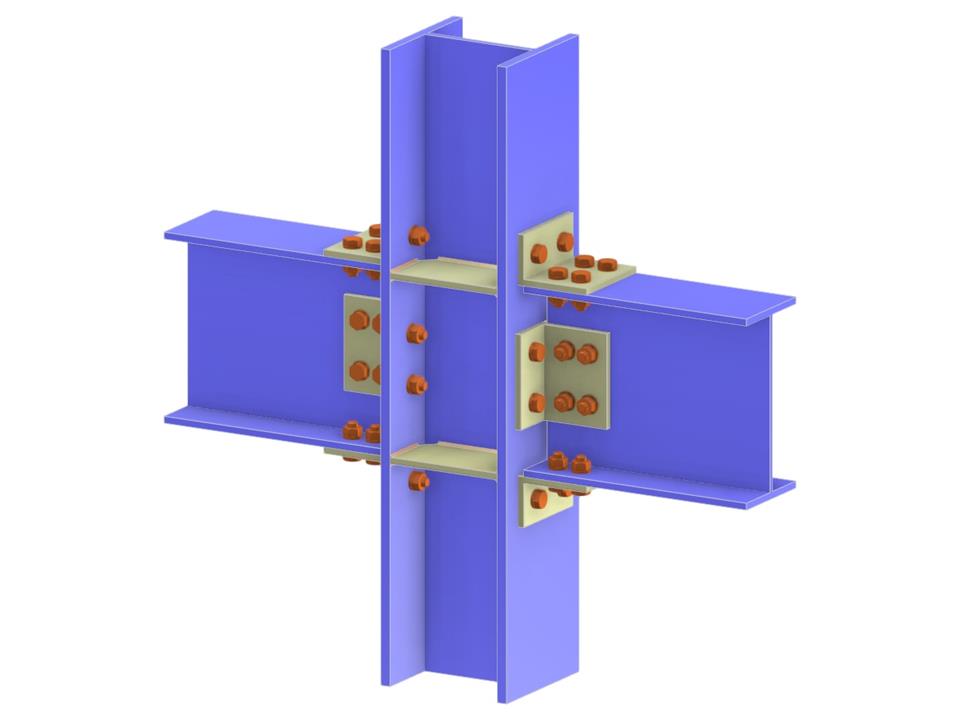

Questo modello dimostra una connessione trave-colonna imbullonata su entrambi i lati con due travi imbullonate mediante squadrette alla flangia della colonna. La colonna è continua ed è irrigidita con irrigidimenti per aumentare la rigidezza del nodo, mentre l’anima e le flange delle travi sono fissate alla colonna mediante bulloni.
Connessione trave-pilastro alla flangia mediante squadrette
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,111 t |
| Dimensioni (metriche) | 1.020 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 3.35 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
