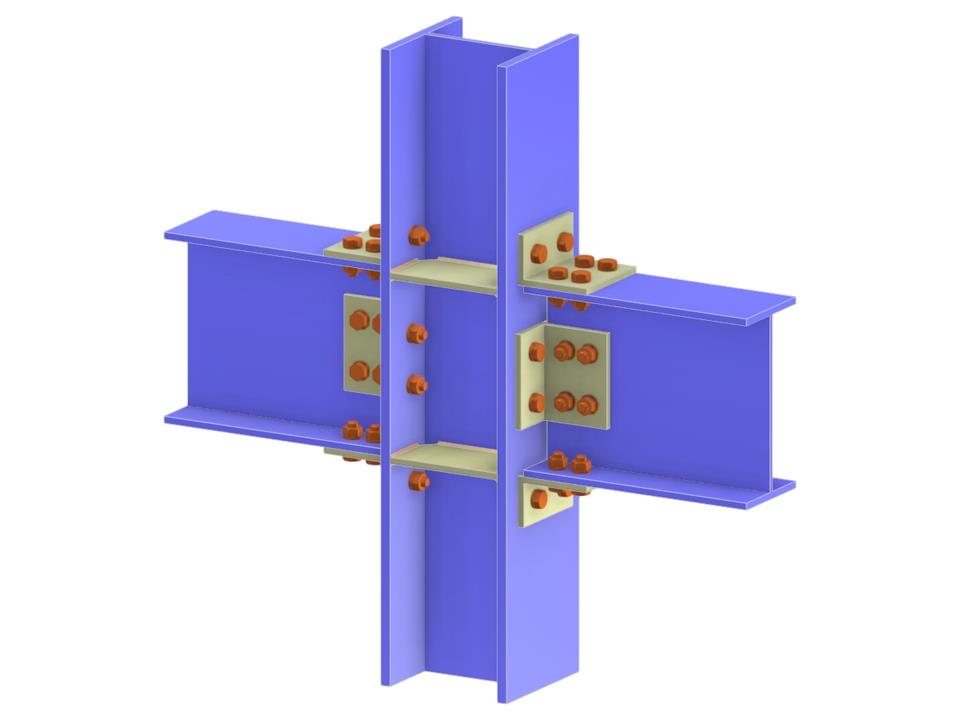

Tento model demonstruje šroubovaný oboustranný spoj nosníku se sloupem se dvěma nosníky připojenými pomocí úhelníků k přírubě sloupu. Sloup je spojitý a je ztužen výztuhami pro zvýšení tuhosti spoje, zatímco stojina a příruby nosníků jsou upevněny ke sloupu pomocí šroubů.
Přípoj nosníku k pásnici sloupu pomocí úhelníků
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,111 t |
| Rozměry (metrické) | 1,020 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.35 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
