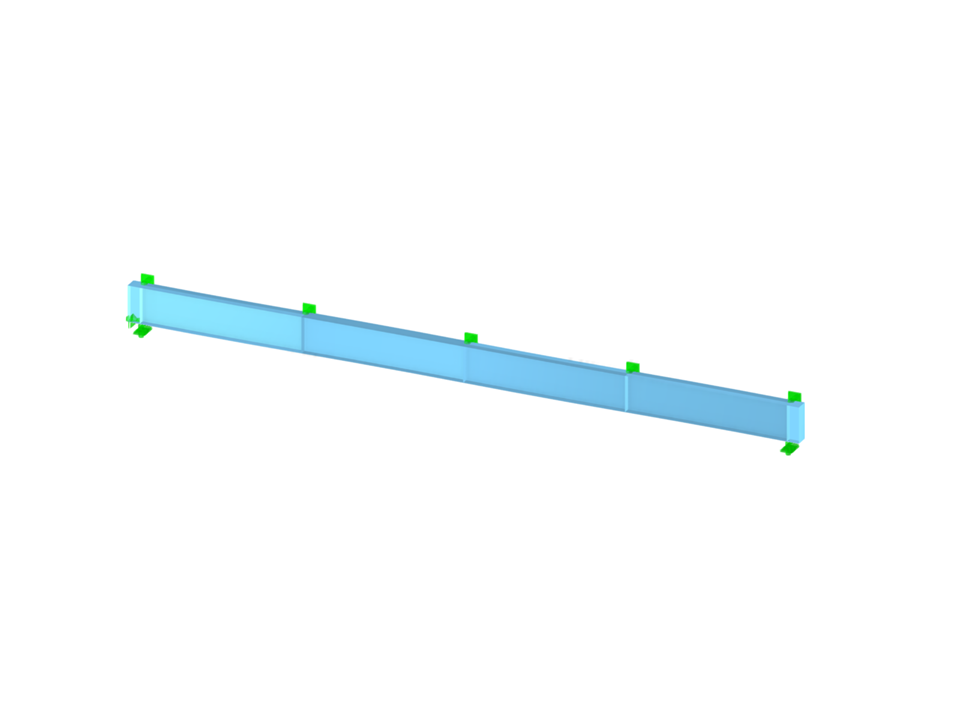

Este modelo muestra una viga de pared completa de acero, equipada con costillas transversales para mejorar la capacidad de carga y estabilidad. El modelo ilustra el cálculo de tensiones y deformaciones en una estructura de viga de acero compleja. Demuestra el uso efectivo de costillas transversales para reforzar la estructura. A través del análisis de la distribución de tensiones se pueden identificar áreas críticas.
Modelo utilizado en
Viga de alma sólida con nervios
| Número de nudos | 42 |
| Número de líneas | 85 |
| Número de barras | 0 |
| Número de superficies | 44 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 3.082 t |
| Dimensiones (métricas) | 18,675 x 1,007 x 0,390 m |
| Dimensiones (imperiales) | 61.27 x 3.3 x 1.28 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
