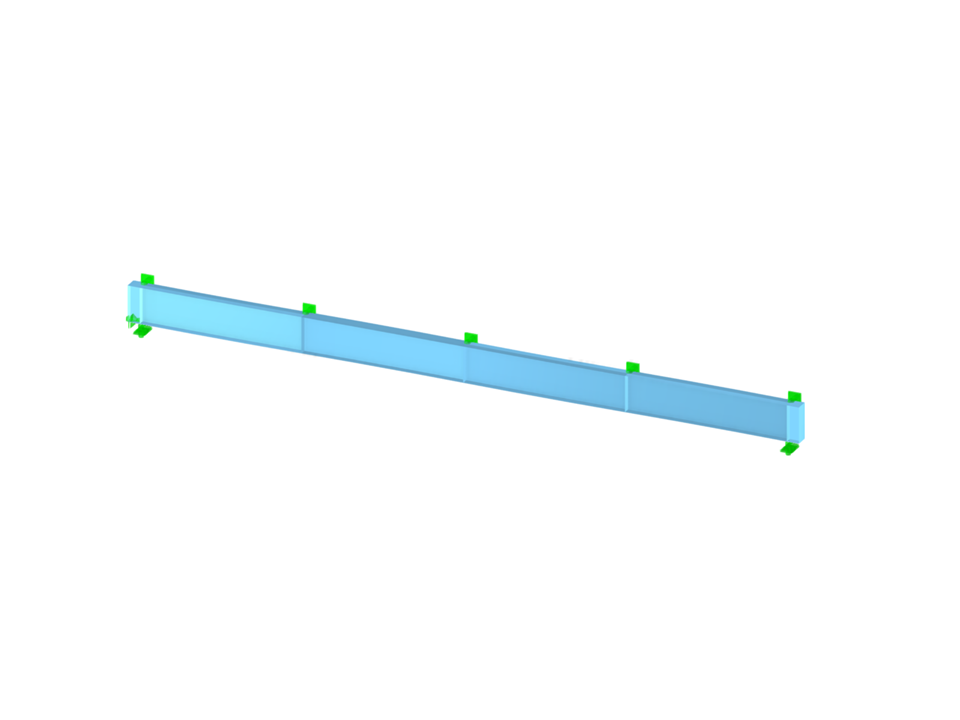

Ce modèle montre une poutre pleine en acier, qui est dotée de nervures transversales pour améliorer la capacité de charge et la stabilité. Le modèle illustre le calcul des tensions et des déformations dans une structure de poutre en acier complexe. Il démontre l'utilisation efficace des nervures transversales pour renforcer la structure. Grâce à l'analyse de la distribution des tensions, on peut identifier les zones critiques.
Modèle utilisé dans
Poutre pleine avec nervures
| Nombre de nœuds | 42 |
| Nombre de lignes | 85 |
| Nombre de barres | 0 |
| Nombre de surfaces | 44 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,082 t |
| Dimensions (métrique) | 18,675 x 1,007 x 0,390 m |
| Dimensions (impériales) | 61.27 x 3.3 x 1.28 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
