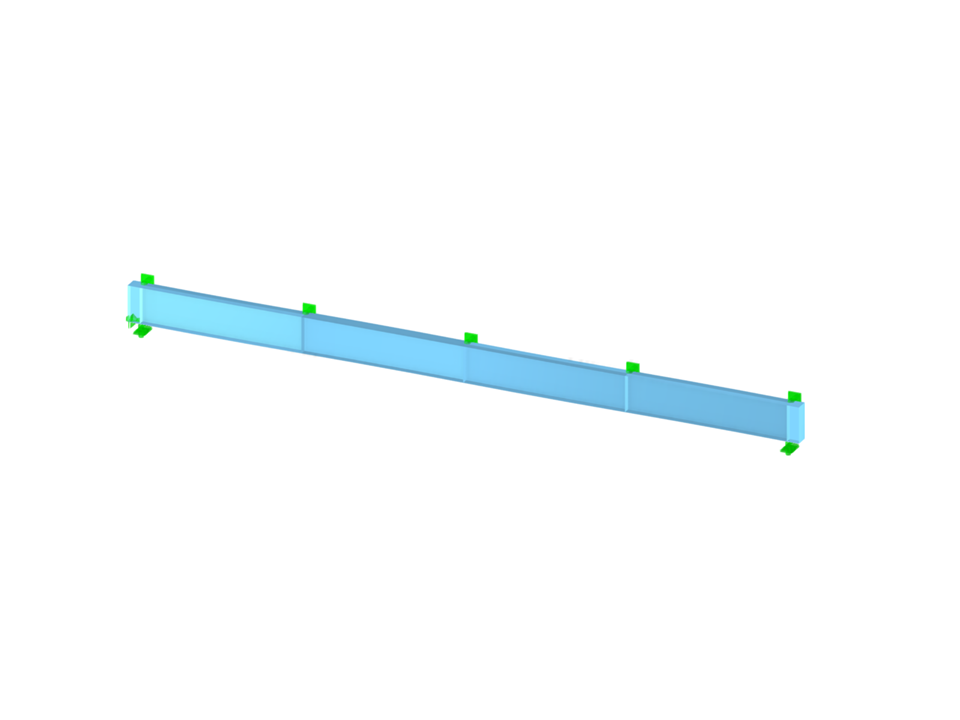

Tento model ukazuje plnostěnný nosník z oceli, který je opatřen příčnými žebry pro zlepšení únosnosti a stability. Model ilustruje výpočet napětí a deformací ve složité ocelové nosné konstrukci. Demonstruje efektivní využití příčných žeber pro zesílení konstrukce. Analýzou rozložení napětí lze identifikovat kritické oblasti.
Model použitý v
Plnostěnný nosník s žebry
| Počet uzlů | 42 |
| Počet linií | 85 |
| Počet prutů | 0 |
| Počet ploch | 44 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,082 t |
| Rozměry (metrické) | 18,675 x 1,007 x 0,390 m |
| Rozměry (imperiální) | 61.27 x 3.3 x 1.28 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
