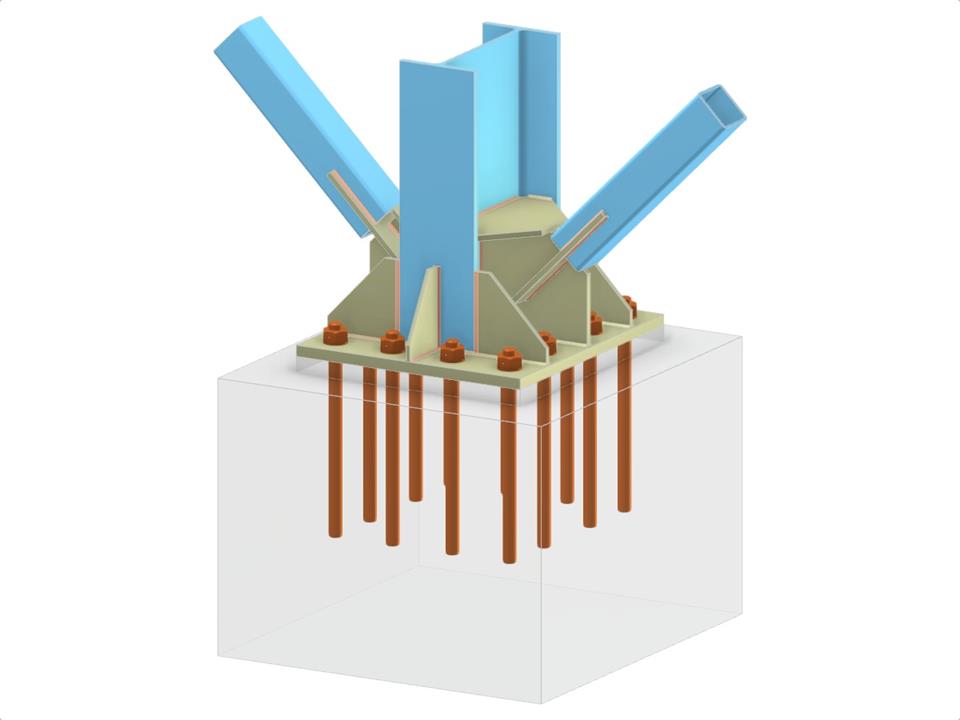

Este modelo presenta una configuración de base de columna de acero con un perfil en I, reforzado por una placa base y una placa de refuerzo, complementado por costillas y rigidizadores. El ensamblaje incluye una conexión soldada para diagonales hechas de RHS a la alma de la columna, asegurando la integridad estructural y la estabilidad. El diseño también incorpora un sistema de anclaje para mantener la posición de la estructura. Este diseño de conexión integral muestra un detallado avanzado de la unión.
Base de pilar con dos diagonales soldadas de arriostramiento vertical
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.068 t |
| Dimensiones (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 3.28 x 0 feet |
