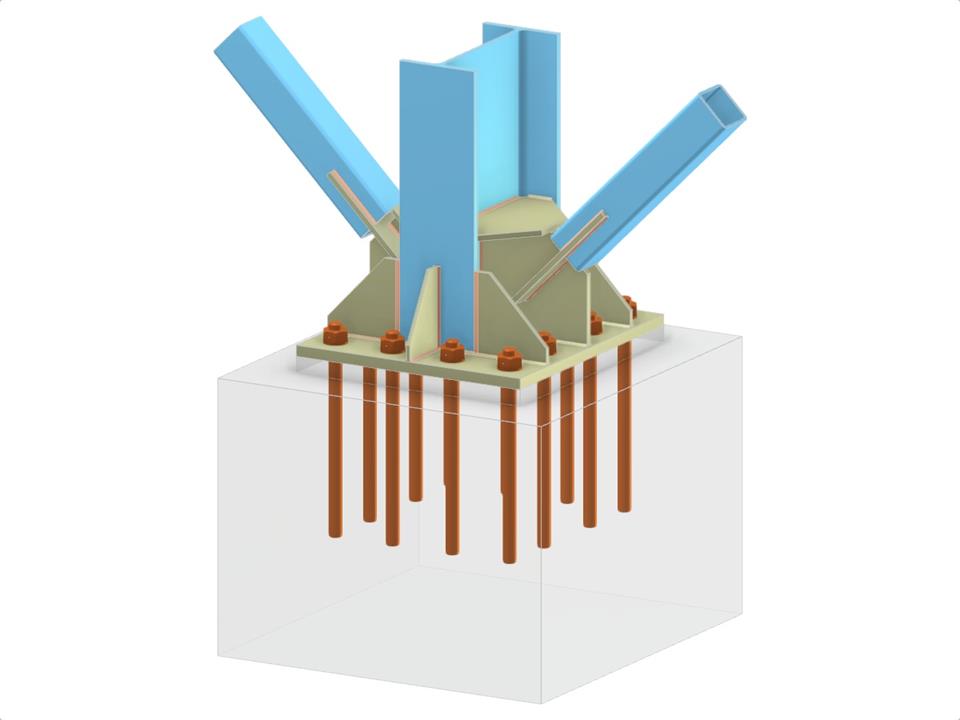

Tento model se skládá z ocelové základové patky sloupu s I-profilem, vyztužené patní deskou a přípojným plechem, doplněné žebry a výztuhami. Součástí sestavy je svařený spoj pro diagonály z RHS ke stojině sloupu, který zajišťuje konstrukční integritu a stabilitu. Konstrukce také zahrnuje kotevní systém pro udržení polohy konstrukce. Tento komplexní návrh spojů představuje pokročilé detaily spojů.
Základová patka se dvěma svařovanými diagonálními prvky vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,068 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
