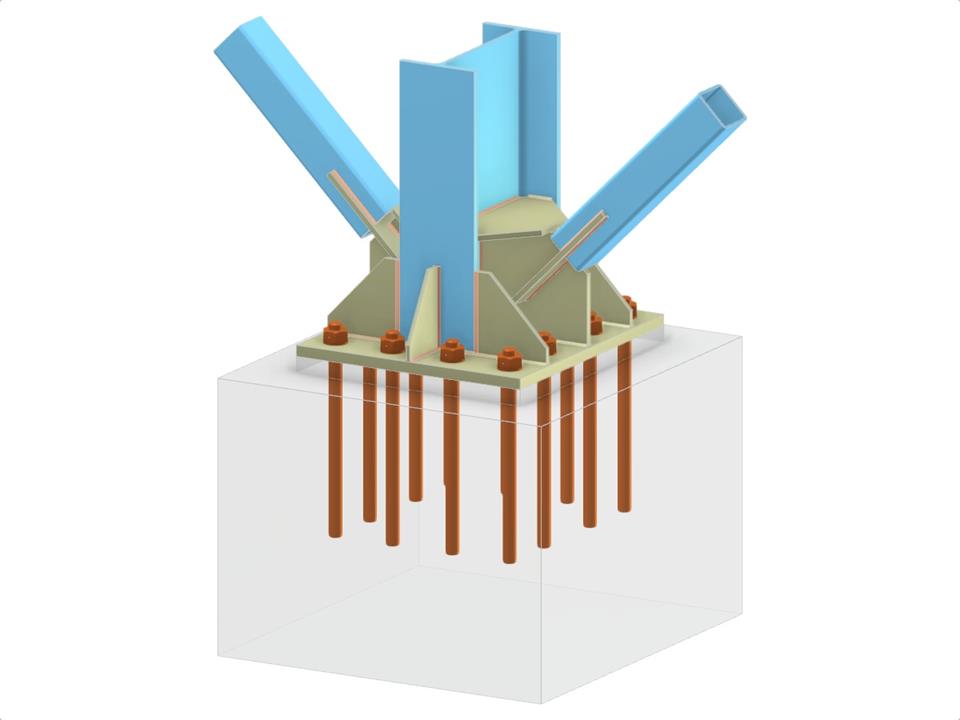

Questo modello presenta un setup di base per colonne in acciaio con un profilo a I, rinforzato da una piastra di base e piastra d'angolo, completato da costole e irrigidimenti. L'assemblaggio include una connessione saldata per diagonali realizzate in RHS alla rete della colonna, garantendo integrità strutturale e stabilità. Il design incorpora anche un sistema di ancoraggio per mantenere la posizione della struttura. Questo design di connessione completo mostra dettagli avanzati delle giunzioni.
Base di colonna con due diagonali saldate di contropavimentazione
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,068 t |
| Dimensioni (metriche) | 2.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
