| Estática y construcción | NOBA Hallenbau GmbH Hauptstraße 45 92665 Altenstadt, Alemania |

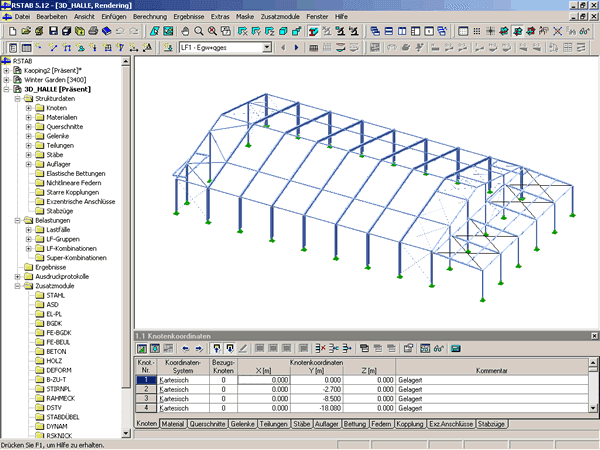

Tienda DIY en Obertraubling (Alemania)
Tienda DIY en Obertraubling (Alemania)

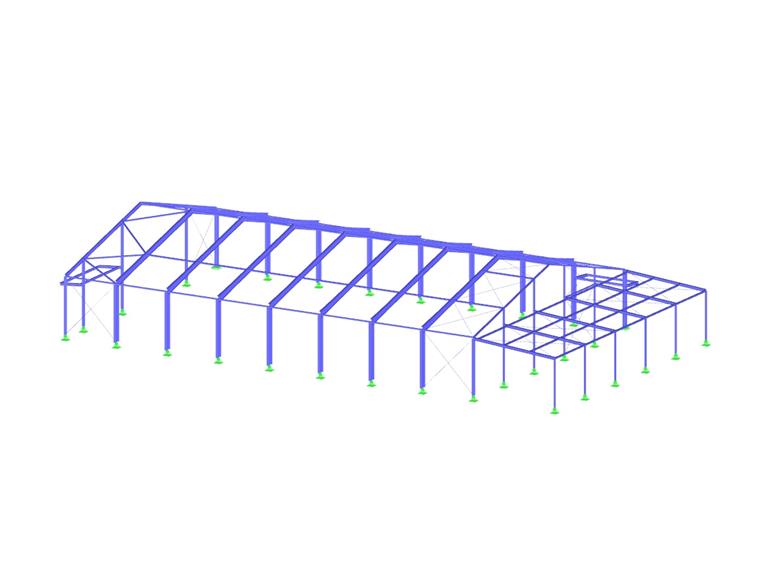

La estructura de acero se compone de una marquesina de doble articulación incorporada así como una cubierta de vidrio.
Especificaciones del proyecto
Tienda DIY en Obertraubling (Alemania)
Datos del modelo
Número de nudos
140
Número de barras
235
Número de casos de carga
14
Número de combinaciones de carga
15
Número de combinaciones de resultados
2
Peso completo
28.431 t
Dimensiones
44,350 x 24,750 x 7,670 m
Versión del programa
8.00.38
