BAYWA - Stavební veletrh v Obertraublingu, Německo
BAYWA - Stavební veletrh v Obertraublingu

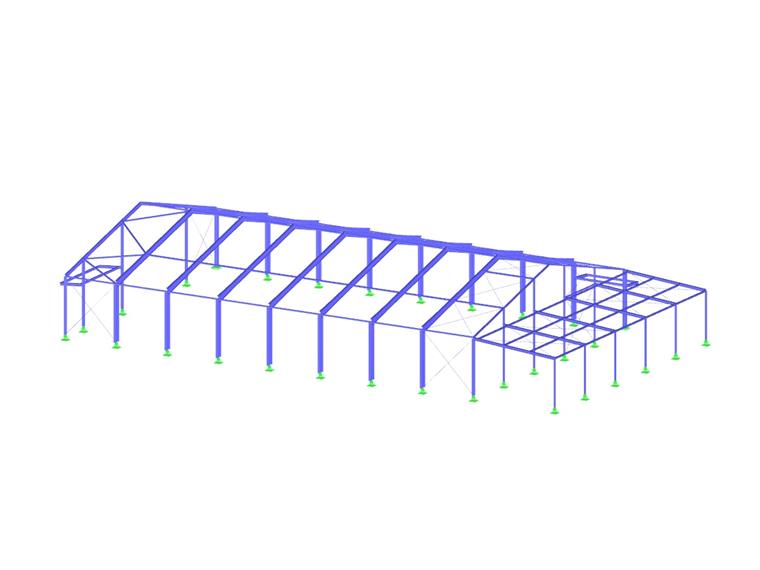

Ocelová skeletová konstrukce s dvoukloubovou přečnívající střechou s přístavbovým rámem a skleněnou krytinou.
Specifikace projektu

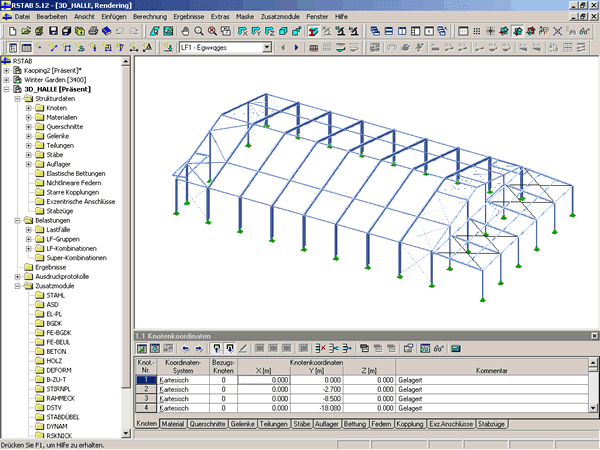

BAYWA - Stavební veletrh v Obertraublingu
Údaje o modelu
Počet uzlů
140
Počet prutů
235
Počet zatěžovacích stavů
14
Počet kombinací zatížení
15
Počet kombinací výsledků
2
Celková hmotnost
28,431 t
Rozměry
44,350 x 24,750 x 7,670 m
Verze programu
8.00.38
