| Statyka i konstrukcja | NOBA Hallenbau GmbH Hauptstraße 45 92665 Altenstadt |

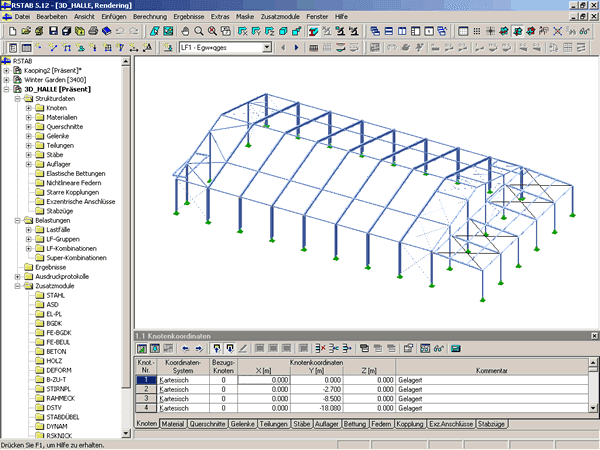

Sklep typu "zrób to sam" w Obertraubling (Niemcy)
Sklep typu "zrób to sam" w Obertraubling (Niemcy)

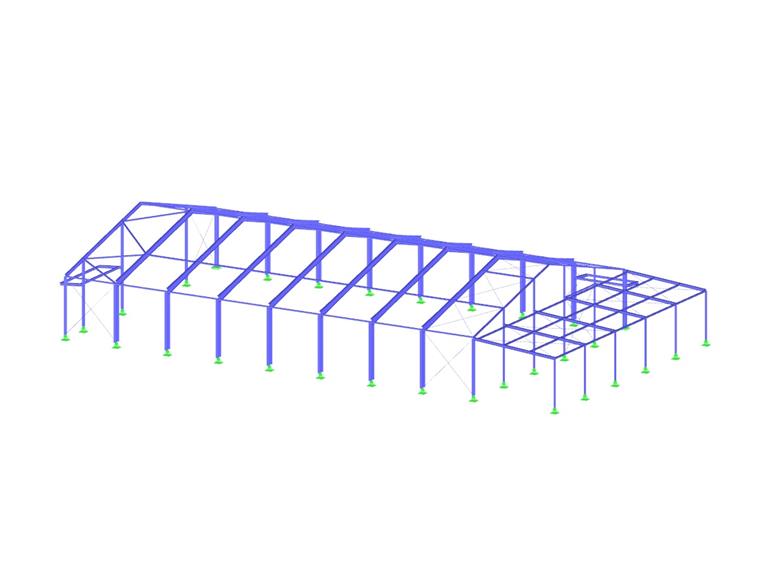

Stalowa konstrukcja szkieletowa składa się z zadaszenia na podwójnych przegubach oraz szklanego zadaszenia.
Specyfikacja projektu
Sklep typu "zrób to sam" w Obertraubling (Niemcy)
Dane modelu
Liczba węzłów
140
Liczba prętów
235
Ilość przypadków obciążenia
14
Ilość KO
15
Liczba kombinacji wyników
2
Ciężar całkowity
28,431 t
Wymiarowanie
44,350 x 24,750 x 7,670 m
Wersja programu
8.00.38
