El modelo se ha calculado según el análisis de grandes deformaciones.
| Análisis estático | Dlubal Software GmbH Am Zellweg, 2 93464 Tiefenbach, Alemania Tel.: 094673-92030 |

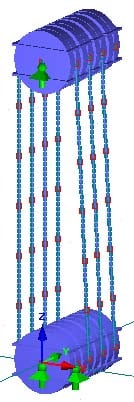

Polea con cables
Der Flaschenzug wurde während einer Vorführung auf der CeBIT 2002 als Anforderung eines Kunden innerhalb von 15 min generiert und berechnet.
Especificaciones del proyecto
Polea con cables
Datos del modelo
Número de nudos
75
Número de barras
80
Número de casos de carga
1
Peso completo
4.678 t
Dimensiones
1,040 x 1,580 x 3,630 m
Versión del programa
6.02.09
