Das System wird nach Theorie III. Ordnung mit Berücksichtigung von großen Verformungen berechnet.
| Tragwerksplanung | Dlubal Software GmbH Am Zellweg 2 93464 Tiefenbach Tel.: 094673-92030 |

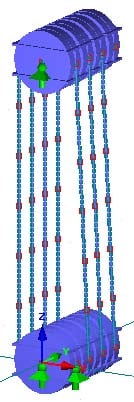

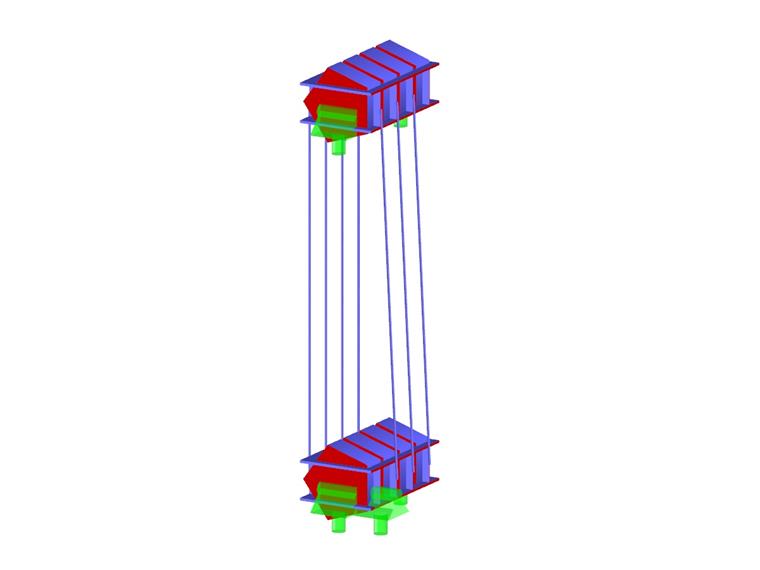

Flaschenzug mit Seilen
Der Flaschenzug wurde während einer Vorführung auf der CeBIT 2002 als Anforderung eines Kunden innerhalb von 15 min generiert und berechnet.
Projektspezifikationen
Flaschenzug mit Seilen
Modelldaten
Anzahl Knoten
75
Anzahl Stäbe
80
Anzahl Lastfälle
1
Gesamtgewicht
4.678 t
Abmessungen
1.040 x 1.580 x 3.630 m
Programmversion
6.02.09
