Výpočet konstrukce byl proveden analýzou třetího řádu se zohledněním velkých deformací.

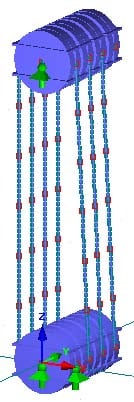

Kladkostroj s lany
Kladkostroj byl vytvořen a spočítán během cca 15 minut na žádost zákazníka v rámci prezentace na veletrhu CeBIT 2002.
Specifikace projektu
Kladkostroj s lany
Údaje o modelu
Počet uzlů
75
Počet prutů
80
Počet zatěžovacích stavů
1
Celková hmotnost
4,678 t
Rozměry
1,040 x 1,580 x 3,630 m
Verze programu
6.02.09
