Edificio de caldera de biomasa en Kočevje, Eslovenia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Debido a las nuevas necesidades tecnológicas, el inversor Melamin d.d. Kočevje decidió sustituir la vieja caldera de combustibles fósiles (Đuro Đakovič, No. 5356) con una nueva de una potencia total de 9,8 MW.

Ingeniería estructural AG-inženiring d.o.o.
Kočevje, Eslovenia
ag-i.si
Inversor Melamin d.d.
Kočevje, Eslovenia
www.melamin.si

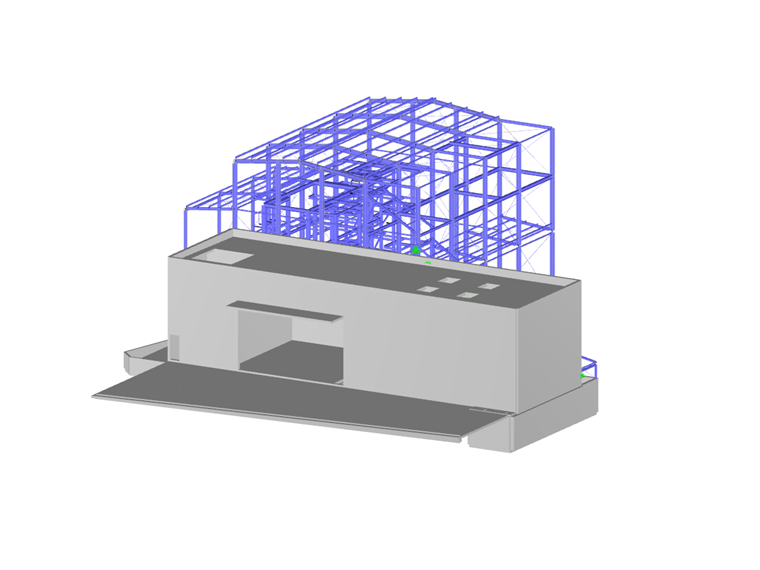

Modelo

El nuevo sistema de producción de vapor está compuesto por un almacén de biomasa, un sistema de transporte y envío para virutas de madera, una caldera de vapor y un colector de cenizas.

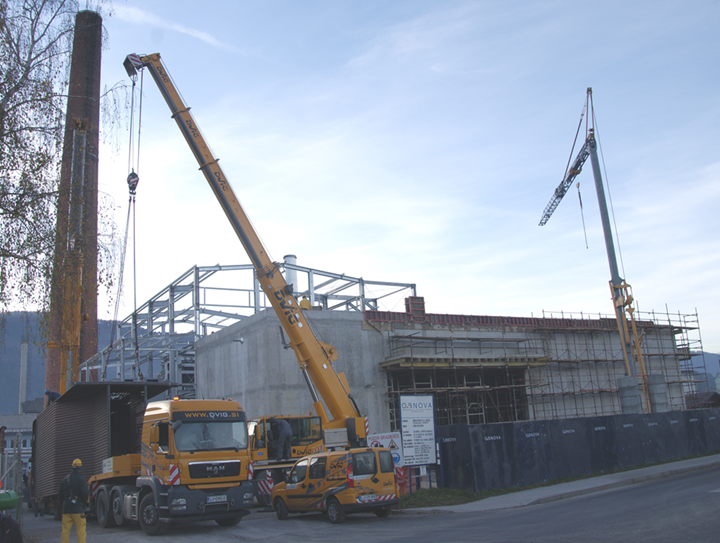

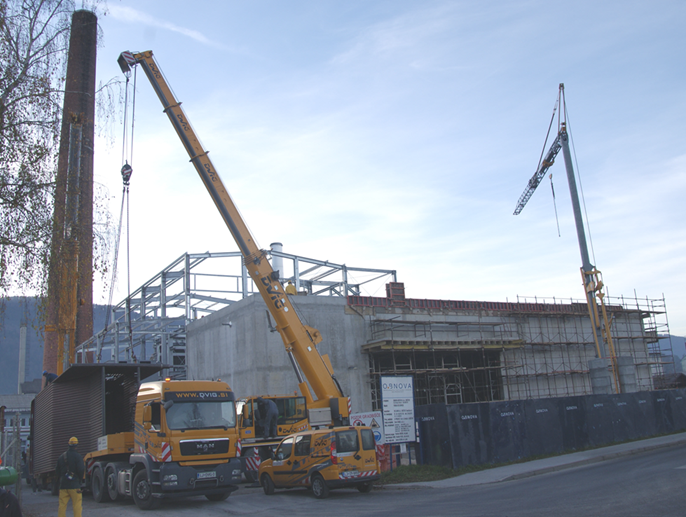

El proyecto fue exigente desde el punto de vista tecnológico y de diseño. La construcción fue también exigente ya que se realizó durante el funcionamiento de la caldera existente (Loos, No. 61428). La antigua caldera se usa actualmente para la producción temporal de vapor, mientras que en el futuro solo se usará como un apoyo.

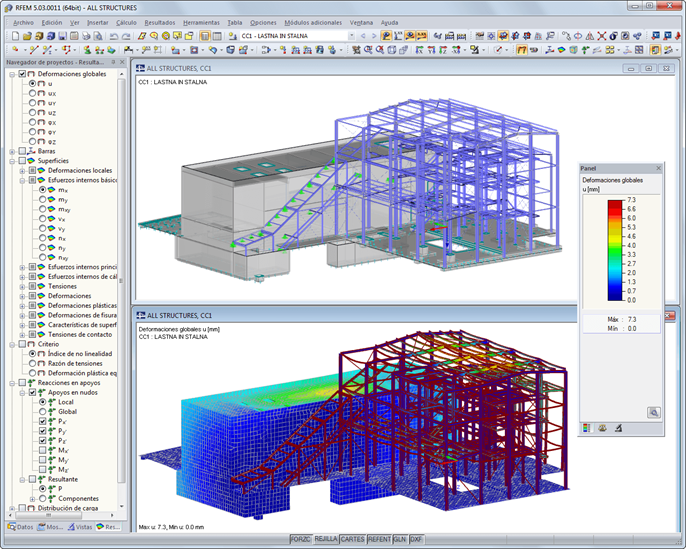

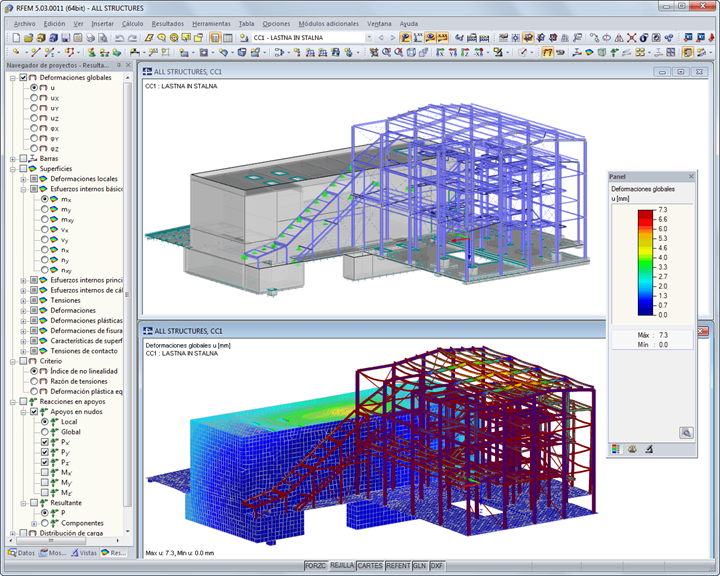

La estructura

La estructura del edificio principal del edificio de caldera está compuesta de acero y está cerrada con paneles metálicos en la fachada. El edificio principal tiene una longitud de 22,58 m, 12,75 m de ancho y 15,07 m de alto. Hay dos extensiones conectadas al edificio principal de la caldera.

La longitud de la primera es de 15,06 m y su ancho es de 4,60 m. La longitud de la segunda es de 22,58 m y tiene 4,70 m de ancho. El edificio principal tiene otra extensión con dimensiones de 20,51 m x 2,60 m, usada para una cinta transportadora para biomasa. Este edificio también está cubierto con paneles de revestimiento metálicos en la fachada y sirve como una conexión entre el edificio principal y el almacenamiento de las virutas de madera.

El almacén de biomasa está compuesto de hormigón armado. Tiene 33,26 m de largo y 10,70 m de ancho. Junto al almacén de biomasa también hay un almacén de combustible líquido para la caldera existente (Loos, No. 61428), una sala de mandos y una sala eléctrica.

El interior del edificio de la caldera contiene una estructura metálica portante utilizada para la instalación del equipamiento tecnológico para la nueva caldera.
