Kotelna na dřevěnou biomasu v Kočevje, Slovinsko
Projekt zákazníka
Vzhledem k novým technologickým požadavkům a narůstajícím opotřebením stávající kotelny se investor Melamin d.d. Kočevje rozhodl provést výměnu starého parního kotle na fosilní paliva (Đuro Đjakovič, č. 5356) za nový o celkovém výkonu 9,8 MW.
| Statika a konstrukce |
AG-inženiring d.o.o. Kočevje, Slovinsko www.ag-i.si |
| Investor |
Melamin d.d. Kočevje, Slovinsko www.melamin.si |

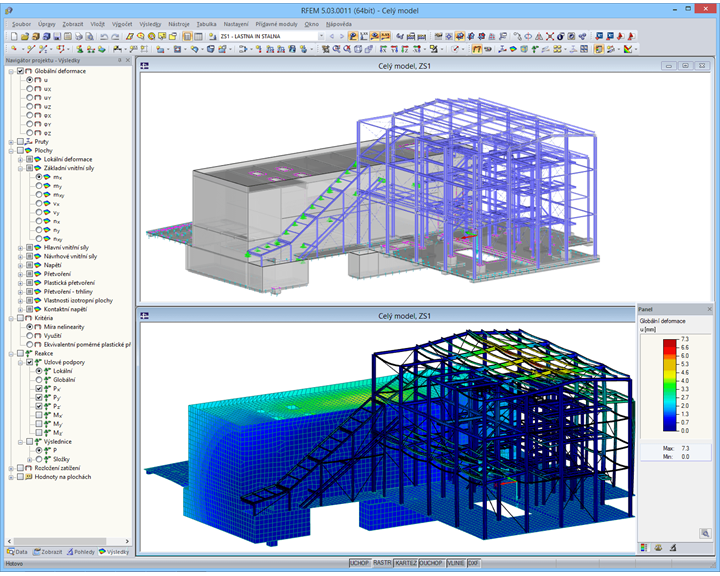

Model
Systém pro výrobu technologické páry na štěpky se skládá z úložiště na štěpky, z dopravního a dávkovacího systému, z parního kotle a ze sběrnice na popel.

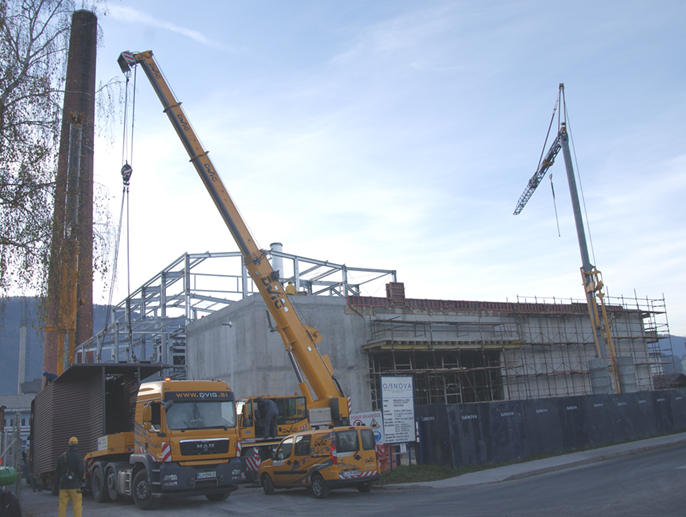

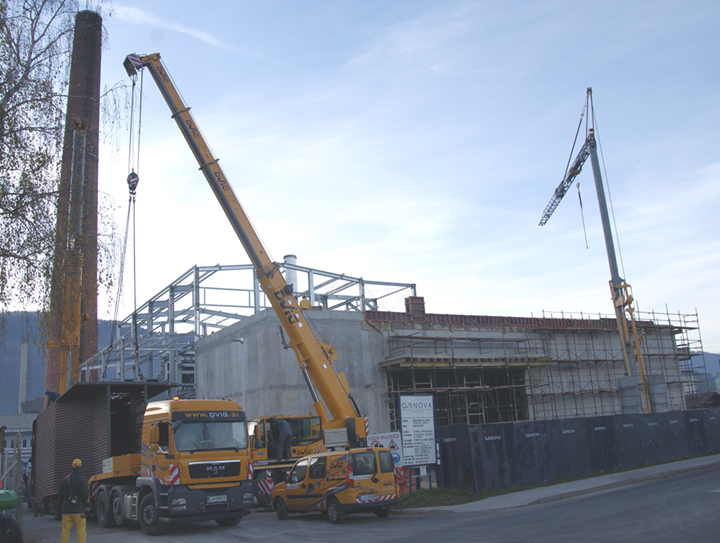

Projekt nové kotelny byl z technologického a konstrukčního hlediska velmi náročný. Vlastní realizace byla také obtížná, protože výstavba probíhala za provozu stávající kotelny (Loos, č. 61428). Ta se v současné době používá pro dočasnou výrobu páry, zatímco v budoucnu bude sloužit pouze jako rezervní.
Konstrukce
Konstrukce hlavního objektu kotelny je vyrobena z oceli a opláštěna kovovými fasádními panely. Objekt má následující rozměry: 22,58 m na délku, 12,75 m na šířku a 15,07 m na výšku. K hlavnímu objektu kotelny jsou konstrukčně i organizačně připojeny dvě přístavby.
Délka první z nich dosahuje 15,07 m a její šířka činí 4,60 m. Druhá má délku 22,58 m a šířku 4,70 m. Do celého systému kotelny dále patří objekt, který obsahuje dopravníkový pás pro dřevěnou biomasu. Jeho rozměry jsou 20,51 m x 2,60 m. I tento objekt je pokryt kovovými fasádními panely a propojuje hlavní objekt kotelny se skladem pro dřevěnou biomasu.
Konstrukce skladu pro dřevěnou biomasu je vyrobena ze železobetonu. Je 33,26 m dlouhá a 10,70 m široká. Vedle skladu biomasy se nachází také sklad tekutých paliv pro stávající kotel (Loos, č. 61428), dále řídící středisko a rozvodna.
V interiéru kotelny se nachází nosná ocelová konstrukce pro instalaci technologického zařízení pro nový kotel.
