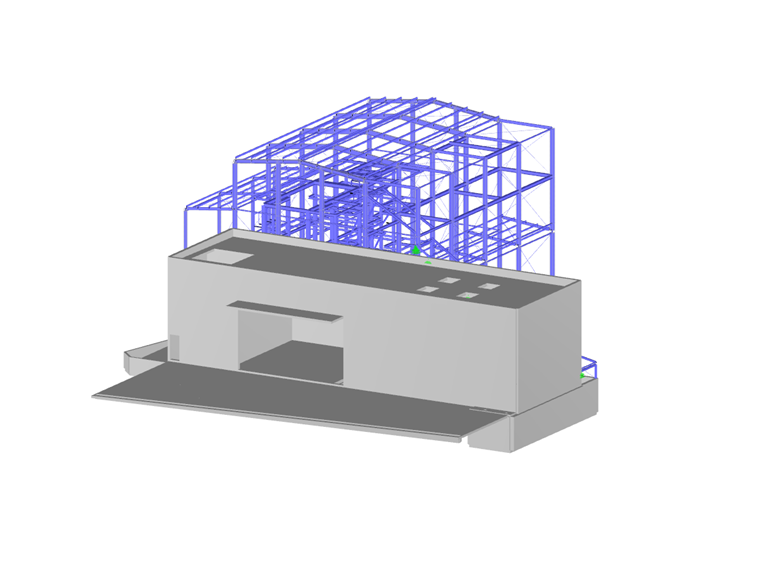

Fabbricato per generatore a biomassa a Kočevje, Slovenia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Per andare a passo con le nuove esigenze tecnologiche, il committente Melamin d.d. Kočevje ha deciso di sostituire il vecchio generatore a vapore (Đuro Đakovič, No. 5356) con uno a combustibile fossile con una potenza complessiva di 9,8 MW.

Ingegneria strutturale
AG-inženiring d.o.o.
Kočevje, Slovenia
ag-i.si
Committente
Melamin d.d.
Kočevje, Slovenia
www.melamin.si

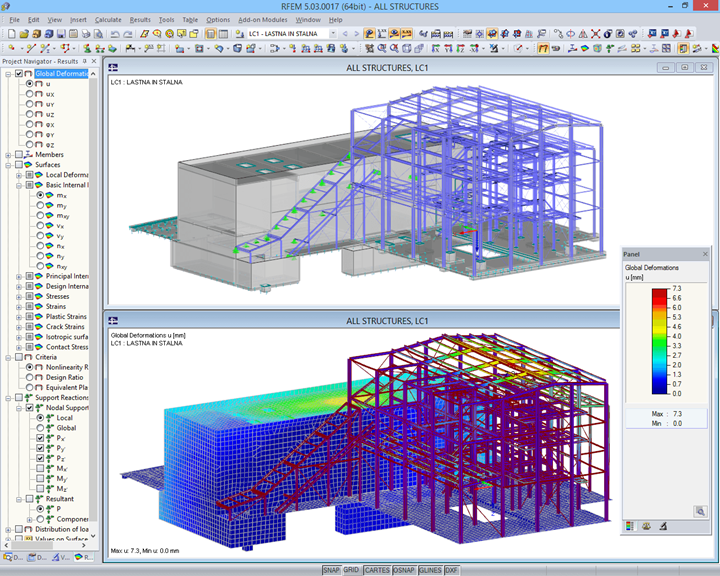

Modello

Il nuovo impianto per la produzione di vapore è costituito da uno spazio per lo stoccaggio della biomassa, un sistema di trasporto e di consegna per il cippato, una caldaia a vapore ed un collettore per cenere.

Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale. Anche la costruzione è stata esigente poiché ha avuto luogo durante il normale processo produttivo della caldaia esistente (Loos, No. 61428), che  attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.

Struttura

La struttura dell'edificio principale del fabbricato è realizzata in acciaio ed è chiusa sulla facciata con pannelli  metallici. L'edificio principale è lungo 22.58 m, largo 12,75 m ed alto 15,07 m. Ci sono due ampliamenti collegati al corpo centrale del fabbricato della caldaia.

La lunghezza del primo è 15.06 m e la sua larghezza è 4,60 m. La lunghezza del secondo è 22.58 m e la sua larghezza è 4,70 m. L'edificio principale ha un altro ampliamento (tunnel) con dimensioni di 20.51 m x 2,60 m, all'interno del quale si trova un nastro trasportatore per la biomassa. Anche questo edificio è rivestito con pannelli di facciata metallici e funge da collegamento tra l'edificio principale ed il capannone per il cippato.

L'impianto di stoccaggio della biomassa è in cemento armato, ed ha lunghezza di 33.26 m ed una larghezza di 10,70 m. Accanto al deposito della biomassa c'è anche una cisterna per combustibile liquido per la caldaia esistente (Loos, No. 61428), una sala di comando ed una cabina elettrica.

L'interno del fabbricato della caldaia contiene una struttura portante in acciaio utilizzato per l'installazione di impianti tecnologici per la nuova caldaia.
