Almacén de la Biblioteca de la Universidad de Arkansas, Estados Unidos
Proyecto de cliente
Diseñado para almacenar casi 2 millones de libros y obras de arte, el almacén de la Biblioteca de la Universidad de Arkansas en Fayetteville fue construido con techos, muros y forjados de madera contralaminada (CLT), y vigas, pilares y pórticos biarticulados de madera laminada encolada.
| Cliente |
Universidad de Arkansas, Estados Unidos www.uark.edu |
| Arquitecto | Perry Dean Rogers | Partners Architects, Estados Unidos |
| Arquitecto responsable |
Miller Boskus Lack, Estados Unidos mbl-arch.com |
| Ingeniería estructural |
Robbins Engineering, Estados Unidos www.robbins-engineering.com |
| Empresa de fabricación y asistencia en el diseño |
Holzpak, Estados Unidos www.holzpak.com |
| Contratista |
Con-Real, Estados Unidos www.con-real.com |
| Premios | 2019 WoodWorks Wood Products Council Wood in Schools |
Modelo
La estructura

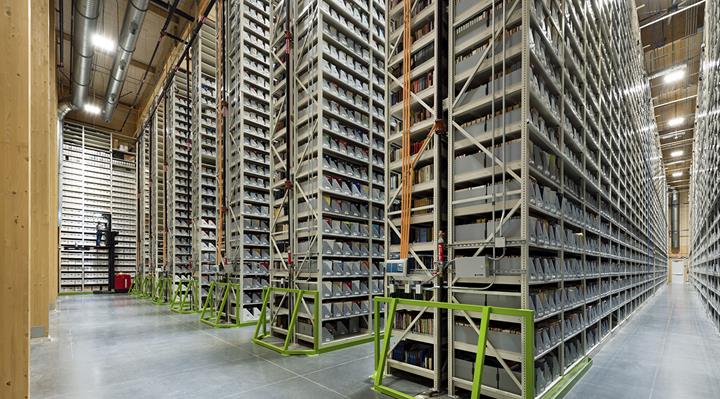

Según el equipo del proyecto, la prefabricación del sistema de CLT y de madera laminada encolada en capas ayudó a acelerar la construcción y minimizó el material sobrante en el lugar de la obra, resultando en una sustitución competitiva en costes para la estructura tradicional de acero y hormigón preparado inicialmente propuesta por el cliente. En el interior, la madera se deja al descubierto, calentando el espacio e iluminando el local para crear un ambiente de trabajo cómodo.

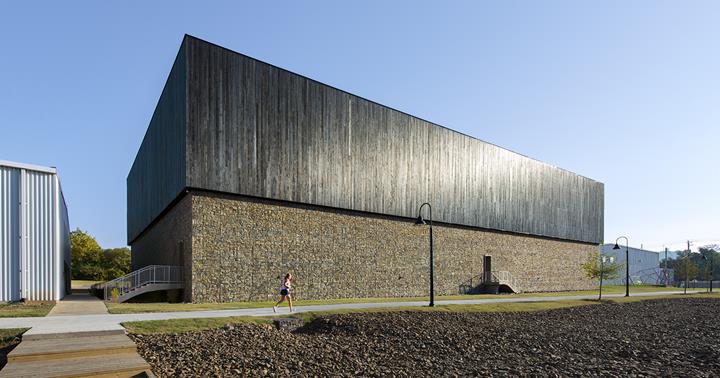

Como el área es propensa a tornados, el equipo optó por revestir el volumen de almacenamiento de alta densidad más grande con un muro de gaviones de malla para la protección contra proyectiles de poca altura, y una cubierta superior de madera quemada que puede repararse o reemplazarse fácilmente al mismo tiempo que proporciona una fachada resistente al fuego y a los insectos. Con estas y otras decisiones de diseño, lo que podría haber sido una instalación de almacén ordinario es, en cambio, una incorporación atractiva al campus de la universidad.

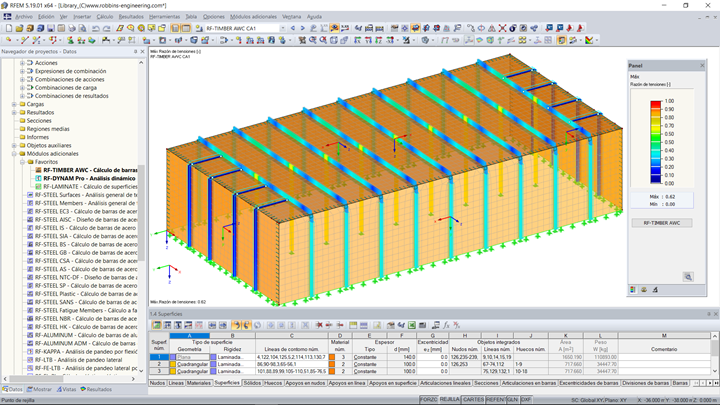

El cálculo fue realizado por el consultor de fabricación, Holtzpak y por EOR estructural, Robbins Engineering utilizando el software de Dlubal. El uso del software de Dlubal permitió una coordinación rápida y eficiente entre EOR y el fabricante en cuanto a cargas estructurales, supuestos de cálculo y liberaciones de elementos.
Ubicación del proyecto
