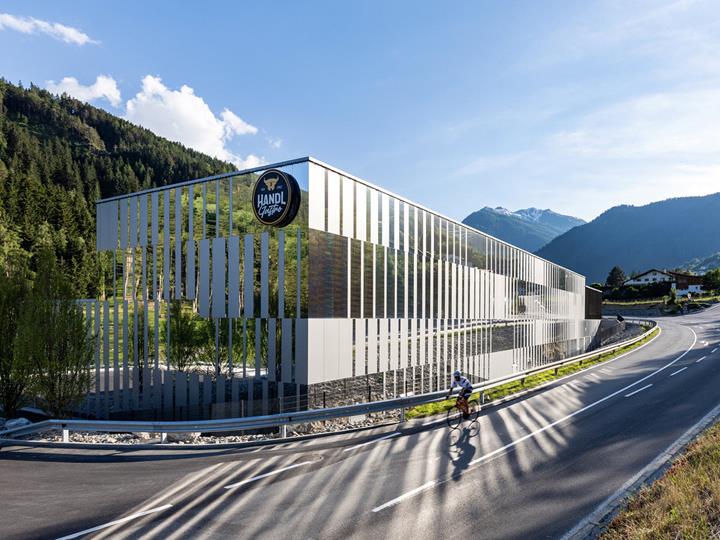

Empresa de producción y comercialización en Pians, Austria

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

ATP architekten ingenieure es un cliente austríaco de Dlubal que trabaja en Innsbruck. Ha diseñado un proyecto especial para Markus Handl Beteiligung GmbH en Pians, Tirol, Austria. El nuevo edificio de la empresa comercial tiene producción propia, abasteciendo a restaurantes y hoteles de lujo. Incluye uno de los paneles continuos de madera contralaminada más grandes del mundo, con un área total de aproximadamente 650 metros cuadrados.

Propietario Markus Handl Beteiligungs GmbH, Austria
Planificación integral ATP architekten ingenieure, Innsbruck
Austria
www.atp.ag
Construcción HTB Baugesellschaft mbH
Arzl i. Pitztal
Austria

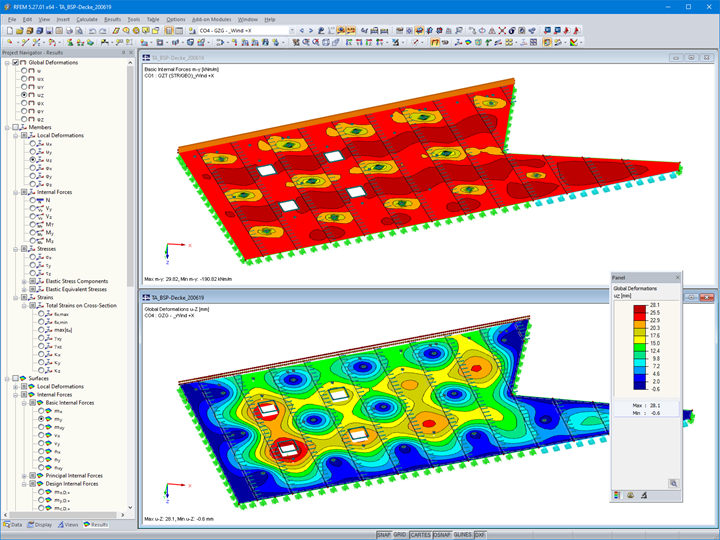

Parámetros del modelo de la cubierta de madera contralaminada

Modelo

Los elementos de madera contralaminada diseñados por ATP forman parte de la estructura de la cubierta sobre la zona de ventas y restauración. La estructura está diseñada como un panel plano apoyado en puntos con un espesor de 24 cm. Como resultado, las vigas de cuelgue y montantes que se usan comúnmente en la construcción de madera ya no son necesarias, lo que da como resultado una vista del techo plano desde abajo.

La omisión de estas vigas fue posible gracias a dos innovaciones que ATP combinó hábilmente: un sistema de unión y refuerzo denominado "Spider Connector" (de Rothoblaas Srl) y un encolado especial de las uniones mediante un adhesivo de dos componentes de resina de poliuretano (de Timber Structures 3.0 AG).

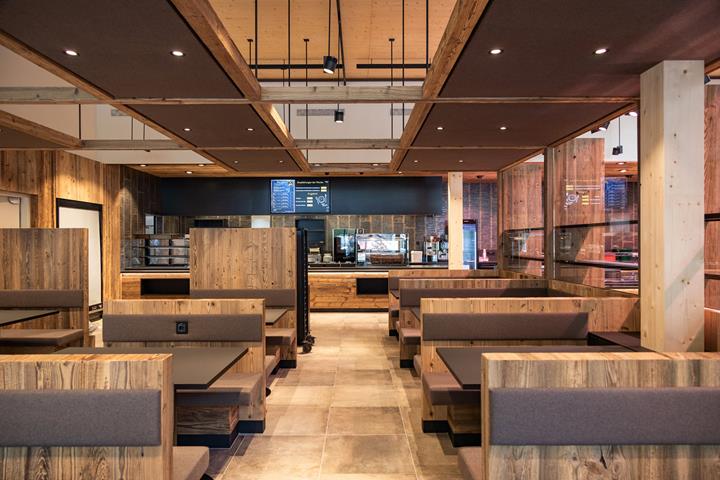

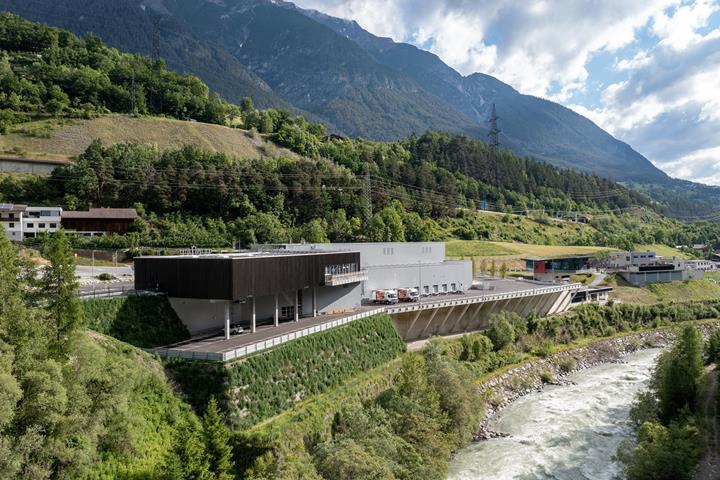

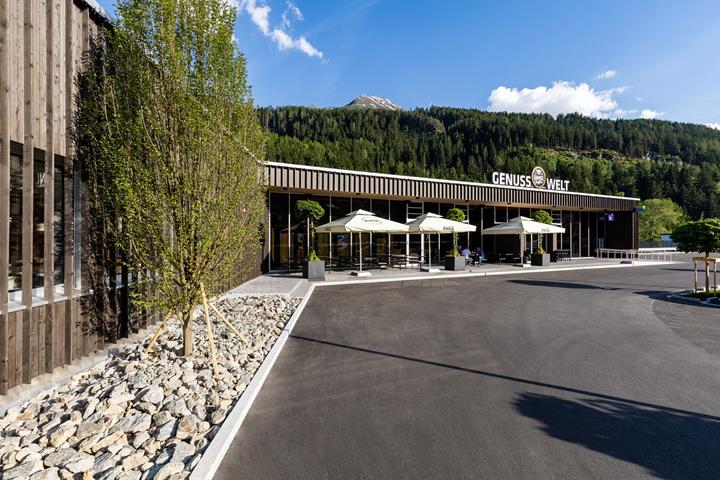

El nuevo edificio de la empresa comercial tiene una superficie bruta de 4.718 m2 y está dividido funcional y visualmente en dos partes. El almacén y la producción se encuentran en la planta baja, mientras que en la planta superior se ubican las oficinas, las salas de reuniones, la cafetería y la zona de ventas y restauración, incluyendo una cocina totalmente equipada. En la planta superior se instalaron revestimientos interiores de madera orientados verticalmente, combinados con fachadas de vidrio en el área de ventas.

Ubicación del proyecto

Pians 34a
6551 Municipio de Pians
Austria

Palabras clave

Edificio Losa Madera contralaminada

  • Vistas 814x
  • Actualizado 29. abril 2022
