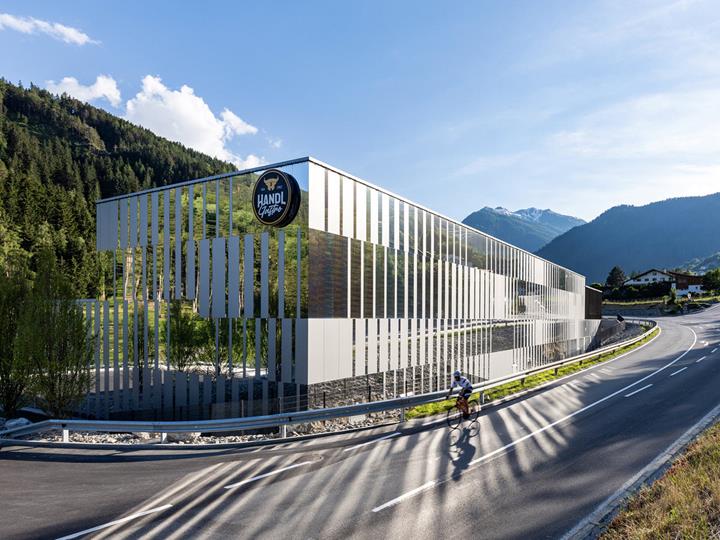

Przedsiębiorstwo produkcyjno-handlowe w Pians, Austria

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Klient firmy Dlubal, ATP architekten ingenieure z Innsbrucka, stworzył specjalny projekt dla Markus Handl Beteiligung GmbH w Pians, Tyrol, Austria. Nowy budynek należy do firmy handlowej z zakładami produkcyjnymi, zaopatrującej gastronomię i hotelarstwo. Konstrukcja o łącznej powierzchni 650 m2, posiada jeden z największych na świecie, ciągłych paneli z drewna klejonego krzyżowo.

Klient Markus Handl Beteiligungs GmbH, Austria
Planowanie ATP architekten ingenieure, Innsbruck
Austria
www.atp.ag
Budowa HTB Baugesellschaft mbH
Arzl i. Pitztal
Austria

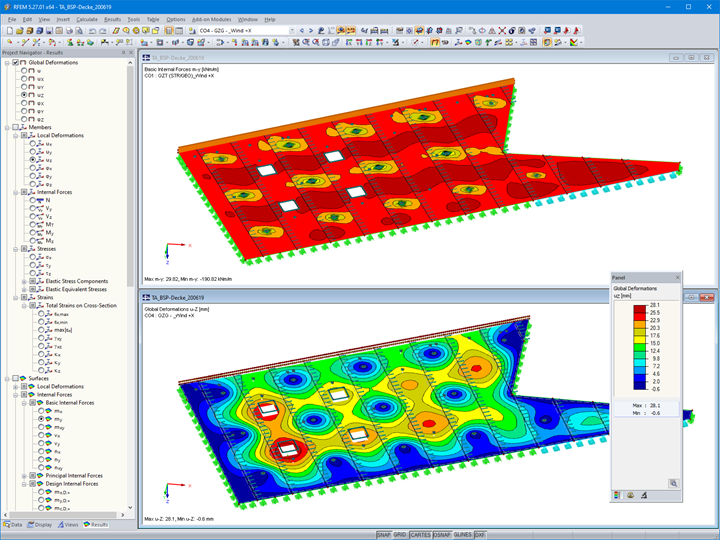

Parametry modelu drewnianego stropu klejonego krzyżowo

Model

Elementy z drewna klejonego krzyżowo, zaprojektowane przez ATP, tworzą część konstrukcji dachu w strefie sprzedaży i gastronomii. Konstrukcję zaprojektowano jako płytę płaską podpartą punktowo o grubości d = 24 cm. W rezultacie nie było konieczne stosowanie podciągów i belek podwieszających, powszechnie stosowanych w budownictwie drewnianym, dzięki czemu od dołu widoczna jest płaska powierzchnia stropu.

Pominięcie belek nośnych było możliwe dzięki zastosowaniu dwóch innowacyjnych rozwiązań: systemu połączenia i zbrojenia o nazwie "Spider Connector" (firmy Rothoblaas Srl) oraz specjalnego sposobu klejenia połączeń przy użyciu dwuskładnikowego kleju z lanej żywicy poliuretanowej (zgodnie z Timber Structures 3.0 AG).

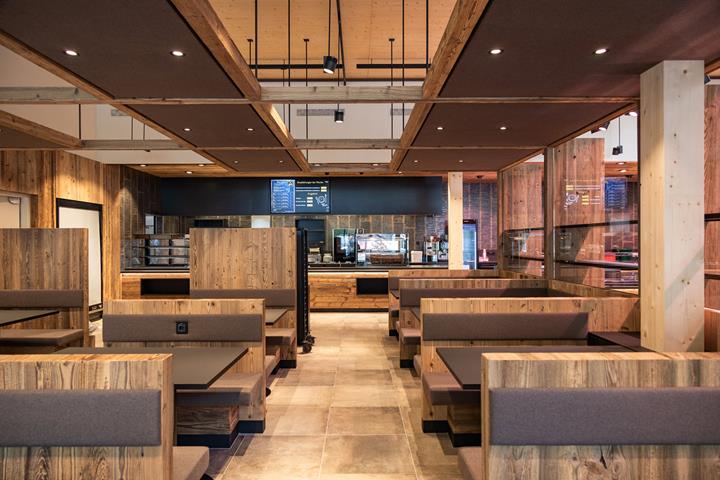

Nowy budynek handlowy ma powierzchnię użytkową brutto 4 718 m2 i pod względem funkcjonalnym, jak i wizualnym jest podzielony na dwie części. Parter mieści magazyn i strefę produkcyjną, na górnym piętrze znajdują się biura, pokoje konferencyjne, kawiarnia oraz strefa sprzedaży i gastronomii, wraz z w pełni wyposażoną kuchnią. Na górnej kondygnacji zastosowano pionową drewnianą okładzinę wewnętrzną, w połączeniu ze szklanymi fasadami w części sprzedażowej.

Lokalizacja projektu

Pians 34a
6551 Municipality of Pians
Austria

Słowa kluczowe

Budynek Płyta Drewno klejone krzyżowo
