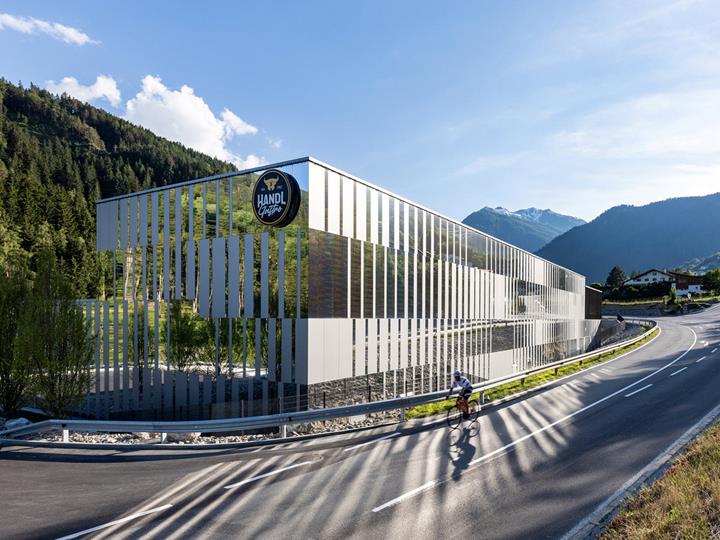

Azienda produttrice e commerciale a Pians, Austria

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

ATP architekten ingenieure è un cliente austriaco di Dlubal, che lavora a Innsbruck. Ha realizzato un progetto speciale per Markus Handl Beteiligung GmbH, un produttore di speck a Pians, in Tirolo, Austria. Il nuovo edificio della società commerciale ha una produzione interna, e fornisce ristoranti e hotel di lusso. La struttura include uno dei pannelli in legno XLAM a strati incrociati più grandi al mondo, con una superficie totale di circa 650 metri quadrati.

Committente Markus Handl Beteiligungs GmbH, Austria
Progettazione integrale ATP Architekten Ingenieure, Innsbruck
Austria
www.atp.ag
Costruzione HTB Baugesellschaft mbH
Arzl i. Pitztal
Austria

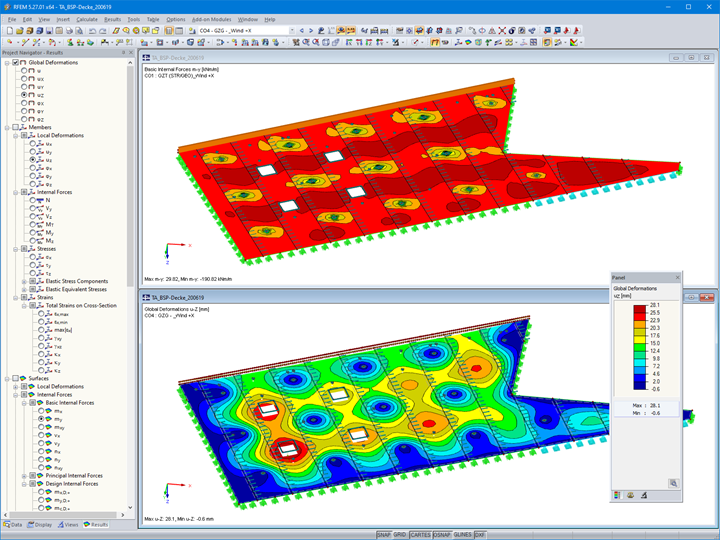

Parametri del modello del solaio in legno a strati incrociati

Modello

Gli elementi in legno progettati da ATP fanno parte della struttura del tetto sopra l'area di vendita e di ristorazione. La struttura è stata concepita come una lastra piana supportata da punti con uno spessore di quasi 25 cm. Di conseguenza, le travi di nervatura comunemente utilizzate nelle costruzioni in legno non sono più necessarie, risultando in una vista piana del soffitto dal basso.

L'eliminazione di queste travi è stata possibile grazie a due innovazioni che ATP ha abilmente combinato: un collegamento e un sistema di armatura denominato "Spider Connector" (di Rothoblaas Srl) ed uno speciale incollaggio dei giunti mediante adesivo bicomponente a base di resina poliuretanica colata (di Timber Structures 3.0 AG).

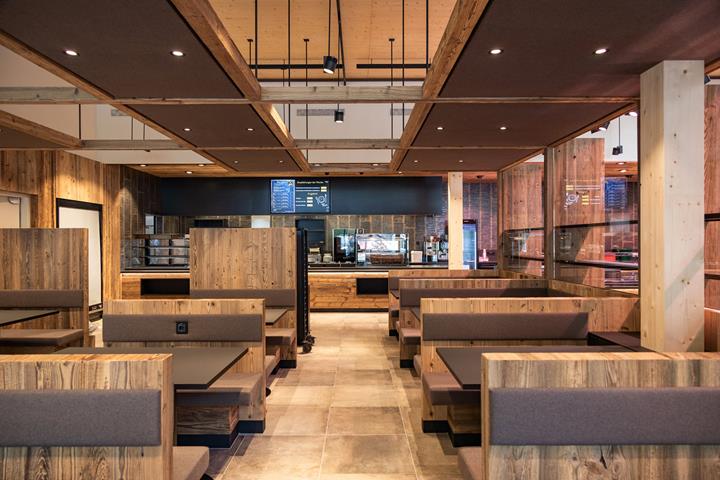

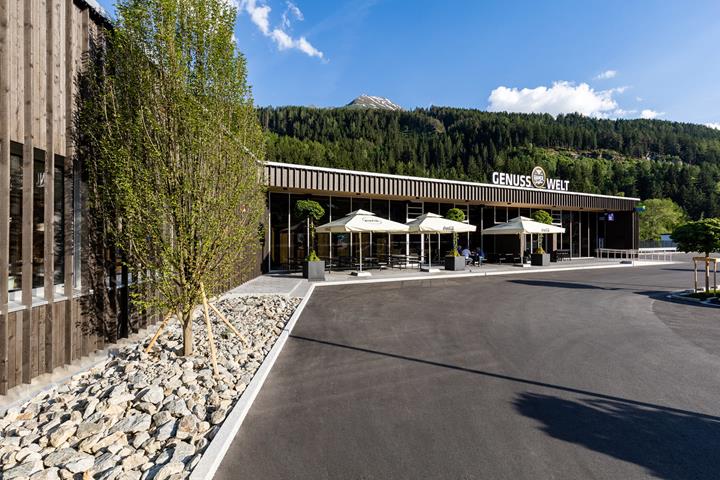

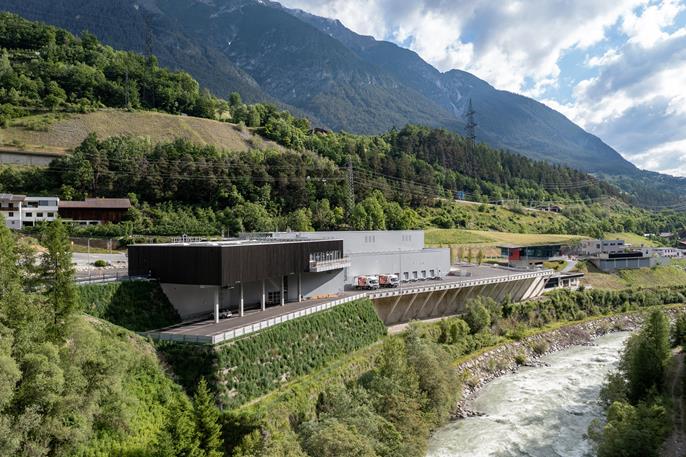

Il nuovo edificio della società commerciale ha una superficie lorda di 150.000 m2 ed è diviso funzionalmente e visivamente in due parti. Il magazzino e la produzione sono al piano terra; al piano superiore si trovano uffici, sale riunioni, una caffetteria e un'area vendita e ristorazione, compresa una cucina completamente attrezzata. Al piano superiore, nella zona di vendita, sono stati installati rivestimenti in legno orientati verticalmente insieme a facciate in vetro.

Posizione del progetto

Pians 34a
6551 Comune di Pians
Austria

Parole chiave

Edificio Solaio Legno a strati incrociati
