Produktions- und Handelsbetrieb in Pians, Österreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Ein besonderes Projekt plante der Dlubal-Kunde ATP architekten ingenieure aus Innsbruck für die Markus Handl Beteiligung GmbH in Pians, Tirol, Österreich. Der neue Handelsbetrieb mit Produktion zur Versorgung der gehobenen Gastronomie und Hotellerie beinhaltet mit einer Gesamtfläche von 650 Quadratmetern eine der bisher weltweit größten zusammenhängenden Brettsperrholzplatten.

Bauherr Markus Handl Beteiligung GmbH
Integrale Planung ATP architekten ingenieure, Innsbruck
Österreich
www.atp.ag
Ausführung HTB Baugesellschaft mbH
Arzl i. Pitztal
Österreich

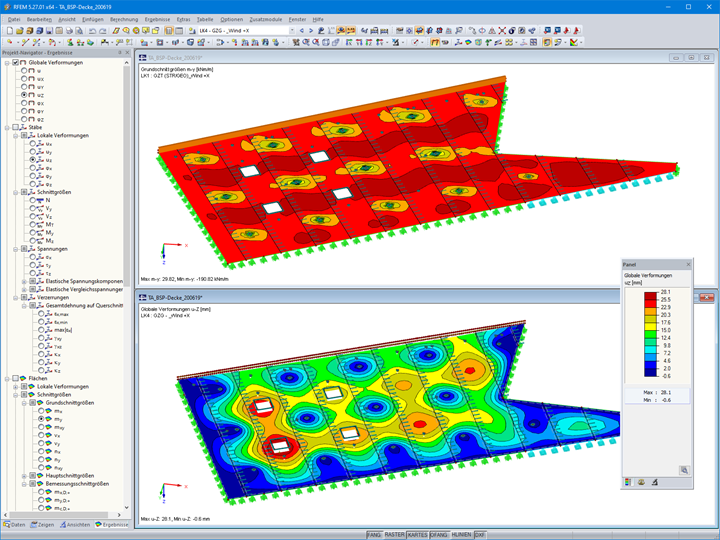

Modellparameter der Brettsperrholzdecke

Modell

Die von ATP geplanten Brettsperrholzelemente bilden einen Teil der Dachkonstruktion im Verkaufs- und Gastronomiebereich. Die Konstruktion ist als punktgestützte Flachdecke d = 24 cm ausgeführt. Dadurch entfallen die im Holzbau üblichen Unter- und Überzüge, wodurch eine ebene Deckenuntersicht entsteht.

Möglich wurde dies durch zwei innovative Neuerungen, welche ATP geschickt miteinander kombinierte: ein Verbindungs- und Verstärkungssystem namens „Spider Connector“ (Rothoblaas Srl) sowie eine spezielle Verklebung der Fugen mit einem Zweikomponenten-Klebstoff aus Polyurethan-Gießharz (Timber Structures 3.0 AG).

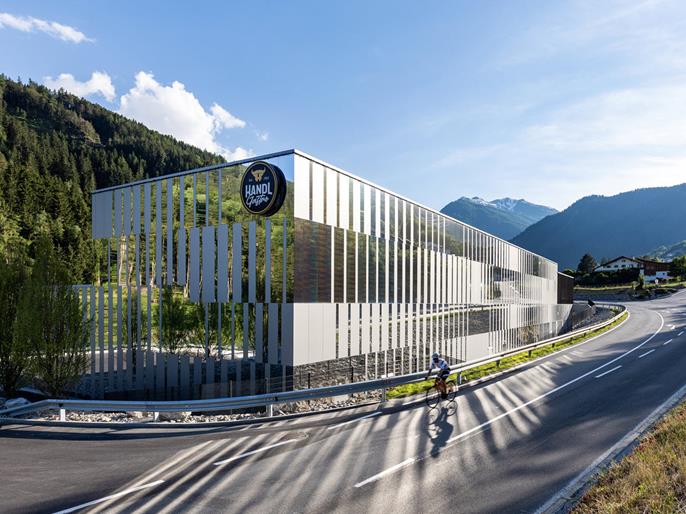

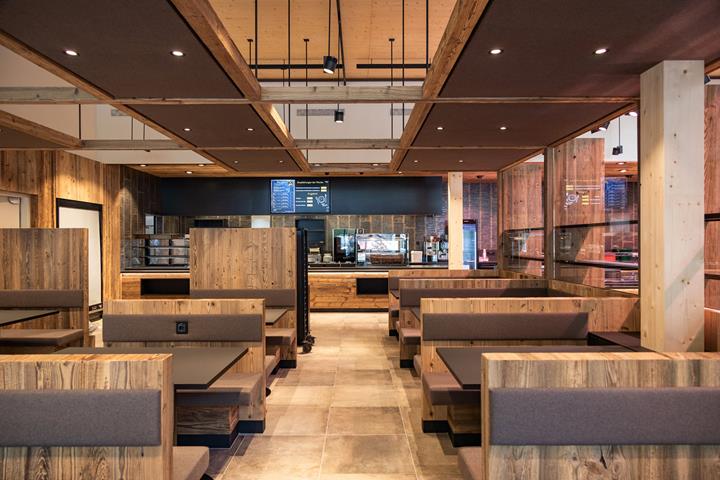

Der Neubau des Handelsbetriebes hat eine Bruttogeschossfläche von 4 718 m2 und teilt sich funktional als auch optisch in zwei Gebäudeteile. Im Erdgeschoss befinden sich Produktion und Lager, im Obergeschoss Büros, Besprechungsräume, Kantine sowie der Verkaufs- und Gastronomiebereich mit vollausgebauter Küche. Das Obergeschoss erhielt eine vertikal ausgerichtete, vorgehängte Holzschalung, im Verkaufsbereich kombiniert mit einer Glasfassade.

Projekt-Standort

Pians 34a
6551 Gemeinde Pians
Österreich

Schlüsselwörter

Gebäude Decke Brettsperrholz
