Modelo de análisis estructural de la semana 💡

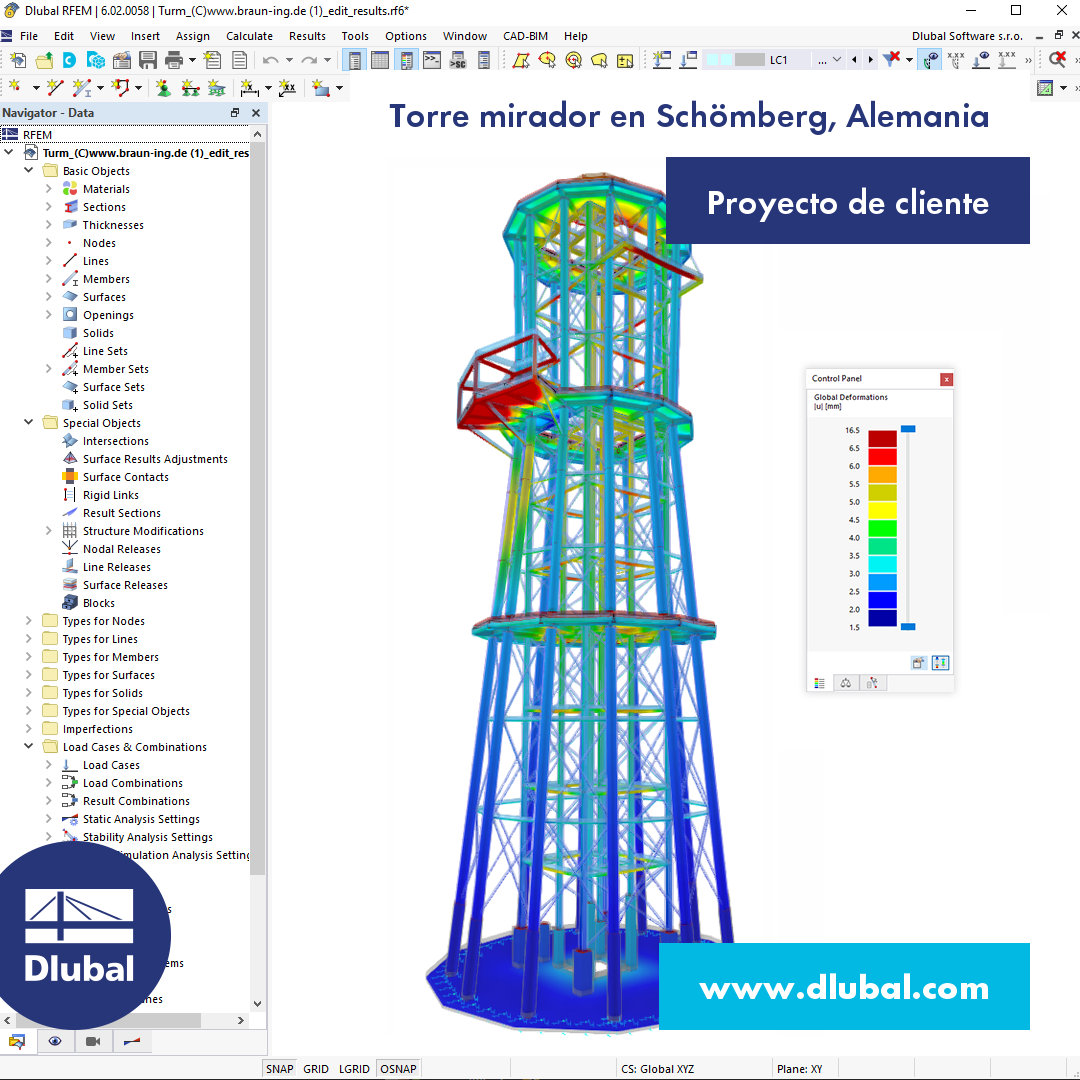

🆕 Torre mirador en Schömberg, #Alemania
👉 La planta de la torre mirador es de forma de dodecágono regular, compuesta por doce pilares radiales de madera. Estos pilares están fijados a los niveles de la plataforma con una conexión de pasadores, mientras que en el punto de la base se apoyan en pilares rígidos de hormigón armado de aproximadamente 4,5 m de altura.
👉 La rigidez lateral de la estructura está reforzada por un sistema de arriostramiento de barras traccionadas diagonales que incluye seis anillos de compresión circunferenciales de tubos de acero. Las tres plataformas se componen de paneles planos de madera contralaminada (CLT), cada uno diseñado como un muro horizontal. 🌳🏢
👉 En general, la torre mirador muestra una hermosa combinación de elementos naturales y artificiales, lo que resulta en una estructura única y resistente. 🌲🔨
¡Explore más sobre este proyecto! 🔍
https://www.dlubal.com/es/descargas-e-informacion/referencias/proyectos-de-clientes/001189
📐 Propietario
Municipio de Schömberg, Alemania
www.schoemberg.de
📐 Diseño estructural
Ingenieurbüro Braun GmbH & Co. KG
www.braun-ing.de
📐 Estructura de hormigón
Pfirmann Industriebau GmbH & Co. KG
www.pfirmann-bau.de
📐 Estructuras de madera y acero, ascensor e ingeniería eléctrica
Stahlbau Nägele GmbH
www.stahlbau-naegele.de
