💡 Consulte el artículo de nuestro compañero 💡
🔩 Conexión de chapa frontal rigidizada atornillada extendida: Impacto del espesor del rigidizador
👉 Comparemos cómo las diferentes configuraciones de rigidización adicional afectan a una conexión de este tipo en #DlubalSoftware. La primera variante es una chapa frontal sin rigidizador. Otras variantes difieren en el espesor del rigidizador elegido. Se examina el impacto en la resistencia al momento, la rigidez al giro inicial y el efecto de esta rigidez en la deformación horizontal de un edificio de varias plantas.

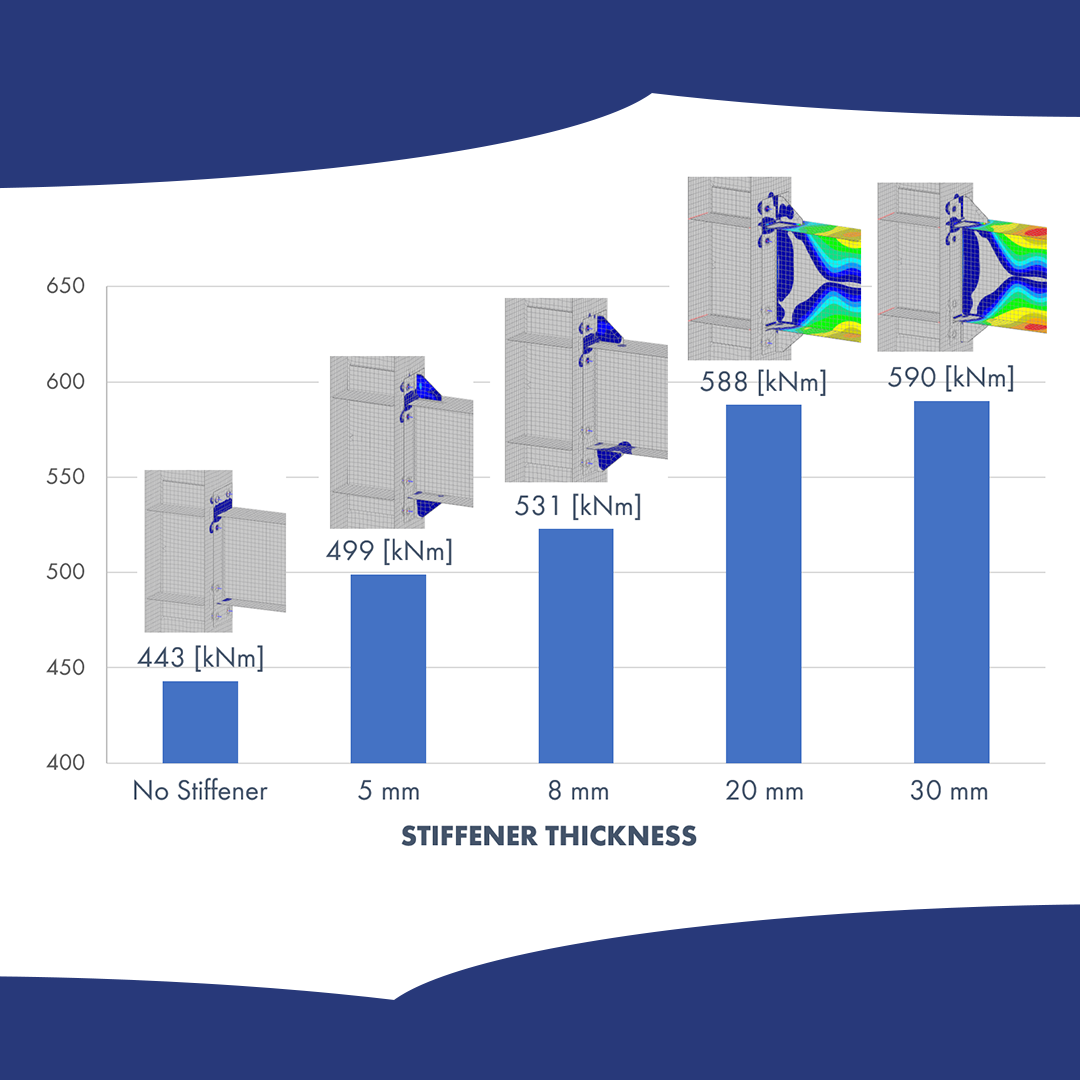

📊 De la comparación de los momentos resistentes, es evidente que el rigidizador agregado aumentó la resistencia, en el ejemplo entre un 12% y un 33%, dependiendo del espesor elegido. Curiosamente, los rigidizadores con un espesor superior a 20 mm no aumentan más la resistencia a momento. Esto se debe a que la parte más débil en la conexión se convierte en la viga, como se muestra en la distribución de deformaciones plásticas.
📊 El efecto en la rigidez a flexión inicial también es notable. Sin embargo, todas las variantes, especialmente aquellas con rigidizadores, están relativamente cerca de la clasificación rígida, por lo que el impacto en la deformación horizontal del edificio de varias plantas no es tan significativo.
