🔩 Sztywne połączenie śrubowe z blachą czołową: Wpływ grubości usztywnienia
👉 Porównajmy, jak różne konfiguracje dodatkowego usztywnienia wpływają na takie połączenie, w hashtag #DlubalSoftware. Pierwszym wariantem jest blacha czołowa bez usztywnienia. Inne warianty różnią się wybraną grubością elementu usztywniającego. Zbadano wpływ na wytrzymałość na zginanie, początkową sztywność obrotową oraz wpływ tej sztywności na ugięcie poziome budynku wielokondygnacyjnego.

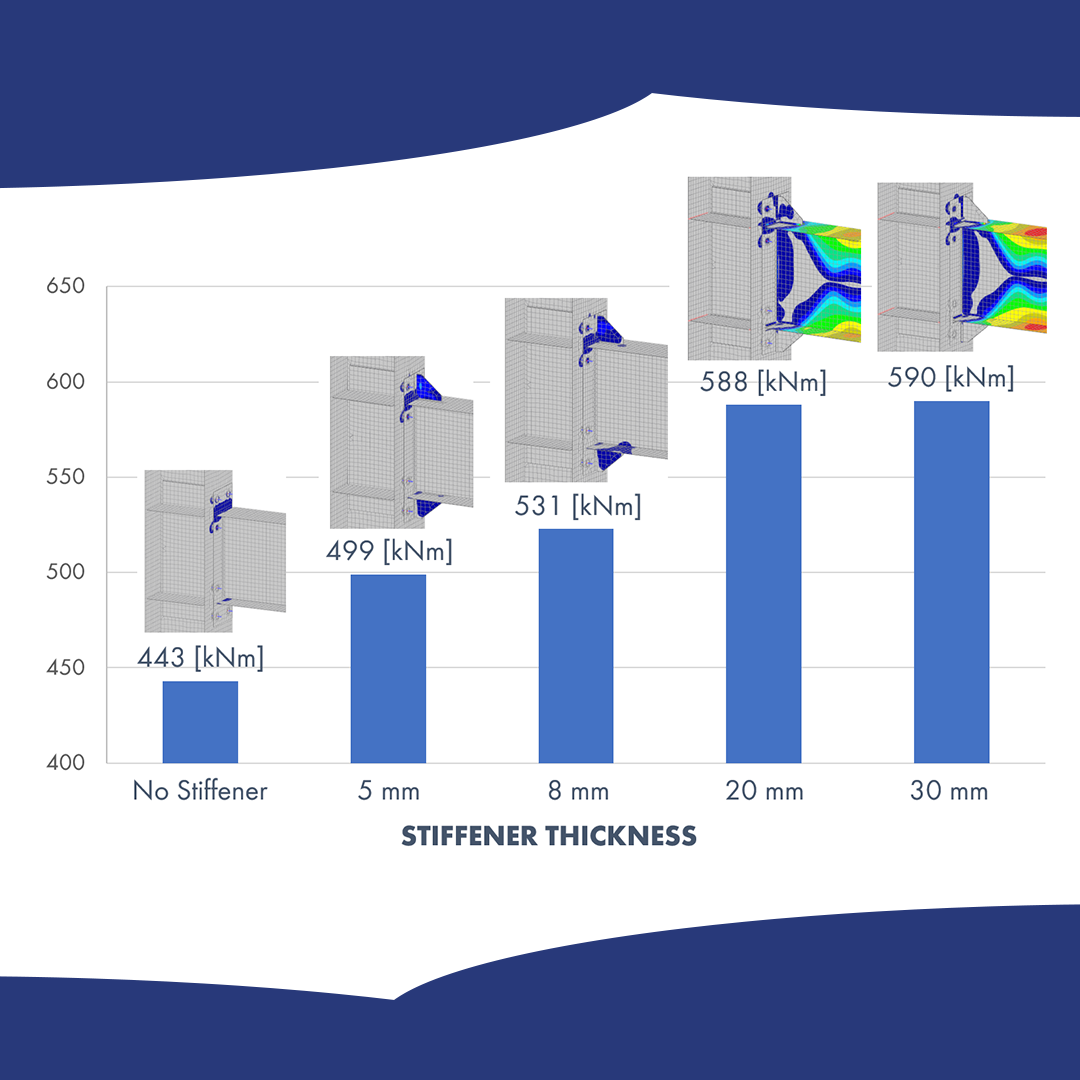

📊 Z porównania nośności na zginanie widać, że dodane usztywnienie zwiększyło nośność, w tym przykładzie, o 12% do 33%, w zależności od wybranej grubości. Co ciekawe, elementy usztywniające o grubości większej niż 20 mm nie zwiększają dodatkowo nośności na zginanie. Dzieje się tak, ponieważ najsłabszą częścią połączenia staje się belka, jak pokazano na rozkładzie odkształceń plastycznych.
📊 Zauważalny jest również wpływ na początkową sztywność na zginanie. Jednak wszystkie warianty, zwłaszcza te z usztywnieniami, są stosunkowo zbliżone do klasyfikacji sztywnej, dlatego wpływ na odkształcenie poziome budynku wielokondygnacyjnego nie jest tak znaczny.
