🔩 Assemblage par platine d’about raidie boulonné : Influence de l’épaisseur du raidisseur
👉 Comparons l’influence des différentes configurations de raidisseurs supplémentaires dans un tel assemblage à l’aide du logiciel RFEM par #DlubalSoftware. La première variante est une platine d’about sans raidisseur. Les autres variantes diffèrent par l’épaisseur de raidisseur choisie. L’impact sur la résistance au moment, la rigidité en rotation initiale et l’effet de cette rigidité sur la flèche horizontale d’un bâtiment à plusieurs étages sont examinés.

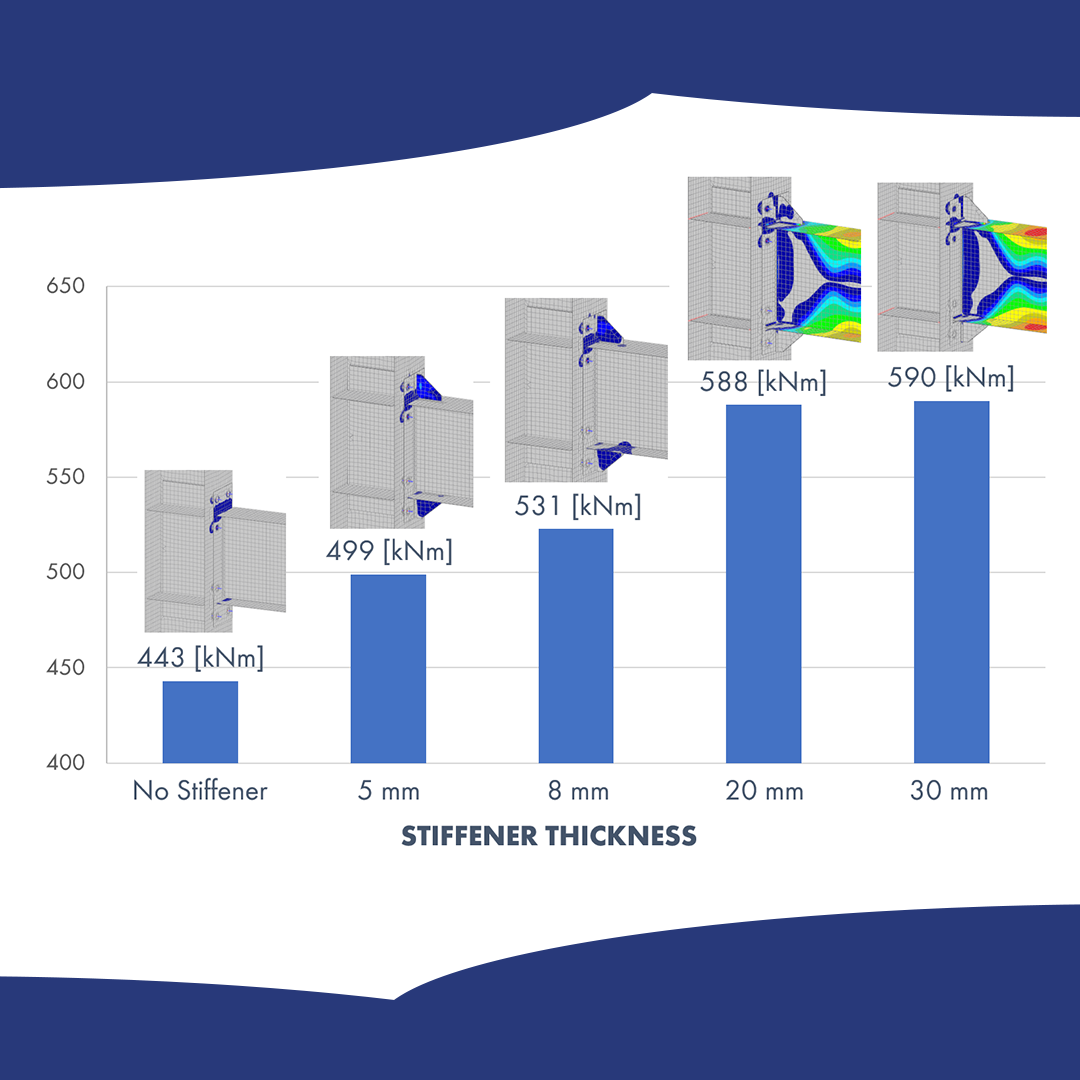

📊 Dans cet exemple, la comparaison des moments résistants met en évidence que le raidisseur ajouté a augmenté la résistance de 12 % à 33 %, selon l’épaisseur choisie. Il est intéressant de noter que les raidisseurs de plus de 20 mm d’épaisseur n’augmentent pas davantage la résistance au moment. En effet, la partie la plus faible de l’assemblage devient la poutre, comme l’indique la distribution des déformations plastiques.
📊 L’effet sur la rigidité en flexion initiale est également perceptible. Cependant, toutes les variantes, en particulier celles avec des raidisseurs, sont relativement proches d’une classification rigide, de sorte que l’impact sur la déformation horizontale du bâtiment de plusieurs étages n’est pas aussi important.
