Módulo adicional para RSTAB 8
DYNAM Pro – Equivalent Loads

En DYNAM Pro - Equivalent Loads, puede realizar análisis sísmicos con análisis del espectro de respuesta multipunto. Puede crear los espectros de respuesta necesarios para ello de conformidad con las normas o definidos por el usuario. A partir de esto, se generan las fuerzas estáticas equivalentes.

Extensión del módulo RF-DYNAM Pro - Natural Vibrations para el análisis de cargas estáticas usando el análisis de espectros de respuesta multimodal

Total de artículos: 5

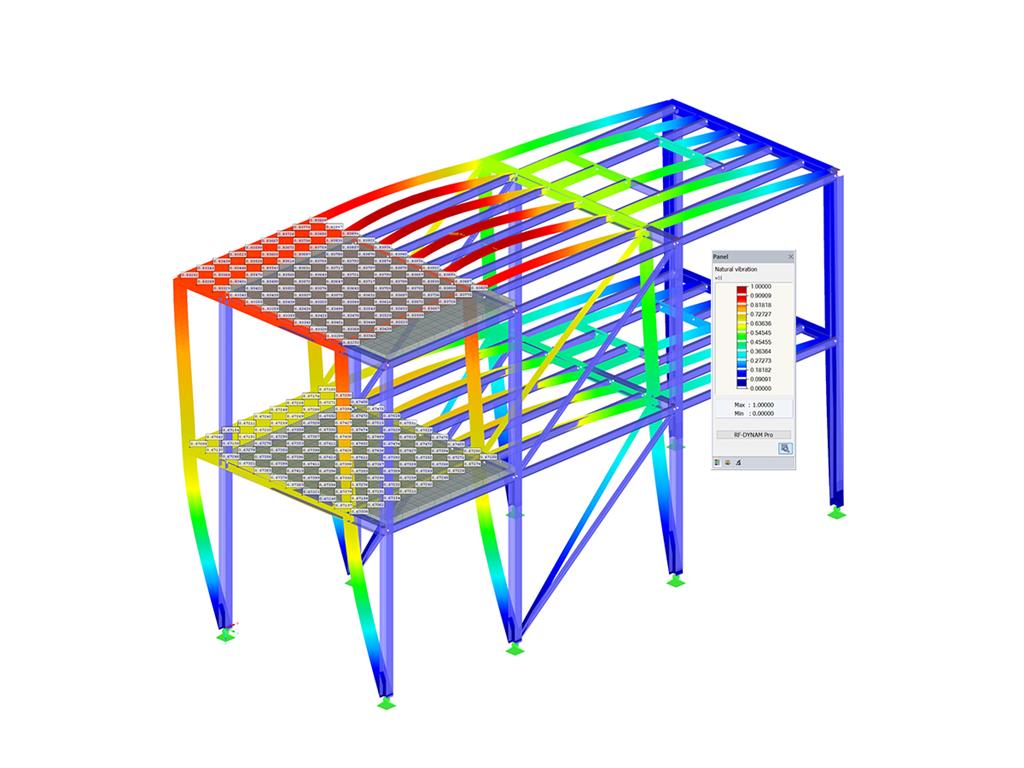

Módulo adicional RF-/DYNAM Pro - Equivalent Loads para RFEM/RSTAB | Generación de cargas sísmicas equivalentes

Análisis del espectro de respuesta en RFEM según ASCE 7-16

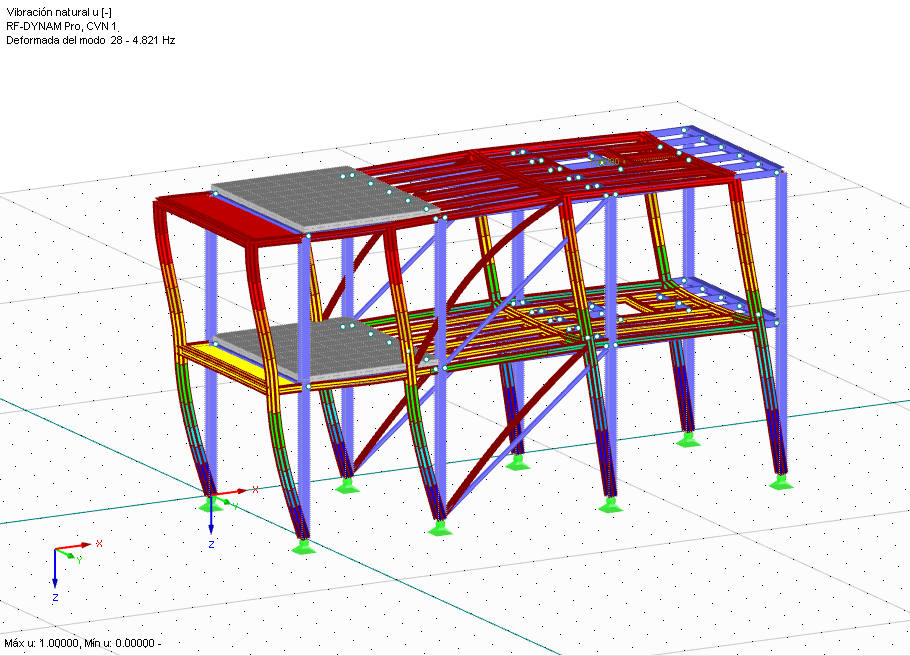

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Características

Espectros de respuesta según diferentes normas
Están implantadas las normas siguientes:
- EN 1998-1: 2010 + A1:2013 (Unión Europea)
- DIN 4149:1981-04 (Alemania)
- DIN 4149:2005-04 (Alemania)
- IBC 2000 (Estados Unidos)
- IBC 2009-ASCE/SEI 7-05 (Estados Unidos)
- IBC 2012/15 - ASCE/SEI 7-10 (Estados Unidos)
- IBC 2018 - ASCE/SEI 7-16 (Estados Unidos)
- ÖNORM B 4015:2007-02 (Austria)
- NTC 2018 (Italia)
- NCSE-02 (España)
- SIA 261/1:2003 (Suiza)
- SIA 261/1:2014 (Suiza)
- SIA 261/1:2020 (Suiza)
- O.G. 23089 + OG 23390 (Turquía)
- SANS 10160-4 2010 (Sudáfrica)
- SBC 301:2007 (Arabia Saudí)
- GB 50011 - 2001 (China)
- GB 50011 - 2010 (China)
- NBC 2015 (Canadá)
- DTR BC 2-48 (Argelia)
- DTR RPA99 (Argelia)
- CFE Sismo 08 (México)
- CIRSOC 103 (Argentina)
- NSR - 10 (Colombia)
- IS 1893:2002 (India)
- AS1170.4 (Australia)
- NCh 433 1996 (Chile)
Están disponibles los Anejos Nacionales siguientes según EN 1998-1:
- DIN EN 1998-1/NA:2011-01 (Alemania)
- ÖNORM EN 1991-1-1:2011-09 (Austria)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Bélgica)
- ČSN EN 1998-1/NA:2007 (República Checa)
- NF EN 1998-1-1/NA:2014-09 (Francia)
- UNI-EN 1991-1-1/NA:2007 (Italia)
- NP EN 1998-1/NA:2009 (Portugal)
- SR EN 1998-1/NA:2004 (Rumanía)
- STN EN 1998-1/NA:2008 (Eslovaquia)
- SIST EN 1998-1: 2005/A101:2006 (Eslovenia)
- CYS EN 1998-1/NA:2004 (Chipre)
- NA según BS EN 1998-1: 2004:2008 (Reino Unido)
- NS-EN 1998-1: 2004 + A1: 2013/NA:2014 (Noruega)
Espectros de respuesta definidos por el usuario
Aproximación de los espectros de respuesta relacionados con la dirección
Las deformadas de los modos relevantes para el espectro de respuesta se pueden seleccionar manual o automáticamente (se puede aplicar la regla del 5% del Eurocódigo 8)
Las cargas estáticas equivalentes generadas se exportan a casos de carga, por separado para cada contribución modal y separadas para cada dirección
Combinaciones de resultados por superposición modal (regla SRSS (raíz cuadrada de la suma de los cuadrados) y regla CQC (Combinación Cuadrática Completa) y superposición de dirección (regla SRSS o regla del 100%/30%)
Se pueden mostrar los resultados con signos basados en el modo propio dominante

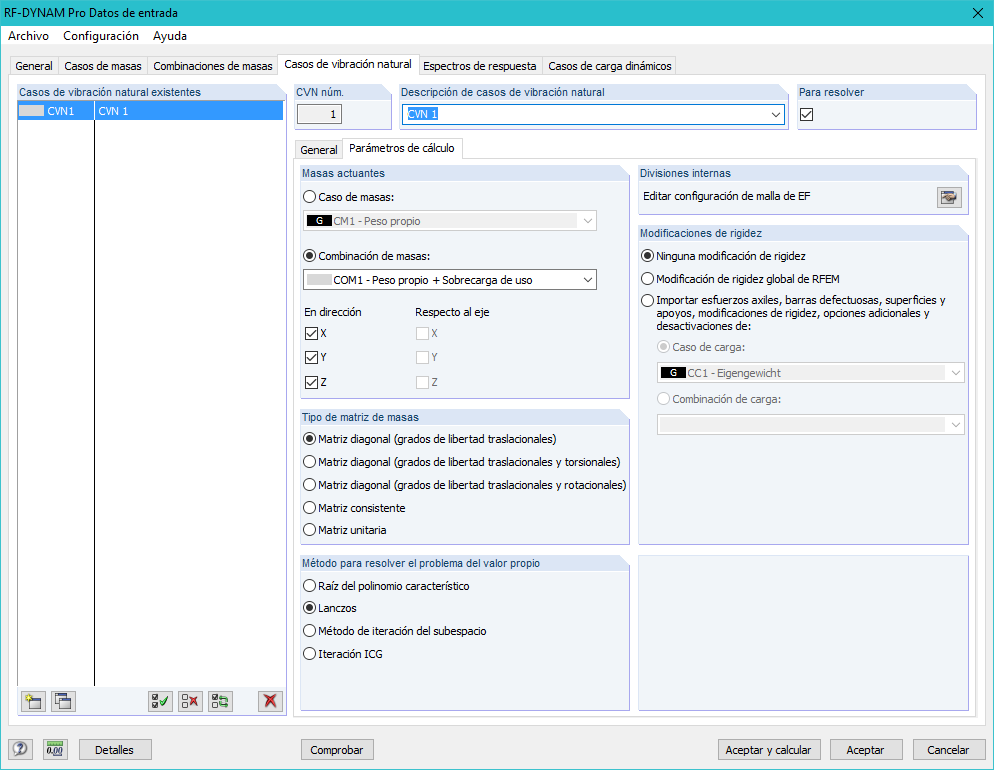

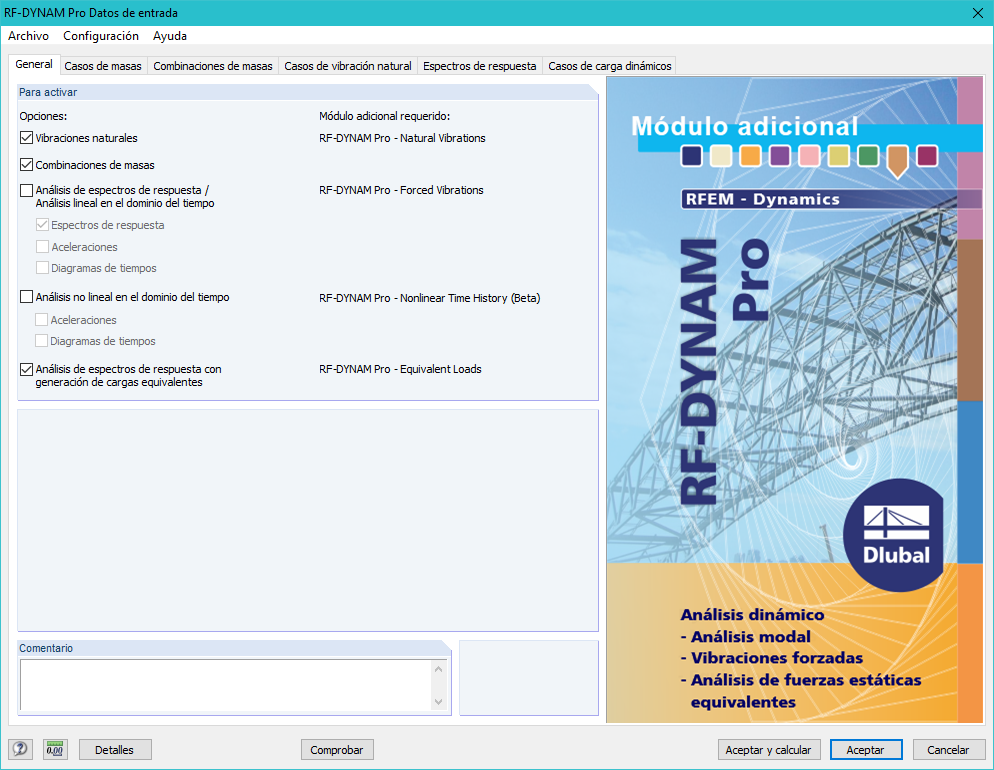

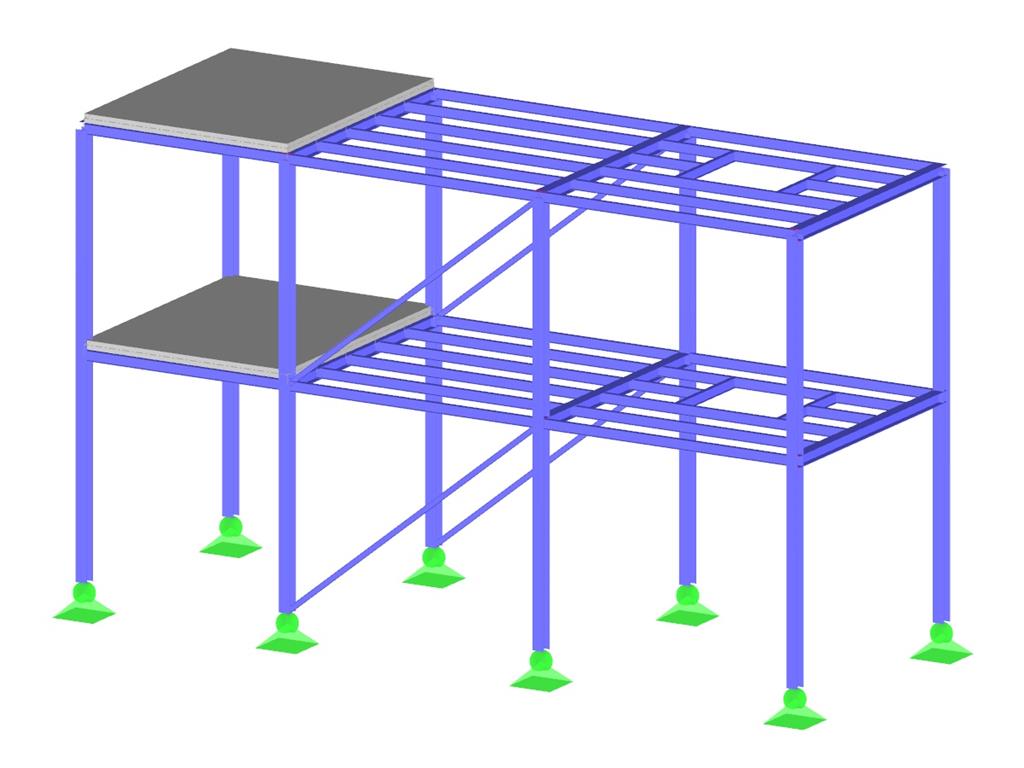

RF-/DYNAM Pro - Equivalent Loads | Entrada

Los parámetros de entrada de datos relevantes para las normas seleccionadas son sugeridos por el programa de acuerdo con las reglas. Además, se tiene la posibilidad de introducir los espectros de respuesta manualmente. Los casos de carga dinámicos definen en qué dirección actúan los espectros de respuesta y qué valores propios de la estructura son relevantes para los análisis.

RF-/DYNAM Pro - Equivalent Loads | Cálculo

Las cargas estáticas equivalentes se generan por separado para cada valor propio y dirección de excitación relevantes. Éstas se exportan a casos de cargas estáticas y se realiza un análisis estático lineal en RFEM/RSTAB.

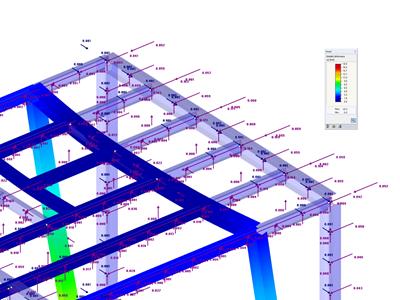

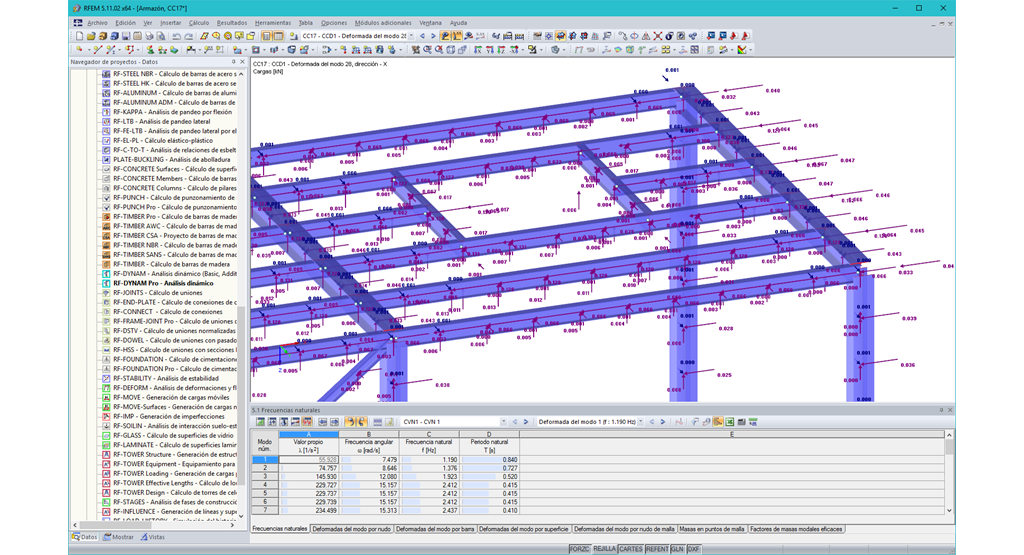

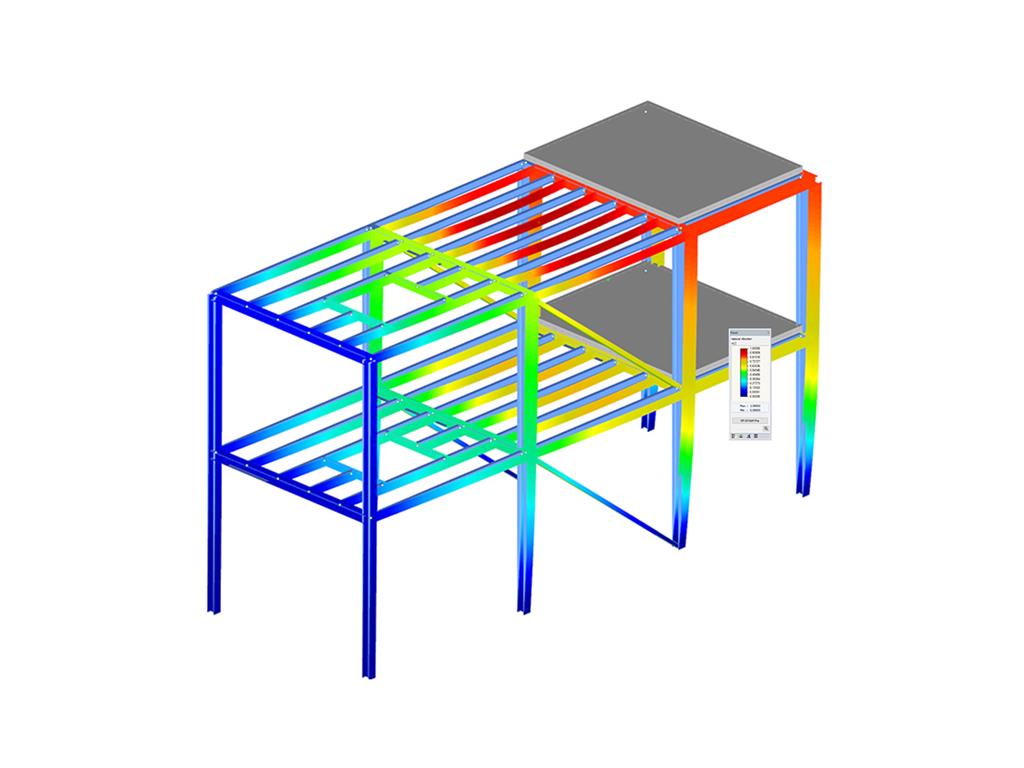

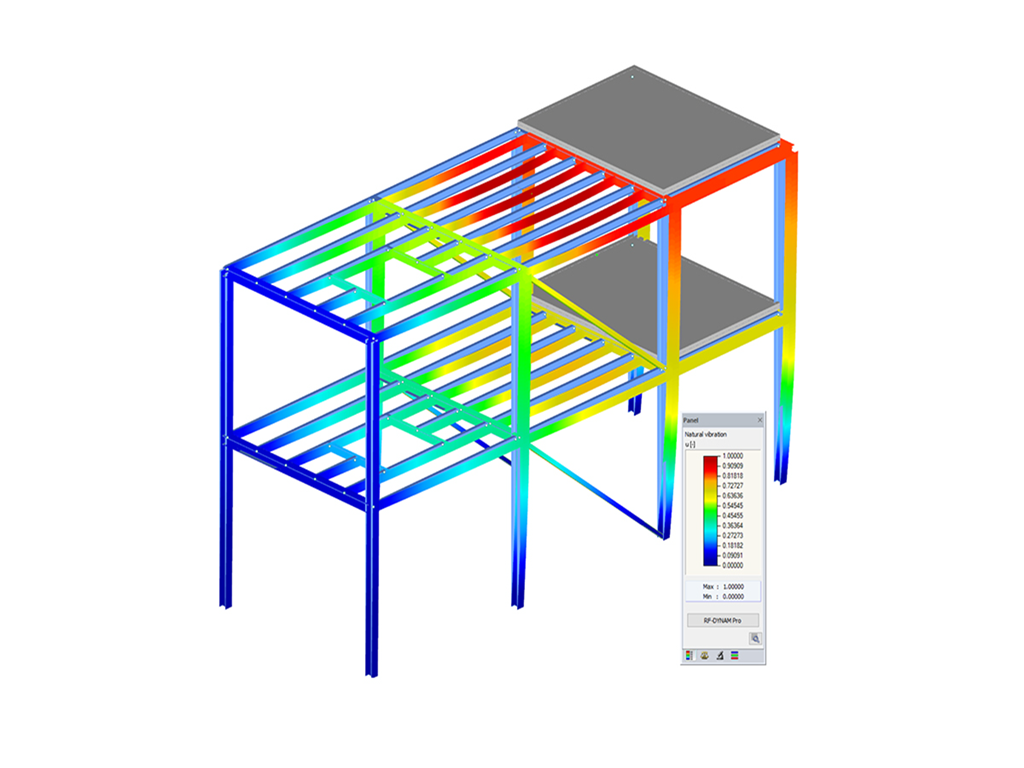

Cargas equivalentes de los modos de vibración

RF-/DYNAM Pro - Equivalent Loads | Resultados

El cálculo del análisis de carga equivalente genera casos de carga y combinaciones de resultados. Los casos de carga incluyen las cargas equivalentes generadas, que posteriormente se superponen en las combinaciones de resultados. Primero, las contribuciones modales se superponen con la regla SRSS o CQC. Es posible obtener los resultados con signos basados en la forma del modo dominante.

Posteriormente, los componentes direccionales de las acciones sísmicas se combinan con el SRSS o la regla del 100%/30%.

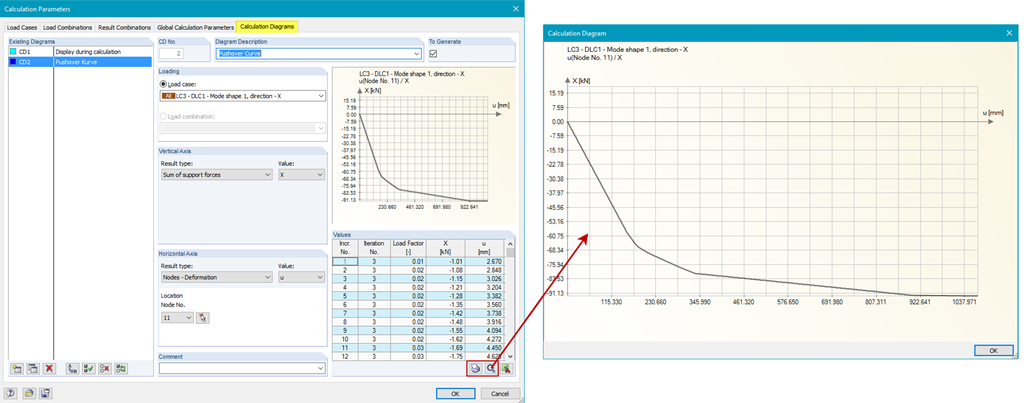

Visualización de una curva de capacidad en los diagramas de cálculo en RF-DYNAM Pro

Método del empuje incremental ("pushover") en RFEM

En RFEM es posible determinar curvas de capacidad (también llamadas curvas de pushover) y exportarlas a Excel.

Con el módulo adicional RF-DYNAM Pro - Equivalent Loads es posible generar automáticamente una distribución de carga acorde a a la distribución de la forma del modo y exportarla como un caso de carga a RFEM 5.
