Module additionnel pour RSTAB 8

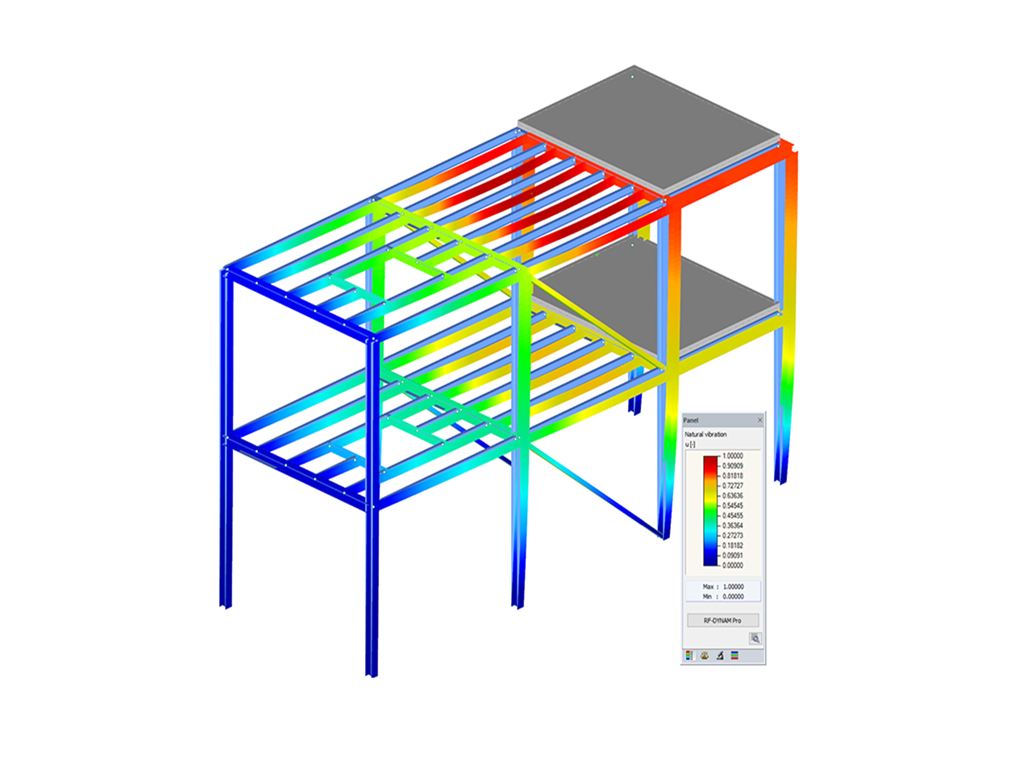

DYNAM Pro - Equivalent Loads

DYNAM Pro - Equivalent Loads effectue l'analyse sismique à l'aide de l'analyse du spectre de réponse multimodal. Die dazu benötigten Spektren können Sie normenkonform oder benutzerdefiniert erstellen. À partir de cette définition, les forces statiques équivalentes sont générées.

Extension du module RF-DYNAM Pro - Natural Vibrations pour l'analyse de charge statique à l'aide de l'analyse de spectre de réponse multimodal

Nombre total d'articles : 5

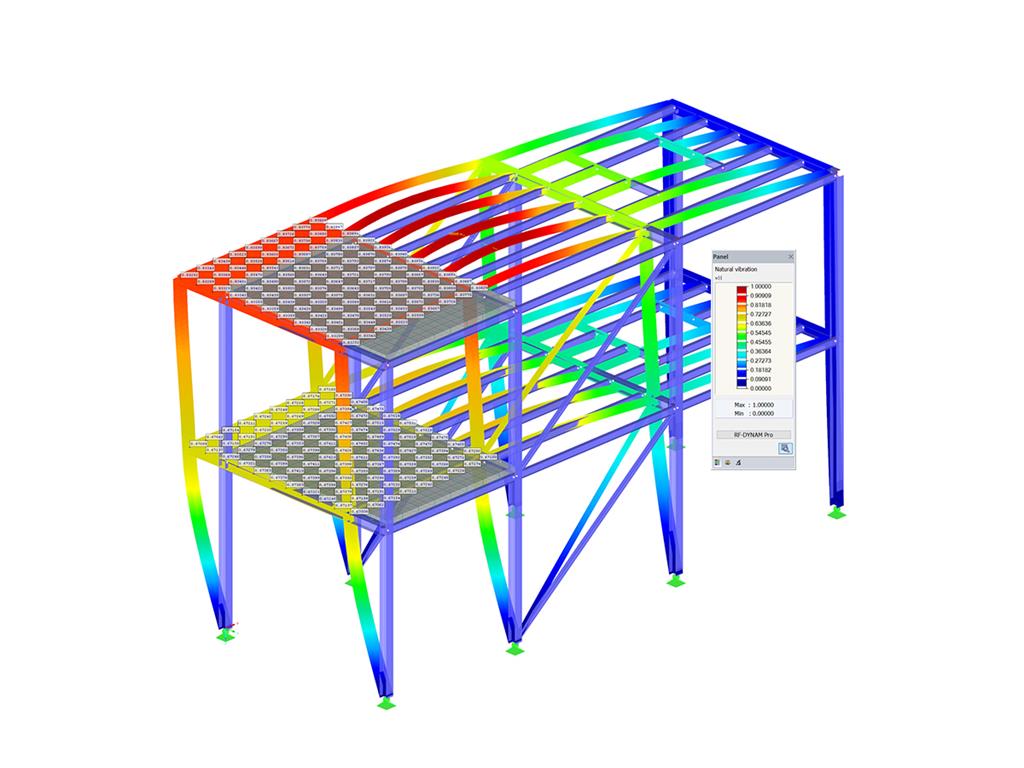

Module additionnel RF-/DYNAM Pro - Equivalent Loads pour RFEM/RSTAB | Génération de charges sismiques équivalentes

Analyse du spectre de réponse dans RFEM selon ASCE 7-16

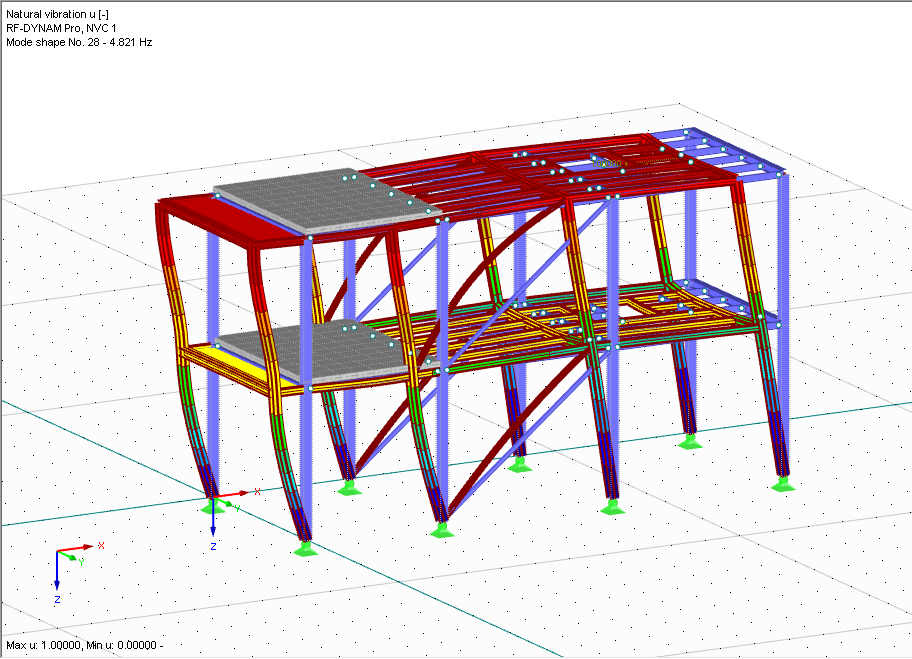

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Fonctionnalités

Spectres de réponse selon de nombreuses normes
Les normes suivantes sont disponibles :
- EN 1998-1:2010 + A1:2013 (Union Européenne)
- DIN 4149:1981-04 (Allemagne)
- DIN 4149:2005-04 (Allemagne)
- IBC 2000 (États-Unis)
- IBC 2009-ASCE/SEI 7-05 (USA)
- IBC 2012/15 - ASCE/SEI 7-10 (USA)
- IBC 2018 - ASCE / SEI 7-16 (USA)
- ÖNORM B 4015:2007-02 (Autriche)
- NTC 2018 (Italie)
- NCSE-02 (Espagne)
- SIA 261/1:2003 (Suisse)
- SIA 261/1:2014 (Suisse)
- SIA 261/1:2020 (Suisse)
- O.G. 23089 + O.G. 23390 (Turquie)
- SANS 10160‑4 2010 (Afrique du Sud)
- SBC 301:2007 (Arabie saoudite)
- GB 50011 - 2001 (Chine)
- GB 50011 - 2010 (Chine)
- NBC 2015 (Canada)
- DTR B C 2-48 (Algérie)
- DTR RPA99 (Algérie)
- CFE Sismo 08 (Mexique)
- CIRSOC 103 (Argentine)
- NSR - 10 (Colombie)
- IS 1893:2002 (Inde)
- AS1170.4 (Australie)
- NCh 433 1996 (Chili)
Les Annexes Nationales suivantes selon l'EN 1998-1 sont disponibles :
- DIN EN 1998-1/NA:2011-01 (Allemagne)
- ÖNORM EN 1991-1-1:2011-09 (Autriche)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgique)
- ČSN EN 1998-1/NA:2007 (République tchèque)
- NF EN 1998-1-1/NA:2014-09 (France)
- UNI-EN 1991-1-1/NA:2007 (Italie)
- NP EN 1998-1/NA:2009 (Portugal)
- SR EN 1998-1/NA:2004 (Roumanie)
- STN EN 1998-1/NA:2008 (Slovaquie)
- SIST EN 1998-1:2005/A101:2006 (Slovénie)
- CYS EN 1998-1/NA:2004 (Chypre)
- NA to BS EN 1998-1:2004:2008 (Royaume-Uni)
- NS-EN 1998-1:2004+A1:2013/NA:2014 (Norvège)
Spectres de réponse définis par l'utilisateur
Application du spectre de réponse en fonction de la direction
Sélection manuelle ou automatique des modes propres appropriés pour les spectres de réponse (règle des 5% de l'EC 8 applicable)
Les charges statiques équivalentes générées sont exportées dans des cas de charge de manière individuelle pour chaque mode et pour chaque direction
Combinaisons de résultats par superposition modale (règle SRSS et CQC) et superposition directionnelle (règle SRSS ou des 100 %/30 %)
Les résultats avec un signe basés sur le mode propre dominant peuvent être affichés

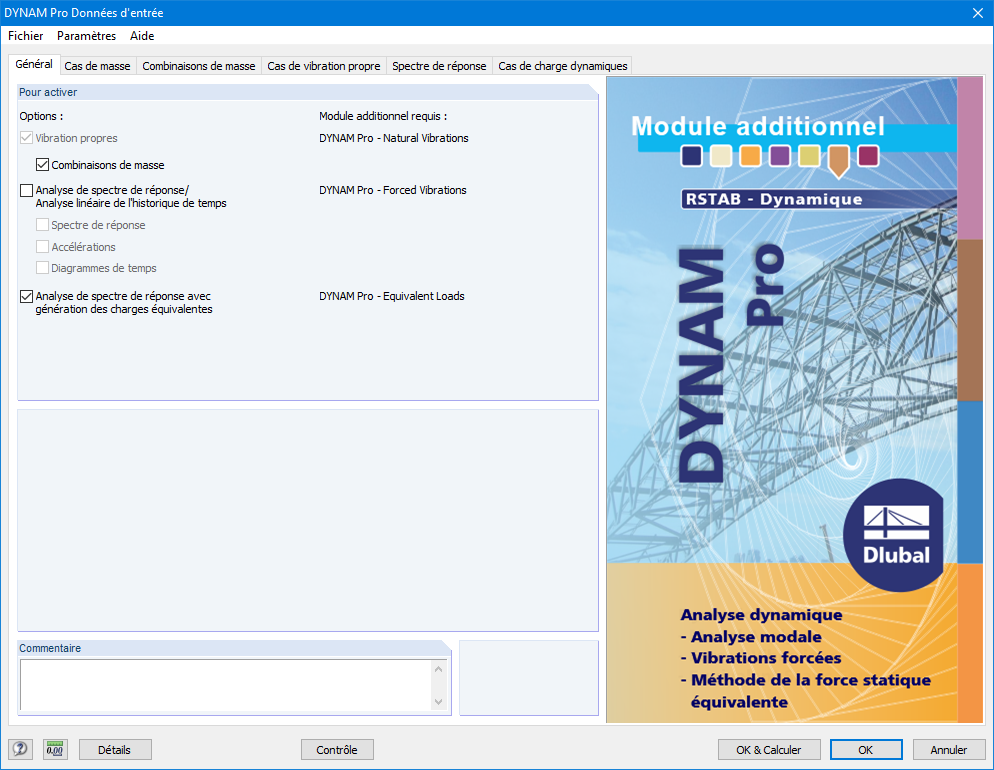

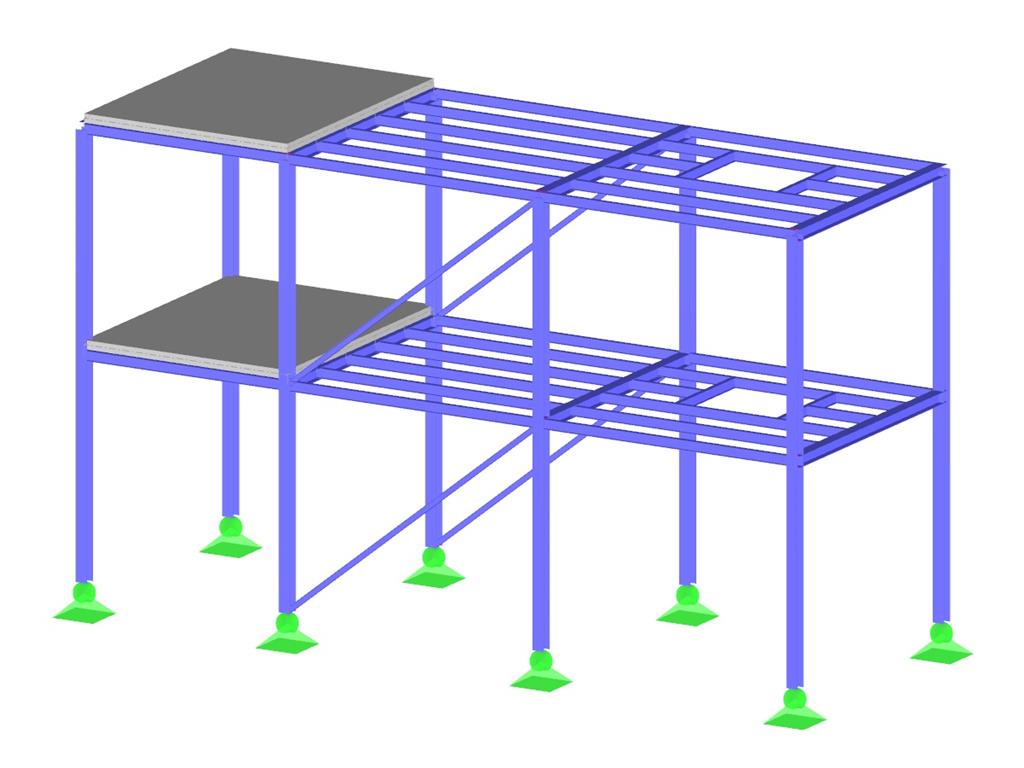

RF-/DYNAM Pro - Equivalent Loads | Données d'entrée

Les paramètres d'entrée pertinents pour les normes sélectionnées sont suggérés par le logiciel conformément aux règles. Il est également possible d'entrer manuellement les spectres de réponse. Les cas de charge dynamiques définissent la direction des effets du spectre de réponse et les valeurs propres de la structure pertinentes pour l'analyse.

RF-/DYNAM Pro - Equivalent Loads | Calcul

Les charges statiques équivalentes sont générées séparément pour chaque mode propre et direction d'excitation pertinente. Elles sont exportées vers les cas de charge statiques pour que l'analyse statique linéaire soit effectuée dans RFEM/RSTAB.

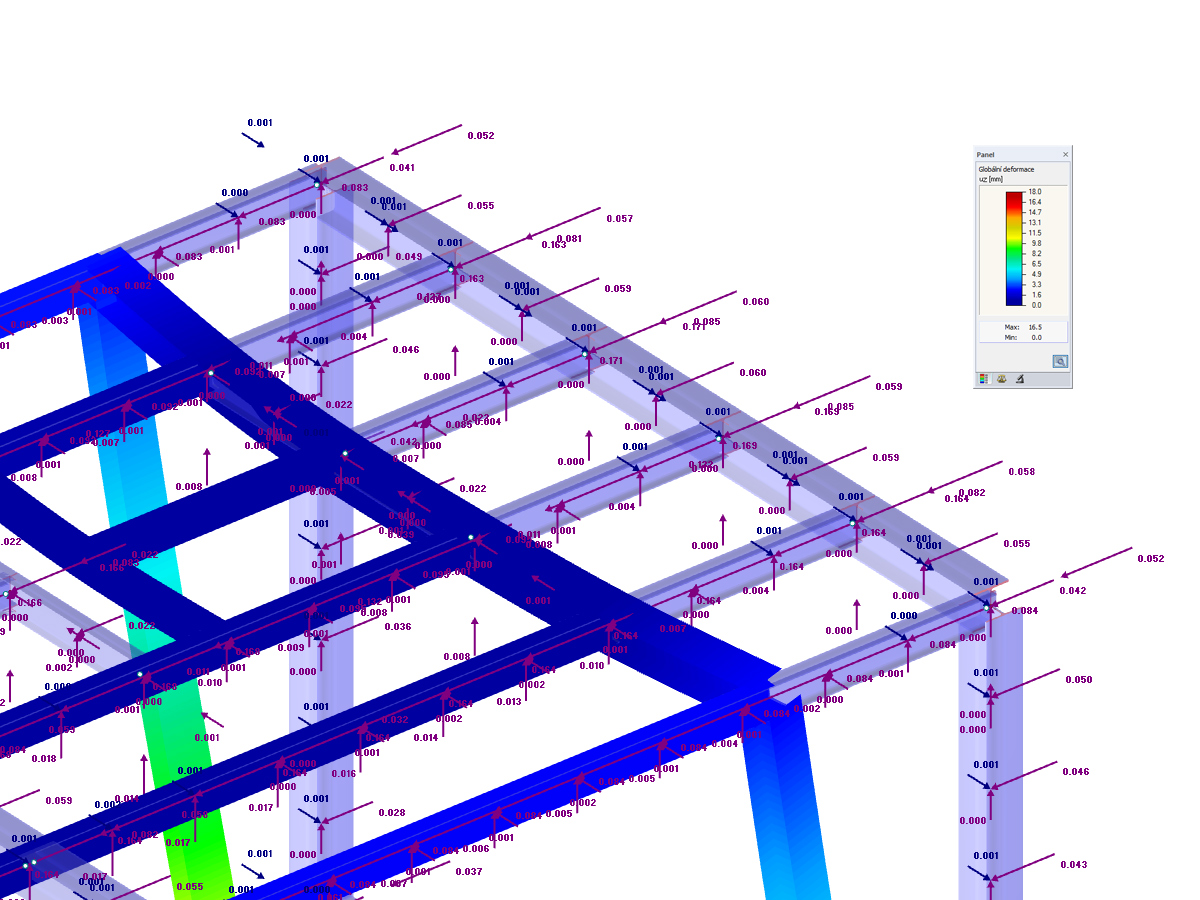

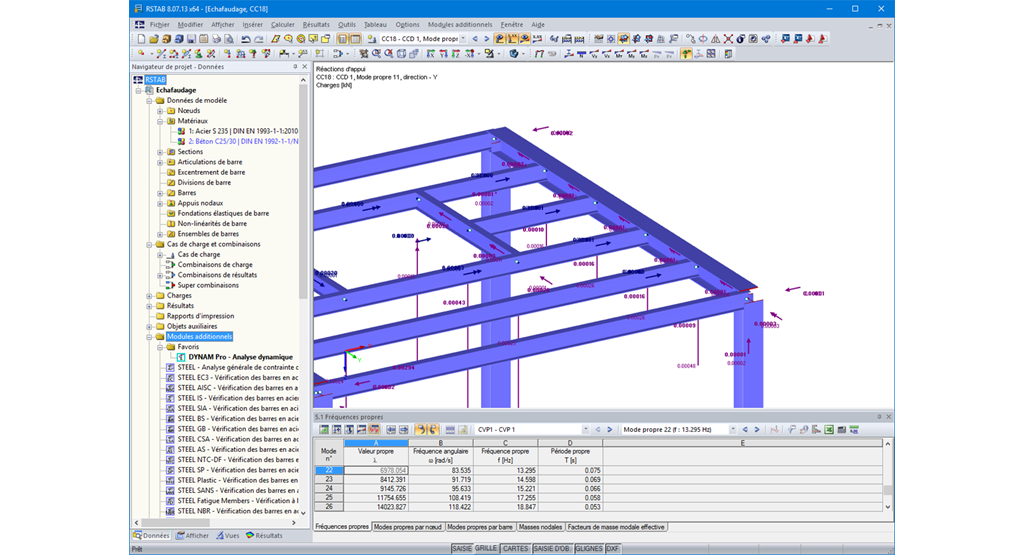

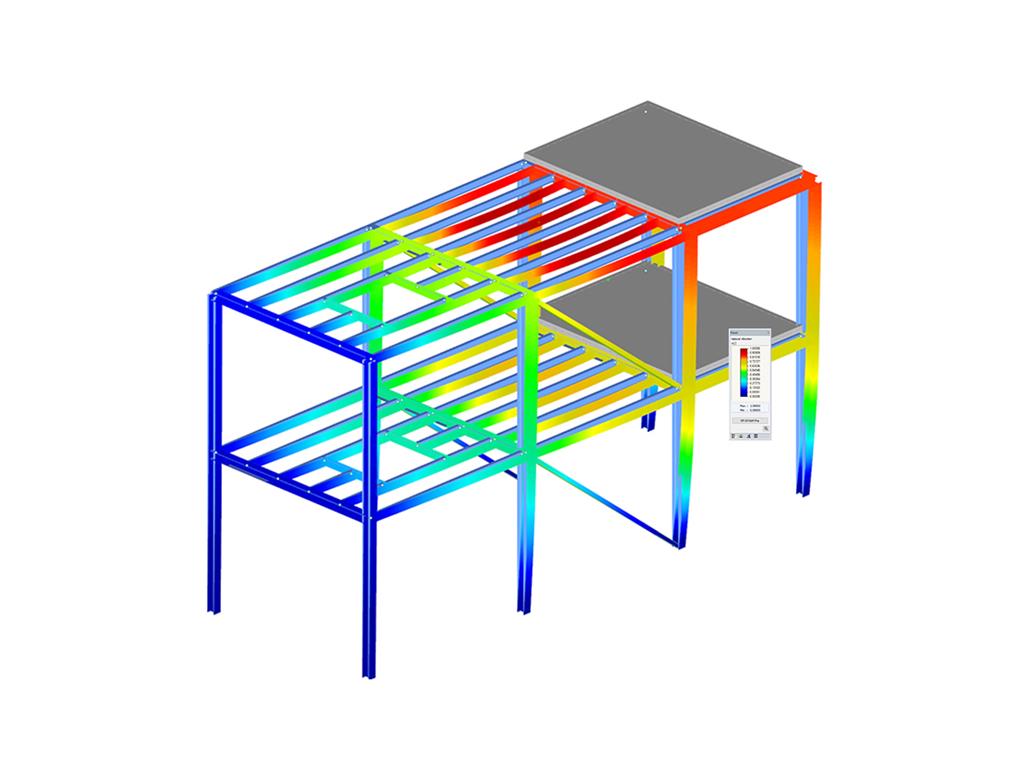

Charges équivalentes pour un mode propre

RF-/DYNAM Pro - Equivalent Loads | résultats

Le calcul de l'analyse de charge équivalente génère des cas de charge et des combinaisons de résultats. Les cas de charge incluent les charges équivalentes générées, qui sont ensuite superposées dans les combinaisons de résultats. Les réponses modales sont tout d'abord superposées avec les règles de combinaison modale SRSS ou CQC. Des résultats avec signe à l'aide du mode propre déterminant sont envisageables.

Les composants directionnels des actions sismiques sont ensuite combinés soit avec la règle SRSS soit avec la règle 100%/30%.

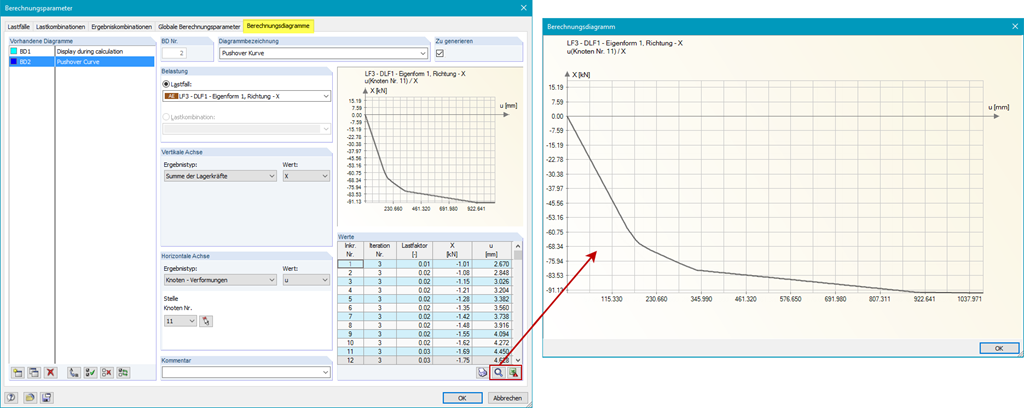

Affichage d'une courbe de transfert dans les diagrammes de calcul de RF-DYNAM Pro

Analyse pushover dans RFEM

RFEM permet de déterminer les courbes pushover (aussi appelée courbe de capacité) et de les exporter vers Excel.

Avec le module RF-DYNAM Pro - Equivalent Loads, il est possible de générer une répartition de charge automatique selon un mode propre et de l'exporter comme un cas de charge RFEM.
