modulo aggiuntivo RSTAB 8
DYNAM Pro - Equivalent Loads

DYNAM Pro - Equivalent Loads esegue l'analisi sismica utilizzando l'analisi con spettro di risposta multimodale. Die dazu benötigten Spektren können Sie normenkonform oder benutzerdefiniert erstellen. Da questo, si generano le forze statiche equivalenti.

Estensione del modulo RF-DYNAM Pro - Natural Vibrations per la generazione dei carichi statici con l'analisi modale con spettro di risposta

Totale voci: 5

modulo aggiuntivo RF-/DYNAM Pro - Equivalent Loads per RFEM/RSTAB | Generazione di carichi sismici equivalenti

Analisi con spettro di risposta in RFEM secondo ASCE 7-16

Ermittlung der maximalen Horizontallasten und Vertikallasten zur Berechnung des Stabilitätskoeffizienten

Caratteristiche

Spettri di risposta secondo diverse norme
Vengono implementate le seguente norme:
- EN 1998-1:2010 + A1:2013 ((Unione Europea)
- DIN 4149:1981-04 (Germania)
- DIN 4149:2005-04 (Germania)
- IBC 2000 (USA)
- IBC 2009-ASCE/SEI 7-05 (USA)
- IBC 2012/15 - ASCE/SEI 7-10 (USA)
- IBC 2018 - ASCE/SEI 7-16 (USA)
- ÖNORM B 4015:2007-02 (Austria)
- NTC 2018 (Italia)
- NCSE-02 (Spagna)
- SIA 261/1:2003 (Svizzera)
- SIA 261/1:2014 (Svizzera)
- SIA 261/1: 2020 (Svizzera)
- O.G. 23089 + OG 23390 (Turchia)
- SANS 10160-4 2010 (Sud Africa)
- SBC 301:2007 (Arabia Saudita)
- GB 50011 - 2001 (Cina)
- GB 50011 - 2010 (Cina)
- NBC 2015 (Canada)
- DTR BC 2-48 (Algeria)
- DTR RPA99 (Algeria)
- CFE Sismo 08 (Messico)
- CIRSOC 103 (Argentina)
- NSR - 10 (Colombia)
- IS 1893:2002 (India)
- AS1170.4 (Australia)
- NCh 433 1996 (Cile)
Sono disponibili le seguenti Appendici Nazionali secondo EN 1998-1:
- DIN EN 1998-1/NA:2011-01 (Germania)
- ÖNORM EN 1991-1-1:2011-09 (Austria)
- NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgio)
- ČSN EN 1998-1/NA:2007 (Repubblica Ceca)
- NF EN 1998-1-1/NA:2014-09 (Francia)
- UNI-EN 1991-1-1/NA:2007 (Italia)
- NP EN 1998-1/NA:2009 (Portogallo)
- RS EN 1998-1/NA:2004 (Romania)
- STN EN 1998-1/NA:2008 (Slovacchia)
- SIST EN 1998-1:2005/A101:2006 (Slovenia)
- CYS EN 1998-1/NA:2004 (Cipro)
- NA secondo BS EN 1998-1:2004:2008 (Regno Unito)
- NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norvegia)
Spettri di risposta definiti dall'utente
Approccio agli spettri di risposta in funzione della direzione
Selezione manuale o automatica delle forme modali pertinenti per gli spettri di risposta (possibilità di applicazione della regola del 5% dell'EC 8)
I carichi statici equivalenti generati vengono esportati nei casi di carico, separatamente per ciascun contributo modale e separati per ciascuna direzione
Combinazioni di risultati tramite sovrapposizione modale (regola SRSS e CQC) e sovrapposizione di direzioni (regola SRSS o 100%/30%)
È possibile visualizzare i risultati con segno basati sull'automodalità dominante

RF-/DYNAM Pro - Equivalent Loads | Input

I parametri di input rilevanti per le norme selezionate sono suggeriti dal programma secondo le regole. Inoltre, è possibile inserire gli spettri di risposta manualmente. I casi di carico dinamici definiscono in quale direzione gli spettri di risposta agiscono e quali autovalori della struttura sono rilevanti per l'analisi.

RF-/DYNAM Pro - Equivalent Loads | Calcolo

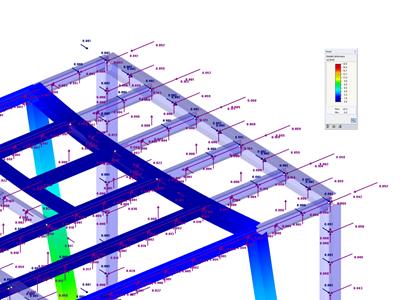

I carichi statici equivalenti sono generati separatamente per ogni autovalore e direzione di eccitazione. Sono esportati in casi di carico statici e un'analisi statica lineare viene eseguita da RFEM/RSTAB.

RF-/DYNAM Pro - Equivalent Loads | Risultati

Il calcolo dell'analisi del carico equivalente genera casi di carico e combinazioni di risultati. I casi di carico includono i carichi equivalenti generati, che sono successivamente sovrapposti nelle combinazioni di risultati. Innanzitutto, i contributi modali sono sovrapposti con la regola SRSS o CQC. Sono possibili risultati con segno basati sulla forma modale dominante.

Successivamente, le componenti direzionali delle azioni sismiche sono combinate con la regola SRSS o 100%/30%.

Visualizzazione di una curva pushover nei diagrammi di calcolo in RF-DYNAM Pro

Analisi pushover in RFEM

In RFEM, è possibile determinare le curve di pushover (chiamate anche curve di capacità) ed esportarle in Excel.

Con il modulo aggiuntivo RF-DYNAM Pro - Equivalent Loads, è possibile generare automaticamente la distribuzione del carico secondo una forma modale ed esportarla come caso di carico in RFEM.
