Programa independiente CRANEWAY

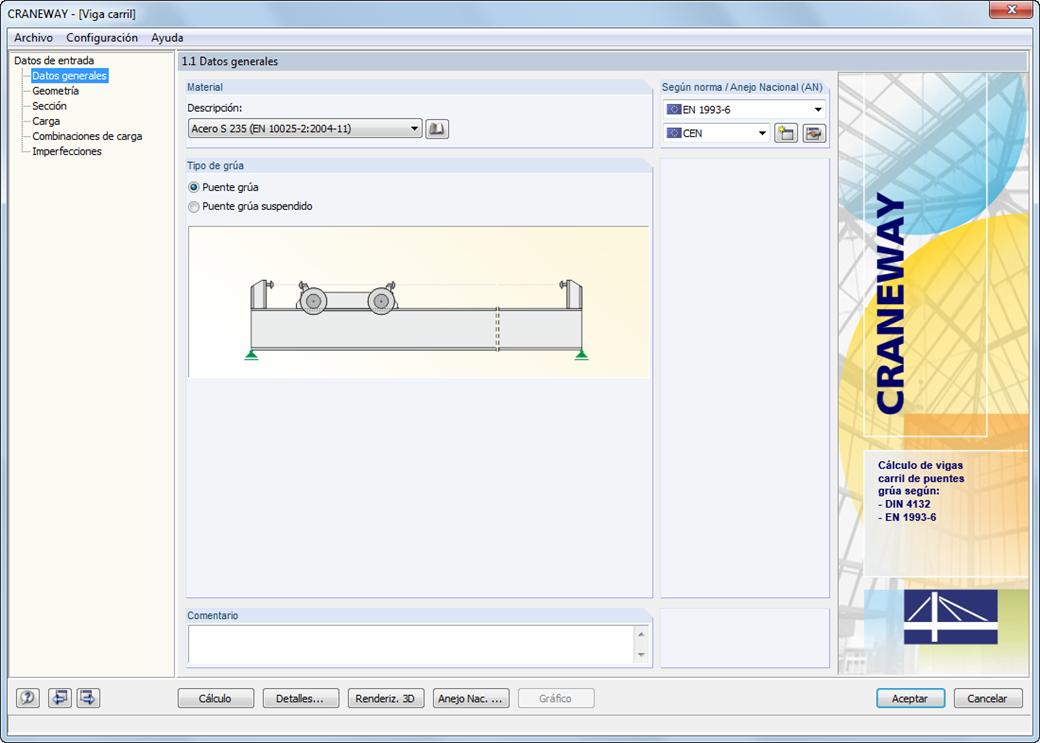

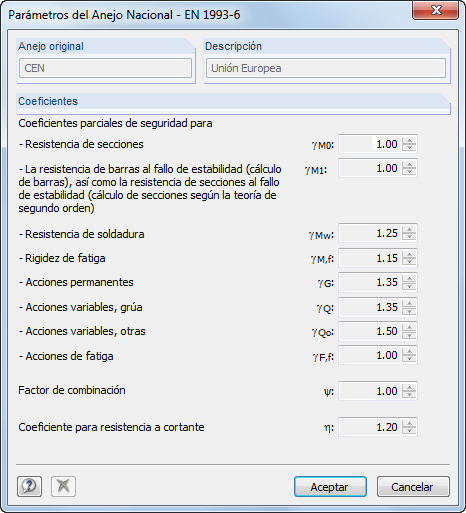

Los datos de geometría, material, sección, acciones e imperfecciones se introducen en ventanas de entrada claramente organizadas:

Geometría

• Entrada de datos rápida y cómoda
• Definición de condiciones de apoyo basadas en varios tipos de apoyo (articulado, móvil articulado, rígido y definido por el usuario, así como lateral en el ala superior o inferior)
• Especificación opcional de la coacción al alabeo
• Disposición variable de rigidizadores de apoyos rígidos y deformables
• Posibilidad de insertar articulaciones

Secciones de CRANEWAY

• Secciones laminadas en I (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-AA, HL, HE-M, HE, HD, HP, IPB-S, IPB-SB, W, UB, UC y otras secciones según AISC, ARBED, British Steel, Gost, TU, JIS, YB, GB y otras) combinable con un rigidizador de sección en el ala superior (angulares o perfiles en U) así como con un carril (SA, SF) o empalme con dimensiones definidas por el usuario
• Secciones en I asimétricas (tipo IU) también combinables con rigidizadores en el ala superior, así como con carril o empalme

Acciones

Es posible considerar las acciones de hasta tres grúas operadas simultáneamente. Simplemente puede seleccionar una grúa estándar de la biblioteca. También puede introducir los datos manualmente:

• Número de grúas y ejes de grúa (máximo 20 ejes por grúa), distancias entre ejes, posición de los topes de grúa
• Clasificación en clases de daño con factores dinámicos editables según EN 1993-6, y en clases de elevación y categorías de exposición según DIN 4132
• Cargas por rueda verticales y horizontales del peso propio, carga del polipasto, fuerzas de masa del accionamiento, así como cargas de sesgo
• Carga axial en la dirección de la marcha así como fuerzas de tope con excentricidades definidas por el usuario
• Cargas secundarias permanentes y variables con excentricidades definidas por el usuario

Imperfecciones

• La carga de imperfección se aplica de acuerdo con el primer modo de vibración natural, ya sea de forma idéntica para todas las combinaciones de carga que se van a calcular, o individualmente para cada combinación de carga, ya que las formas de los modos pueden variar según la carga.
• Herramientas convenientes disponibles para escalar las deformadas del modo (determinación de la altura de la inclinación y contraflecha).

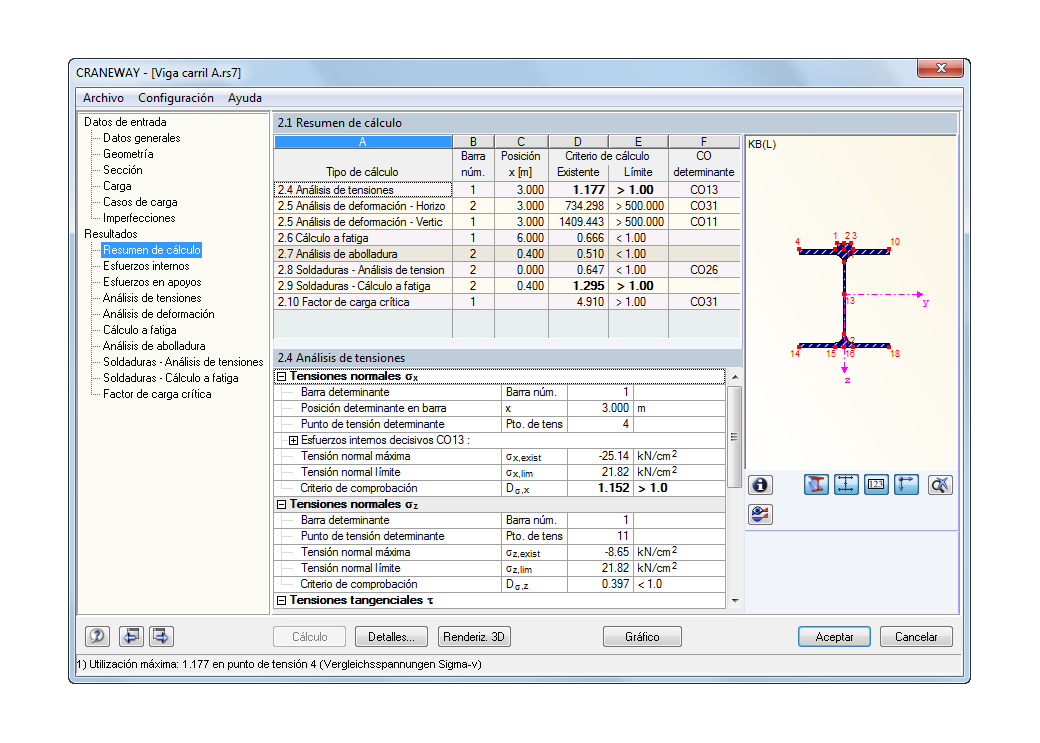

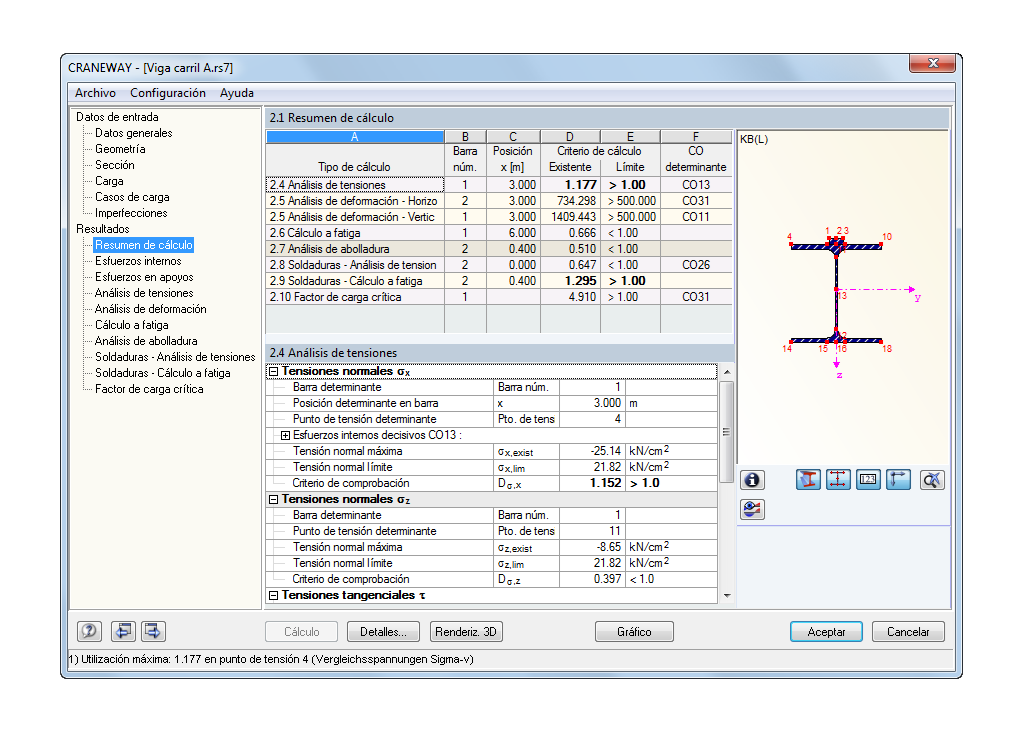

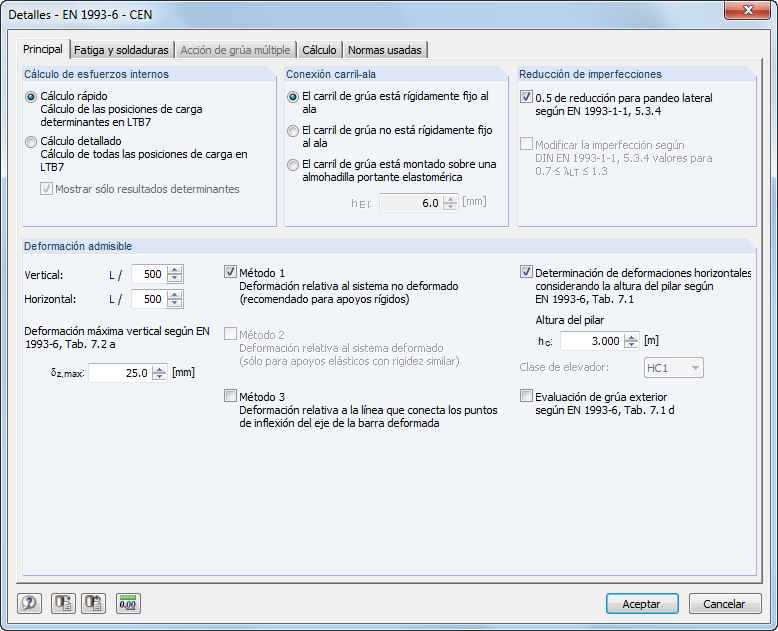

Todos los resultados están organizados en ventanas de resultados ordenadas por diferentes temas. Los valores de diseño están ilustrados en el gráfico de la sección transversal correspondiente. Los detalles del diseño cubren todos los valores intermedios.

Análisis general de tensiones

CRANEWAY realiza el análisis general de tensiones de una viga para grúa calculando las tensiones existentes y comparándolas con los límites de tensión normal, límite de tensión cortante y límite de tensiones equivalentes. Las soldaduras también están sujetas al análisis general de tensiones con respecto a los esfuerzos cortantes paralelos y verticales y su superposición.

Cálculo a fatiga

El diseño de fatiga se realiza para hasta tres grúas operando al mismo tiempo, basado en el concepto de tensión nominal según EN 1993-1-9. En el caso del diseño por fatiga según la norma DIN 4132, se registra una curva de tensiones de los pasajes de grúas para cada punto de tensión y se evalúa según el método de Rainflow.

Análisis de pandeo

El análisis de pandeo considera la introducción local de cargas de ruedas según las normas EN 1993-6 o DIN 18800-3.

Deformación

El análisis de deformación se realiza por separado para las direcciones vertical y horizontal. Los desplazamientos relacionados disponibles se comparan con los valores permisibles. Puede especificar las relaciones de deformación permitidas individualmente en los parámetros de cálculo.

Análisis de pandeo lateral

El análisis de pandeo lateral-torsional se realiza de acuerdo con el análisis de segundo orden para el pandeo torsional considerando imperfecciones. El análisis general de tensiones debe cumplirse con el factor de carga crítico mayor que 1,00. Como resultado, CRANEWAY muestra el coeficiente de carga crítica correspondiente para todas las combinaciones de carga del análisis de tensiones.

Esfuerzos en apoyos

El programa determina todas las fuerzas de apoyo sobre la base de las cargas características, incluyendo factores dinámicos.
