Estado límite de servicio
Cálculo de acero | Estado límite de servicio | Funciones
- Cálculo de deflexiones y comparación con valores límite normativos o ajustados manualmente
- Consideración de contra-flechas en el cálculo de deflexiones
- Posibilidad de diferentes valores límite según el tipo de situación de dimensionamiento
- Ajuste manual de longitudes de referencia y segmentación según dirección
- Cálculo de deflexiones con respecto al sistema inicial o al sistema deformado
- Otras verificaciones detalladas según la norma de diseño elegida (por ejemplo, limitación de la respiración del alma según EN 1993-2)
- Salida gráfica de resultados integrada en RFEM/RSTAB, por ejemplo, utilización del valor límite o deformación o pandeo
- Integración completa de la salida en el informe de impresión de RFEM/RSTAB
Cálculo de acero | Estado de servicio | Entrada
En RFEM/RSTAB, tiene la opción de generar y luego calcular las combinaciones de carga o de resultado necesarias para el estado límite de servicio. Estos estados de diseño se seleccionan en el complemento Diseño de acero para la comprobación de deflexión. En consecuencia, los valores de deformación calculados se determinan en cada punto del barra o superficie según el alzado y el sistema de referencia introducidos. Finalmente, puede comparar estos valores de deformación con los valores límite.

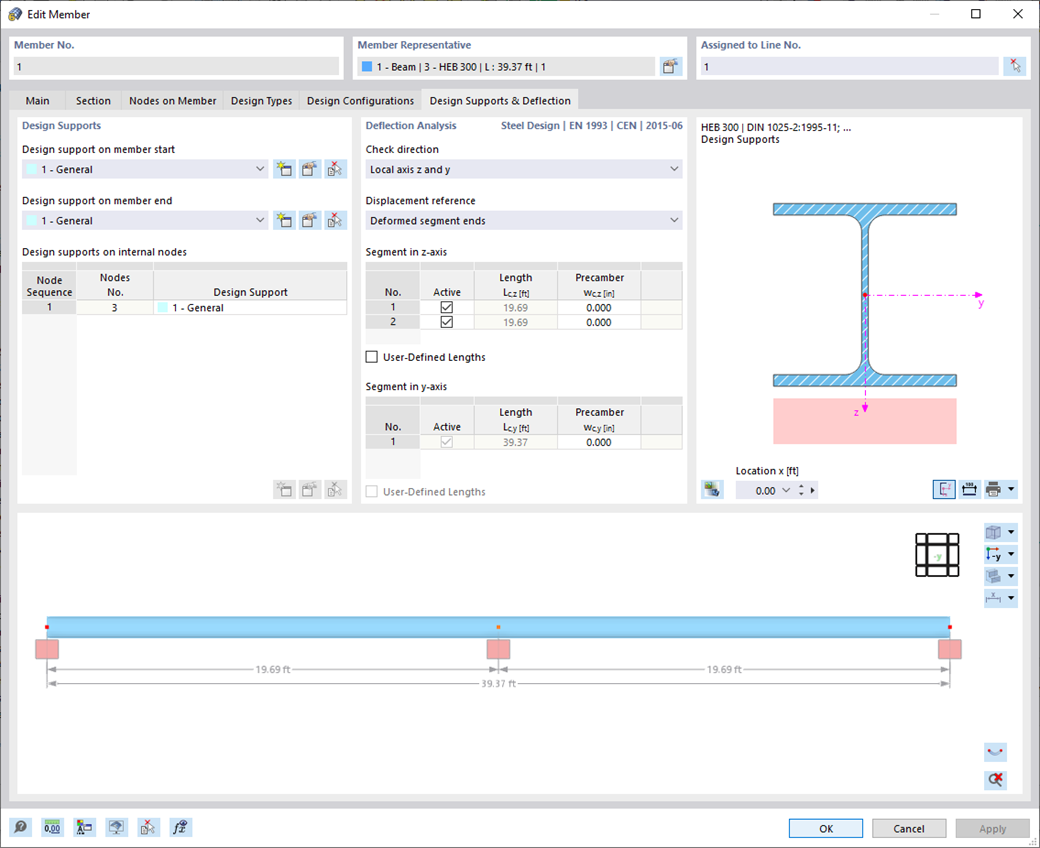

¿Lo sabías? Puede ajustar el valor límite que debe cumplirse para la deformación individualmente para cada componente en las configuraciones de servicio. Como valor límite permitido, define la deformación máxima en función de la longitud de referencia. Mediante la definición de apoyos de diseño, puede segmentar los componentes, de modo que para cada dirección de comprobación se pueda determinar automáticamente la longitud de referencia correspondiente.
Además, según la posición de los apoyos de diseño asignados, se realiza automáticamente la distinción entre vigas y voladizos, de manera que el valor límite se determina adecuadamente.
Cálculo de acero | Estados límite de servicio | Resultados
Puede encontrar las verificaciones de servicio en las tablas de resultados del complemento Dimensionamiento de Acero. Puede mostrar los resultados de las verificaciones con todos los detalles en cualquier punto de las barras o superficies dimensionadas. Además, tiene a su disposición gráficos con la evolución de los resultados de las utilizaciones. Así obtendrá una buena visión general.
Además, puede integrar todas las tablas de resultados y gráficos como parte de los resultados del dimensionamiento de acero en el informe global de RFEM/RSTAB. Las figuras de deformación de la estructura completa se pueden presentar y documentar como parte de la funcionalidad de RFEM/RSTAB, independientemente del complemento.
-
