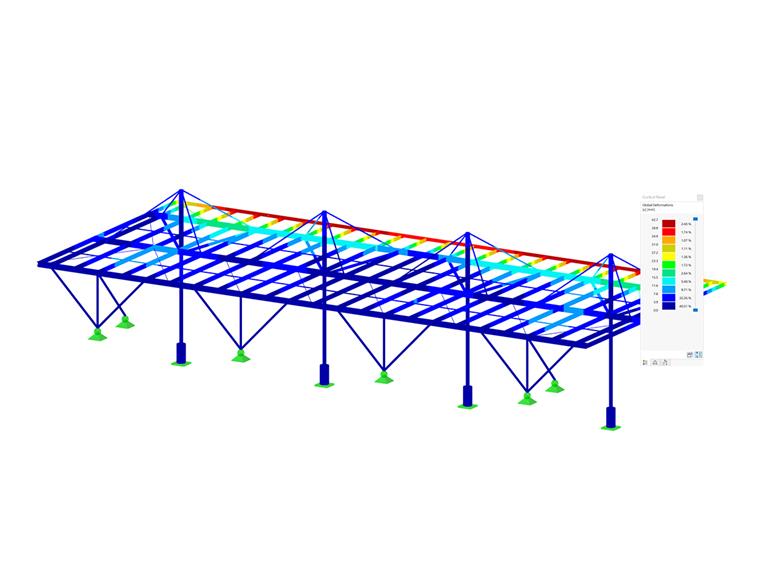

RFEM 6 / RSTAB 9 | Cálculo de acero

Cuando se coloca una losa de hormigón sobre el ala superior, su efecto es como un apoyo lateral (construcción mixta), y se evita un problema de estabilidad de pandeo torsional. Si hay una distribución negativa del momento flector, el ala inferior está sometida a compresión y el ala superior está sometida a tracción. Si el apoyo lateral dado por la rigidez del alma es insuficiente, el ángulo entre el ala inferior y la línea de intersección del alma es variable en este caso, de modo que existe la posibilidad de pandeo por distorsión para el ala inferior.

Con el complemento Cálculo de acero, puede diseñar componentes estructurales de acero en caso de incendio utilizando los métodos de cálculo simples según el Eurocódigo 3. La temperatura del componente en el momento de la verificación de diseño se puede determinar automáticamente según las curvas de temperatura-tiempo especificadas en la norma. Además de considerar un revestimiento para la protección contra incendios, también es posible tener en cuenta las propiedades beneficiosas de la galvanización en caliente.

El Steel Joist Institute (SJI) desarrolló previamente tablas de viguetas virtuales para estimar las propiedades de la sección para viguetas de acero con alma abierta. Estas secciones de la viga virtual se caracterizan por ser vigas de ala ancha equivalentes que se aproximan mucho al área de la cuerda de la viga, al momento de inercia eficaz y al peso. Las viguetas virtuales también están disponibles en la base de datos de secciones de RFEM y RSTAB.

En el complemento Cálculo de acero puede aplicar un valor para secciones de perfiles conformados en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de la sección según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.

Ir al vídeo explicativo

El cálculo de barras de acero conformadas en frío según AISI S100-16/CSA S136-16 está disponible en RFEM 6. Se puede acceder al diseño seleccionando "AISC 360" o "CSA S16" como estándar en el complemento de diseño de acero. Entonces, se selecciona automáticamente "AISI S100" o "CSA S136" para el cálculo conformado en frío.

RFEM aplica el método de resistencia directa (DSM) para calcular la carga de pandeo elástico de la barra. El método de resistencia directa ofrece dos tipos de soluciones, numéricas (método de bandas finitas) y analíticas (especificación). La curva característica del FSM y las formas de pandeo se pueden ver en Secciones.

Las nuevas secciones de acero según el último CISC Handbook (12ª edición) están disponibles en RFEM 6. Las secciones se muestran en la biblioteca normalizada. En el filtro, seleccione "Canadá" para la región y "CISC 12" para la norma. Alternativamente, el nombre de la sección se puede ingresar directamente en el cuadro de búsqueda ubicado en la parte inferior del cuadro de diálogo.
