Verifica delle strutture di acciaio
}
Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?
Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.
Non vedo l'ora di sentirti!
Stato limite di esercizio
Verifica acciai | Stato limite di esercizio | Caratteristiche
- Calcolo delle deflessioni e confronto con i valori limite normativi o adattati manualmente
- Considerazione delle sopraelevazioni nel calcolo delle deflessioni
- Possibilità di diversi valori limite in base al tipo di situazione di progetto
- Adattamento manuale delle lunghezze di riferimento e segmentazione a seconda della direzione
- Calcolo delle deflessioni basato sul sistema iniziale o sul sistema deformato
- Ulteriori verifiche di dettaglio a seconda della normativa di progetto scelta (ad es. limitazione del "respiro" delle lamiere secondo EN 1993-2)
- Uscita grafica dei risultati integrata in RFEM/RSTAB, ad es. sfruttamento del valore limite o deformazione o flessione
- Integrazione completa dell’uscita nel rapporto di stampa di RFEM/RSTAB
Verifica acciaio | Stato limite di esercizio | Input
In RFEM/RSTAB avete la possibilità di generare e successivamente calcolare le combinazioni di carico o di risultato necessarie per lo stato limite di esercizio. Queste situazioni di verifica le selezionate nel modulo aggiuntivo Verifica Acciaio per la verifica dello spostamento. Di conseguenza, i valori di deformazione calcolati vengono determinati in base al camber inserito e al sistema di riferimento in ogni punto dell'asta o della superficie. Infine, è possibile confrontare questi valori di deformazione con i valori limite.

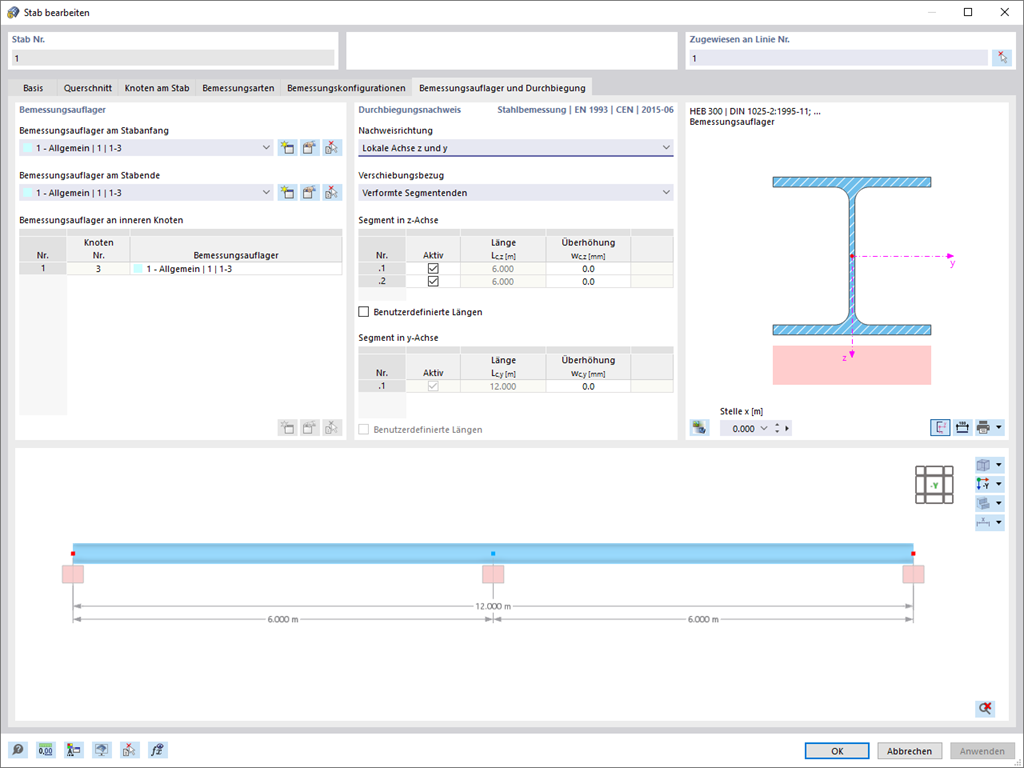

Lo sapevate? È possibile impostare il valore limite da rispettare per la deformazione individualmente per ogni componente nelle configurazioni di esercizio. Come valore limite consentito, si definisce la deformazione massima in funzione della lunghezza di riferimento. Stabilendo i giunti di verifica, è possibile segmentare i componenti, in modo tale che per ogni direzione di verifica la lunghezza di riferimento correlata venga determinata automaticamente.
In base alla posizione del giunto di verifica assegnato, viene inoltre effettuata automaticamente la distinzione tra travi e mensole, in modo che il valore limite venga determinato di conseguenza.
Progettazione di acciaio | Stato Limite di Esercizio | Risultati
Trovi i verifiche di esercizio nelle tabelle dei risultati del componente aggiuntivo Progettazione Acciaio. È possibile visualizzare i risultati delle verifiche in qualsiasi punto delle aste o superfici calcolate con tutti i dettagli. Inoltre, sono disponibili grafici con gli andamenti dei risultati delle utilizzazioni. In questo modo, hai una buona panoramica.
Inoltre, puoi integrare tutte le tabelle e i grafici dei risultati come parte dei risultati della progettazione acciaio nel protocollo di stampa globale di RFEM/RSTAB. Le figure di deformazione della struttura completa possono quindi essere visualizzate e documentate come parte della funzionalità di RFEM/RSTAB, indipendentemente dal componente aggiuntivo.
