État limite de service
Vérification de l’acier | État limite de service | Fonctionnalités
- Calcul des flèches et comparaison avec les valeurs limites normatives ou ajustées manuellement
- Considération d’une contre-flèche pour l’analyse des flèches
- Différentes valeurs limites sont possibles, selon le type de situation de projet
- Ajustement manuel des longueurs de référence et de la segmentation par direction
- Calcul des flèches liées à la structure initiale ou à la structure déformée
- Vérifications détaillées supplémentaires en fonction de la norme de calcul sélectionnée (par exemple, limitation de la respiration de l'âme selon l’EN 1993-2)

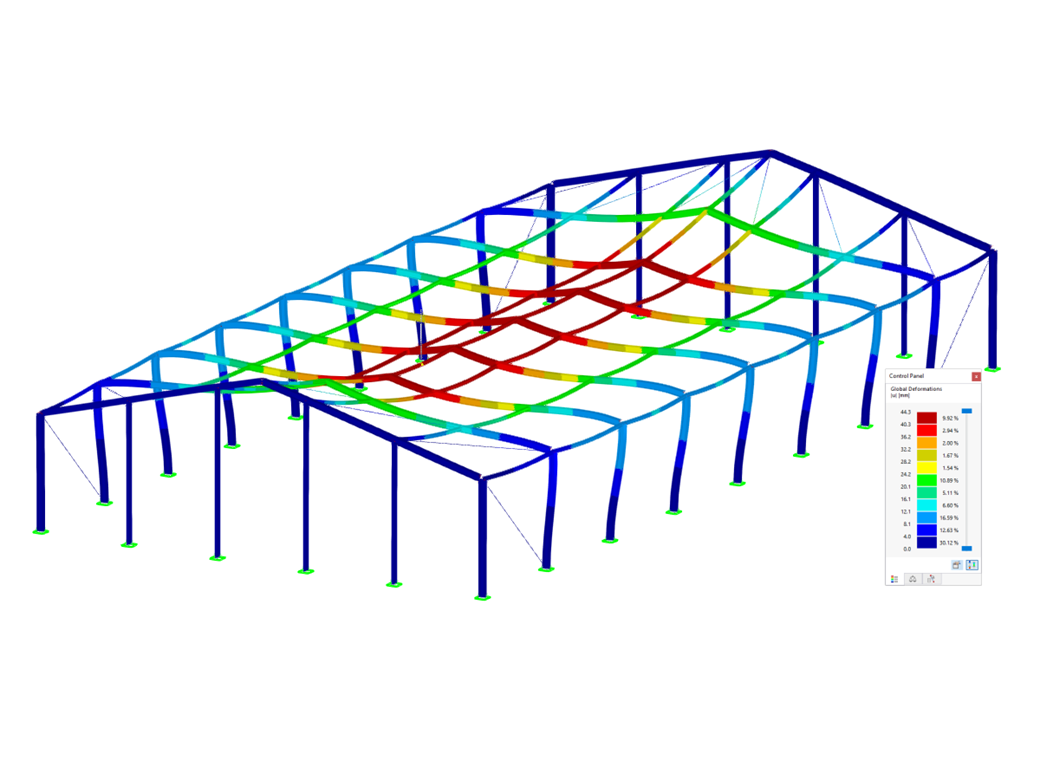

- Affichage graphique des résultats intégré dans RFEM/RSTAB, par exemple le rapport de calcul d'une valeur limite, une déformation ou une flèche
- Intégration complète des résultats dans le rapport d’impression de RFEM/RSTAB
Vérification de l’acier | État limite de service | Saisie
Dans RFEM/RSTAB, vous avez la possibilité de créer et de calculer les combinaisons de charges ou de résultats nécessaires pour l'état limite de service. Ces situations de dimensionnement sont choisies dans l'add-on Conception acier pour la vérification du fléchissement. En conséquence, les valeurs de déformation calculées sont déterminées à chaque point de la barre ou de la surface en fonction de la cambrure saisie et du système de référence. Enfin, vous pouvez comparer ces valeurs de déformation aux valeurs limites.

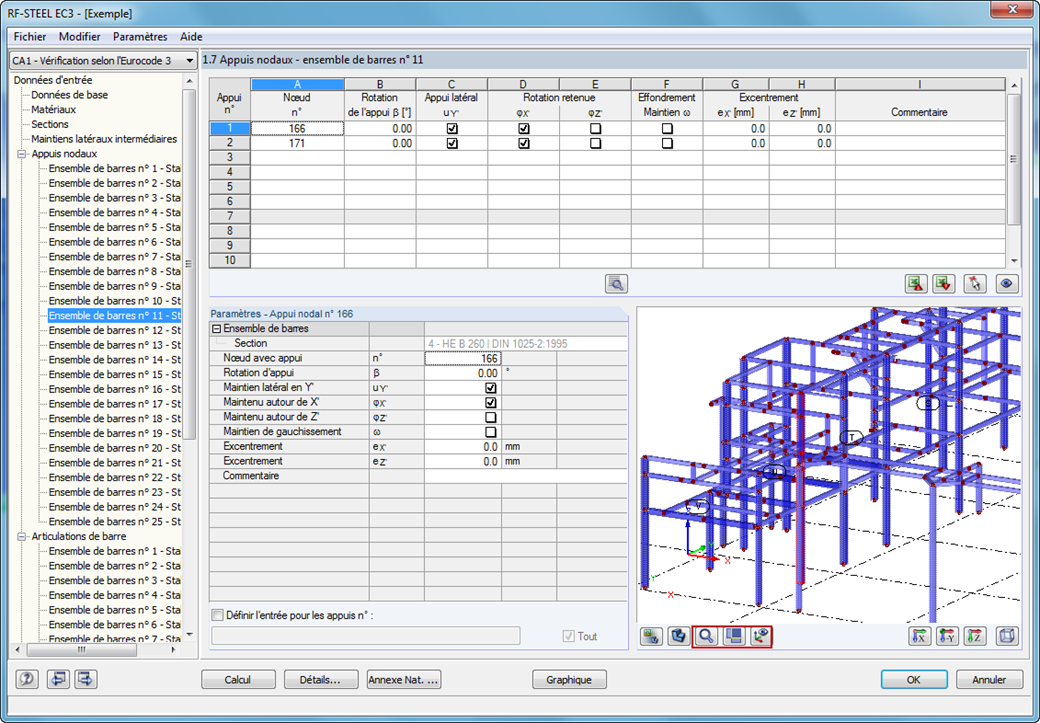

Le saviez-vous ? Vous pouvez définir individuellement la valeur limite de déformation à respecter pour chaque composant dans les configurations d’aptitude au service. En tant que valeur limite admissible, vous définissez la déformation maximale en fonction de la longueur de référence. En définissant des appuis de dimensionnement, vous pouvez segmenter les composants, de sorte que la longueur de référence associée pour chaque direction de vérification puisse être déterminée automatiquement.
En outre, en fonction de la position des appuis de dimensionnement affectés, la distinction entre poutres et consoles est automatiquement effectuée, de sorte que la valeur limite soit déterminée de manière appropriée.
Vérification de l’acier | État limite de service | Résultats

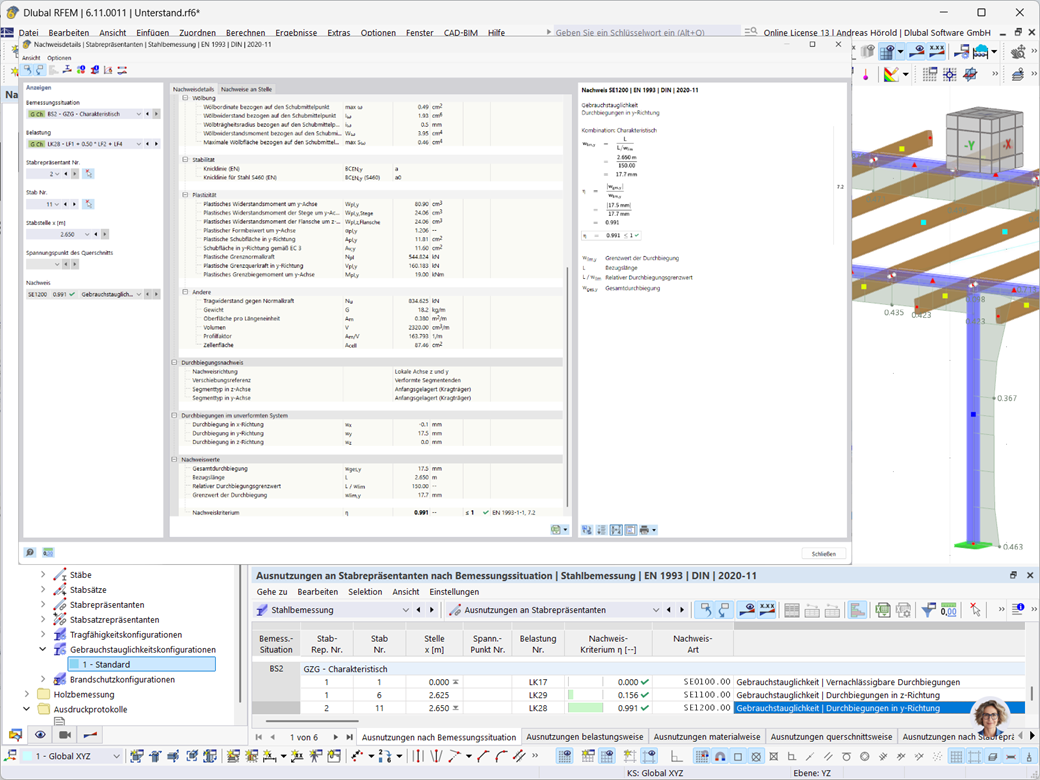

Vous trouverez les justifications de serviceabilité dans les tableaux de résultats de l'add-on Dimensionnement Acier. Vous pouvez afficher les résultats de vérification à tout point des barres ou surfaces dimensionnées avec tous les détails. De plus, des graphiques montrant les courbes de résultats d'utilisation sont disponibles. Ainsi, vous avez une bonne vue d'ensemble.
En outre, vous pouvez intégrer tous les tableaux de résultats et graphiques en tant que partie des résultats du dimensionnement Acier dans le rapport global d'impression de RFEM/RSTAB. Les figures de déformation de la structure globale peuvent ainsi être présentées et documentées en tant que partie des fonctionnalités de RFEM/RSTAB, indépendamment de l'add-on.
-
