RX-TIMBER Frame

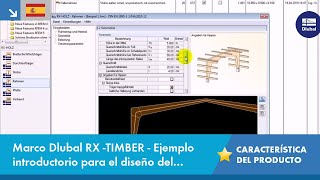

Vídeo de RX-TIMBER Frame: Ejemplo de introducción para el cálculo de un pórtico

Boletín de noticias

Reciba información de manera regular sobre noticias, consejos útiles, eventos programados, ofertas especiales y cupones.

Cálculo de pórticos con articulaciones triples y uniones en cuña

RX-TIMBER Frame calcula y dimensiona pórticos con articulaciones triples para los estados límite últimos, de servicio y de resistencia al fuego según EN 1995-1-1:2010-12/NA:2013-08 (EC 5).

Opcionalmente, es posible realizar los cálculos según DIN 1052:2008-12. Además, también se puede realizar el cálculo de la resistencia frente al fuego según EN 1995-1-2 ó DIN 4102, Parte 22.

  1. Funciones

    • Diseño de los siguientes tipos geométricos:
      • Simétrica/asimétrica
      • Medio marco
      • Columna inclinada dentro/fuera
      • Pieza intermedia con/sin
    • La dirección de las láminas se puede definir como paralela al borde interior o exterior
    • Para el diseño según EC 5 (EN 1995), están disponibles los siguientes anexos nacionales:
      • Deutschland DIN EN 1995-1-1/NA: 2013-08 (Alemania)
      • NBN EN 1995-1-1/ANB: 2012-07 (Bélgica)
      • NS EN 1995-1-1/NA: 2011-12 (Dinamarca)
      • SFS EN 1995-1-1/NA: 2007-11 (Finlandia)
      • NF EN 1995-1-1/NA: 2010-05 (Francia)
      • UNI EN 1995-1-1/NA: 2010-09 (Italia)
      • NEN EN 1995-1-1/NB: 2007-11 (Países Bajos)
      • ÖNORM B 1995-1-1: 2015-06 (Austria)
      • PN EN 1995-1-1/NA: 2010-09 (Polonia)
      • SS EN 1995-1-1 (Suecia)
      • STN EN 1995-1-1/NA: 2008-12 (Eslovaquia)
      • SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
      • CSN EN 1995-1-1: 2007-09 (República Checa)
      • BS EN 1995-1-1/NA: 2009-10 (Reino Unido)
    • Entrada de geometría simple con gráficos ilustrativos
    • Generación automática de cargas de viento y nieve.
    • Creación automática de las combinaciones requeridas para el estado límite último y de servicio, así como el diseño de resistencia al fuego
    • Posibilidad de definir casos de carga y aplicaciones de carga
    • Amplia biblioteca de materiales para ambos estándares
    • Ampliación opcional de la biblioteca de materiales por otros materiales
    • Amplia biblioteca de cargas permanentes
    • Asignación de framework a clases de servicio y especificación de categorías de clase de servicio
    • Determinación de las relaciones de diseño, fuerzas de apoyo y deformaciones
    • Icono de información que indica un diseño exitoso o fallido
    • Escalas de referencia de color en tablas de resultados
    • Exportación directa de datos a MS Excel
    • Interfaz DXF para la preparación de documentos de producción en CAD
    • Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
    • Informe de impresión verificable que incluye todos los diseños requeridos. Informe de impresión disponible en muchos idiomas de salida, por ejemplo, inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
  2. Geometrical data

    Entrada de datos

    Existen varias opciones para modelar el pórtico. Para facilitar la introducción geométrica, se muestran representaciones gráficas de apoyo. Las modificaciones se actualizan automáticamente. Las dimensiones básicas así como de la geometría se puede introducir en tablas satisfactoriamente. Durante la introducción de datos, el programa comprueba de manera continua las condiciones necesarias para la creación de la viga (por ejemplo láminas formando una curva) de acuerdo según la normativa definida, mostrando y actualizando los parámetros más importantes de la geometría.

    Es posible seleccionar la calidad de madera relevante desde la biblioteca de materiales. Están disponibles todas las calidades de materiales especificadas en EN 1995-1-1. Además, es posible generar una clase de resistencia con las propiedades del material definidas por el usuario con el fin de ampliar la biblioteca. Para la introducción de las cargas permanentes (por ejemplo la estructura de la cubierta) se puede utilizar también una completa biblioteca de materiales ampliable.

    Los generadores integrados en RF-TIMBER Frame permiten una creación cómoda de varios casos de viento y nieve. El mapa que muestra las zonas de viento y nieve del país relevante se puede mostrar haciendo clic en los botones de información. La zona correspondiente se puede seleccionar haciendo doble clic. Los casos de carga se representan gráficamente de tal manera que se pueden comprobar las cargas. Asimismo, las especificaciones de las cargas se pueden introducir también manualmente. Según las cargas generadas, el programa crea combinaciones para los estados límite últimos, estados límite de servicio y para la protección frente al fuego de manera automática en el entorno. Es posible considerar o ajustar las combinaciones generadas mediante los parámetros definidos por el usuario.

  3. FE calculation

    Cálculo

    En RX-TIMBER Frame, están disponibles las siguientes opciones de cálculo:

    • Cálculos a realizar:
      • Selección de los cálculos que se deseen realizar
      • Determinación si se muestran los esfuerzos en los apoyos y las deformaciones
      • Ajuste de los valores límite recomendados para los análisis de deformación
      • Definición libre de los parámetros para el cálculo de protección frente al fuego de acuerdo con el método simplificado
      • Incremento de las rigideces a flexión para tensiones de flexión de canto plano

    Los casos de cálculo por separado permiten un análisis flexible de las acciones específicas así como para las comprobaciones de estabilidad individuales. Es posible definir el tipo de cálculo a realizar en la ventana de Parámetros de control.

  4. 2.3 Design by Member

    Resultados

    Después del cálculo, los resultados de los diseños realizados que incluyen todos los valores intermedios requeridos se muestran en tablas de resultados claramente ordenadas ordenadas por varios criterios. Dado que el programa muestra los valores intermedios en detalle, se garantiza la transparencia de todos los diseños. Es posible visualizar la distribución de fuerzas internas para cada ubicación x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como las fuerzas internas individuales.

    Se pueden agregar diseños con detalles de diseño y diagramas de resultados seleccionados en el informe de impresión que proporciona una documentación claramente organizada. El informe impreso puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se cubrirán en la impresión.
