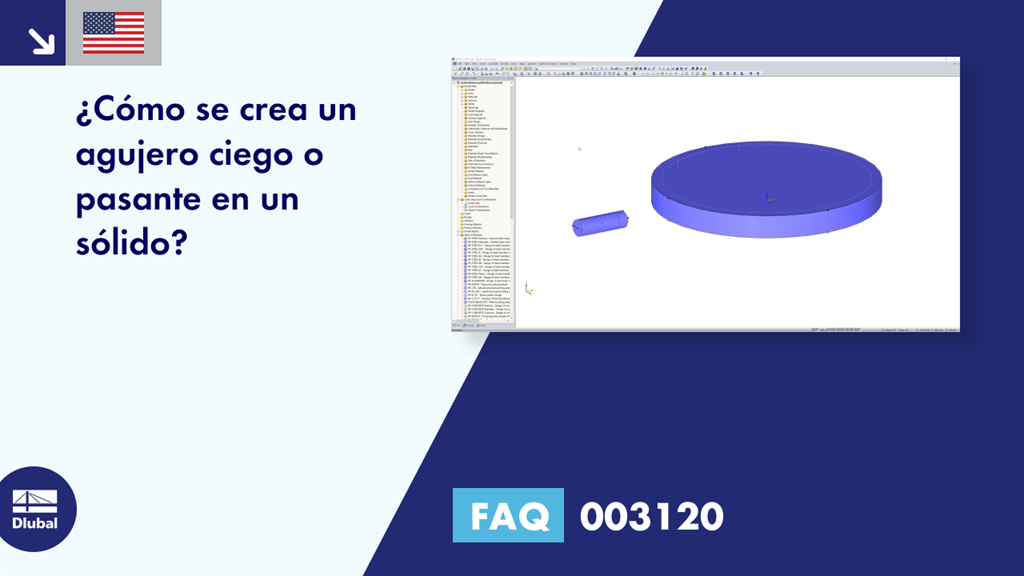

[ES] FAQ 003120 | ¿Cómo se crea un agujero ciego o pasante en un sólido?

Pregunta:
¿Cómo se crea un agujero ciego o pasante en un sólido?

Respuesta:
En RFEM, puede crear un agujero ciego o pasante en un sólido mediante una intersección sólida.

La conversión necesita dos sólidos válidos. Un sólido representa el componente a taladrar y el otro sólido representa un taladro simplificado. El volumen simplificado del taladro debe consistir en un cuerpo de vástago cilíndrico con una punta cónica aplicada. El diámetro del vástago se debe modelar con el diámetro del agujero pasante y la longitud del mismo debe ser mayor que la profundidad del agujero ciego.

Para la intersección, el sólido de perforación que se refiere al sólido a perforar se debe colocar en la posición del agujero ciego planificado. Es importante que el sólido de perforación sobresalga ligeramente por encima del volumen básico. Luego, seleccione ambos sólidos y, en el menú contextual, seleccione la opción "Nuevo sólido compuesto". Al especificar qué sólido B (un sólido de taladrado) se debe extraer del sólido A (un sólido a taladrar) y activar la opción "Sólido B como un todo", el programa desactiva ambos sólidos iniciales y crea un sólido nuevo compuesto. Este sólido representa el sólido con un agujero pasante y depende de forma inteligente de las especificaciones geométricas de los dos sólidos iniciales.
