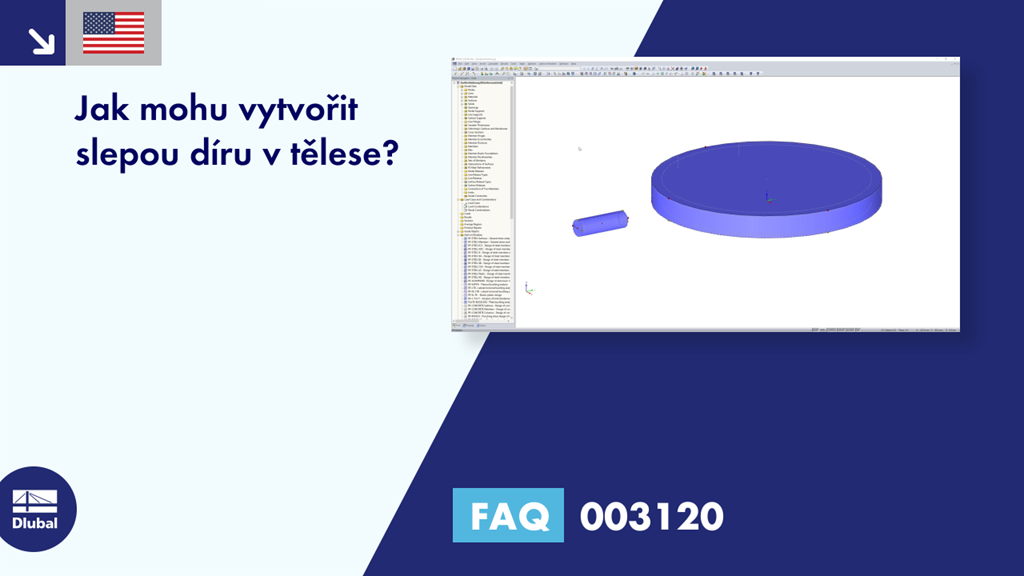

FAQ 003120 | Jak mohu vytvořit slepou díru v tělese?

Dotaz:
Jak mohu vytvořit slepou díru v tělese?

Odpověď:
V programu RFEM je možné vytvořit slepý otvor v tělese pomocí průniku těles.

Konverze vyžaduje dvě platná tělesa. Jedno těleso představuje konstrukční prvek, který se má vrtat, a druhé těleso představuje zjednodušený vrták. Zjednodušené těleso vrtáku by mělo sestávat z válcového dříku s aplikovanou kuželovou špičkou. Průměr dříku je třeba modelovat podle průměru slepého otvoru a délka dříku je větší než hloubka slepého otvoru.

Pro průnik se má vrtané těleso vztažené na vrtané těleso umístit do polohy plánovaného slepého otvoru. Je důležité, aby těleso vrtáku mírně vyčnívalo nad základní objem. Poté označíme obě tělesa a v místní nabídce vybereme možnost "Nové složené těleso". Zadáním, které těleso B (vrtané těleso) se má odečíst od kterého tělesa A (těleso, které se má vrtat), a aktivací volby "Těleso B jako otvor" program deaktivuje obě počáteční tělesa a vytvoří nové složené těleso. Toto těleso představuje těleso se slepým otvorem a inteligentně závisí na zadání geometrie obou počátečních těles.
