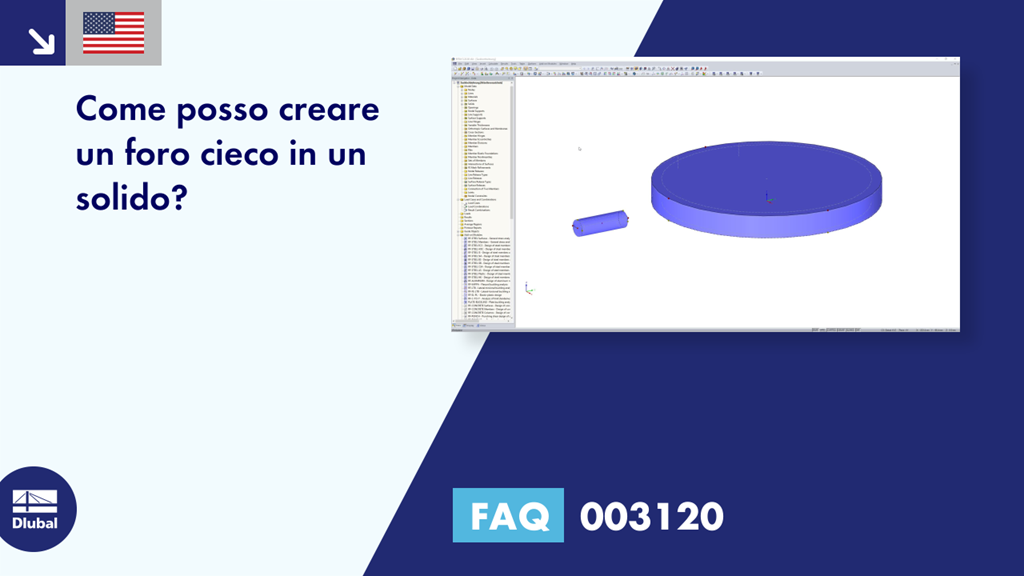

[IT] FAQ 003120 | Come posso creare un foro cieco in un solido?

Domanda:
Come posso creare un foro cieco in un solido?

Risposta:
In RFEM, è possibile creare un foro cieco in un solido tramite un'intersezione del solido.

La conversione richiede due solidi validi. Un solido rappresenta il componente strutturale da perforare e l'altro solido rappresenta una perforazione semplificata. Il solido della punta semplificato dovrebbe essere costituito da un gambo cilindrico con una punta conica applicata. Il diametro del gambo deve essere modellato con il diametro del foro cieco e la lunghezza del gambo è maggiore della profondità del foro cieco.

Per l'intersezione, il solido di perforazione riferito al solido da perforare deve essere posizionato nella posizione del foro cieco pianificato. È importante che il solido di perforazione sporga leggermente sopra il volume di base. Quindi, contrassegnare entrambi i solidi e nel menu di scelta rapida, selezionare l'opzione "Nuovo solido composto". Specificando quale Solido B (un solido di perforazione) deve essere sottratto da quale Solido A (un solido da perforare) e attivando l'opzione "Solido B come foro", il programma disattiva entrambi i solidi iniziali e crea un nuovo solido composto. Questo solido rappresenta il solido con un foro cieco e dipende in modo intelligente dalle specifiche geometriche di entrambi i solidi iniziali.
