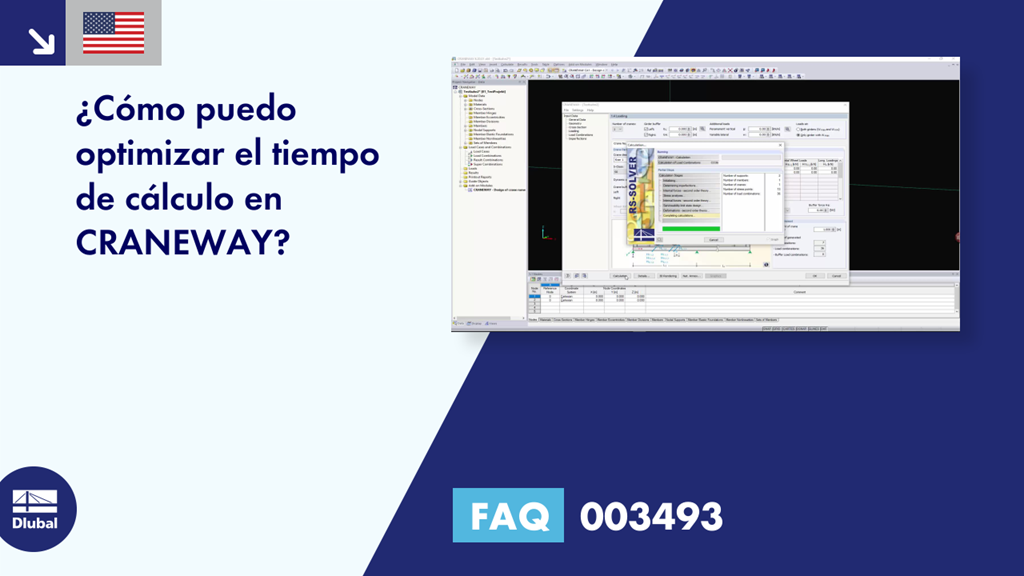

[EN] FAQ 003493 | ¿Cómo se puede optimizar el tiempo de cálculo en CRANEWAY?
Video
Primeros pasos con RFEM
Pregunta
¿Cómo se puede optimizar el tiempo de cálculo en CRANEWAY?Respuesta
En el caso de puentes grúa largos y de múltiples grúas, la gran cantidad de combinaciones de carga puede dar lugar a un tiempo de cálculo largo. La siguiente configuración afecta considerablemente el tiempo de cálculo:
Método de cálculo para determinar los esfuerzos internos
- Cálculo rápido (cálculo de todas las combinaciones de carga según el análisis de primer orden, luego cálculo de las combinaciones de carga determinantes según el análisis de segundo orden de la torsión)
- Cálculo detallado (cálculo de todas las combinaciones de carga según el análisis de segundo orden de la torsión)
Por lo tanto, el tipo de cálculo rápido puede ser útil para el cálculo preliminar.
Longitud de destino de los elementos finitos máximos
La longitud de destino de los elementos finitos máximos generados para el cálculo según el análisis de segundo orden para el análisis de pandeo torsional se puede introducir dentro de un intervalo de 100 mm a 2 500 mm. El tiempo de cálculo se puede incrementar considerablemente al dividir de forma más fina los elementos finitos.
Por lo tanto, debe seleccionar una longitud razonable de los elementos finitos para un tiempo de cálculo optimizado según el sistema estructural. En general, con ocho elementos por superficie de viga es suficientes para calcular las deformaciones con una desviación de menos del 5% con respecto a la solución exacta.
Número de combinaciones de carga
Puede usar una configuración razonable del incremento de carga para controlar el número de combinaciones de carga generadas. Al introducir el incremento de carga, el número generado de posiciones de carga de grúa y combinaciones de carga ya se visualiza en una vista previa. Un pequeño incremento de carga puede dar como resultado muchas combinaciones de carga que, por lo tanto, conlleva más tiempo en el cálculo.
